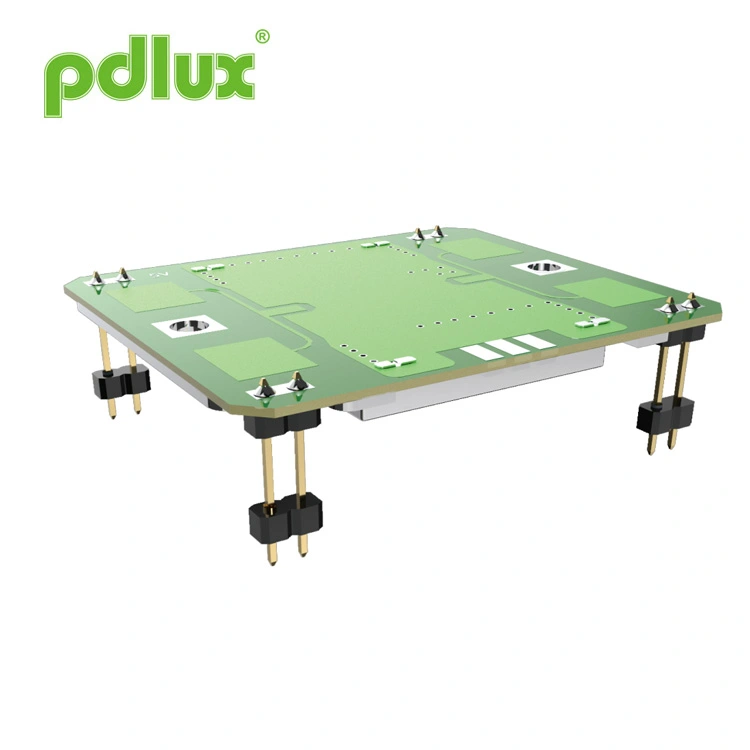

10,587 ГГц модуль безпечного мікрохвильового радара
Pdlux є спеціальним постачальником мікрохвильового радіолокаційного модуля безпеки 10,587 ГГц, який працює в діапазоні X (10,525–10,687 ГГц, частота налаштовується для кожного регіону). Завдяки патч-антені, DRO, низькому споживанню струму та компактному розміру він забезпечує як ширококутне (H-площина), так і вузьке (E-площина) виявлення для гнучкого монтажу. Споживання електроенергії можна додатково зменшити за допомогою режиму ШІМ. Відповідає RoHS, підходить для систем безпеки, автоматичних дверей, освітлення руху, Інтернету речей і датчиків швидкості.
Модель:PD-V9H
Надіслати запит
PD-V9H
- Налаштування частоти: 10,587 ГГц ±10M
- Включаючи патч-антену
- DRO: Діелектричний резонатор Oscilato
- Низький споживання постійного струму
- Невеликий розмір
- Відповідність RoHS
| Пункт | Технічні характеристики | |
| Налаштування частоти | 10,587 ГГц ±10M | |
| Хвороба | Ta = +25 C，Vin = +5 VDC | |
| Робоча напруга | +5,0 ± 0,5 В постійного струму | |
| Робочий струм | <32 мА тип. | |
| Вихідна потужність | 20 мВт (13 дБм) E.I.R.P. тип. | |
| Стабільність частоти | ±5 МГц макс. (Ta: від -30 до +55 C) | |
| Чутливість до зворотних втрат | -90 dBc тип. | |
| Випромінювання другої гармоніки | Діапазон -40 дБм | |

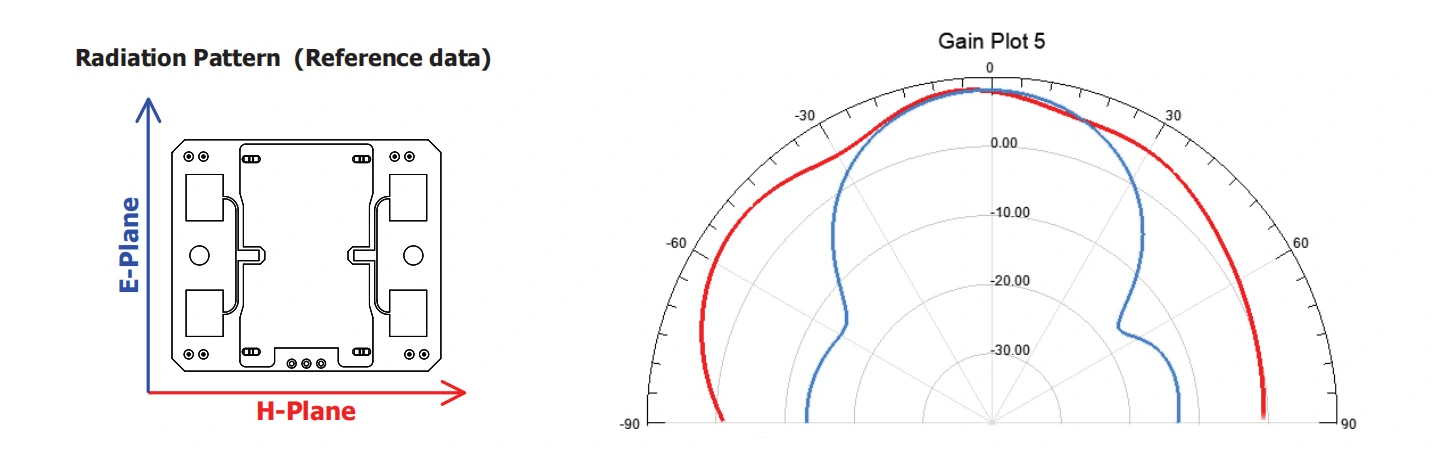

| Ширина променя антени (-3 дБ) | Е-літак | 36 градусів ном. (Оретичний повний кут 72 градуси) |
| Н-площина | 72 градуси ном. (Оретичний повний кут 144 градуси) | |
| Радіочастотний інтерфейс | Патч антена | |
| Діапазон температур | від -30 до +55 C (стандартний діапазон використання), від -40 до +80 C (максимальний діапазон використання) | |
| Регламент на відповідність | -30 ETS 300 440 | |
Датчик яскравості серії PD-V9 працює в X-діапазоні. Робоча частота знаходиться в діапазоні частот від 10,525 ГГц до
10,687 ГГц. Користувачі повинні робити покупки на основі налаштування відповідно до правил частоти в країні, де вони знаходяться
розташований. Наприклад, 10,525 ГГц, 10,587 ГГц, 10,687 ГГц. Датчики серії PD-V9 широко використовуються в системах безпеки та спостереження
прикладні продукти, автоматичні дверні датчики, мобільні датчики, датчики IoT, датчики швидкості та різні мобільні датчики
продуктів.
Датчик має H-Plane визначення великих кутів і Eplan виявлення малих кутів. Користувачі можуть фіксувати датчик під різними кутами
необхідні під час використання. оскільки користувачі хочуть, щоб робочий струм датчика був якомога меншим, ви можете встановити режим живлення
датчика в режим ШІМ (робочий цикл), який може ефективно зменшити робочий струм.
Коли користувачі стикаються з наведеними нижче проблемами під час використання або безпосередньої заміни оригінального датчика.
1. Перше використання:
Якщо ви вперше використовуєте датчик серії PD-V9 і стикаєтеся з високою або недостатньою чутливістю, вам слід
спочатку перевірте стан налаштування посилення схеми підсилення. І чи метод обчислення використовується MCU для обробки сигналів
підходить. Загалом, знайти рішення легко.
2. Можливі проблеми, які можуть виникнути при прямій заміні колишніх датчиків:
Під час безпосередньої заміни датчиків, які раніше використовувалися, також можуть виникнути проблеми з високою та низькою чутливістю, які можуть бути
легко вирішується. Досить просто збільшити ланцюг підсилення або зменшити коефіцієнт посилення ланцюга підсилення. Не треба
розглянути алгоритм обробки сигналу MCU.
Допомога, яка може знадобитися новачкам під час використання:
Якщо у вас виникли труднощі під час використання датчиків серії PD-V9 і потрібна допомога. Ви можете зв'язатися з нами електронною поштою. Загалом, відповіді можна отримати.
Введення продукту:
Представлення продукту може бути змінено та вдосконалено PDLUX у будь-який час, коли це необхідно. Не обов'язково всі будуть повідомлені вчасно.
