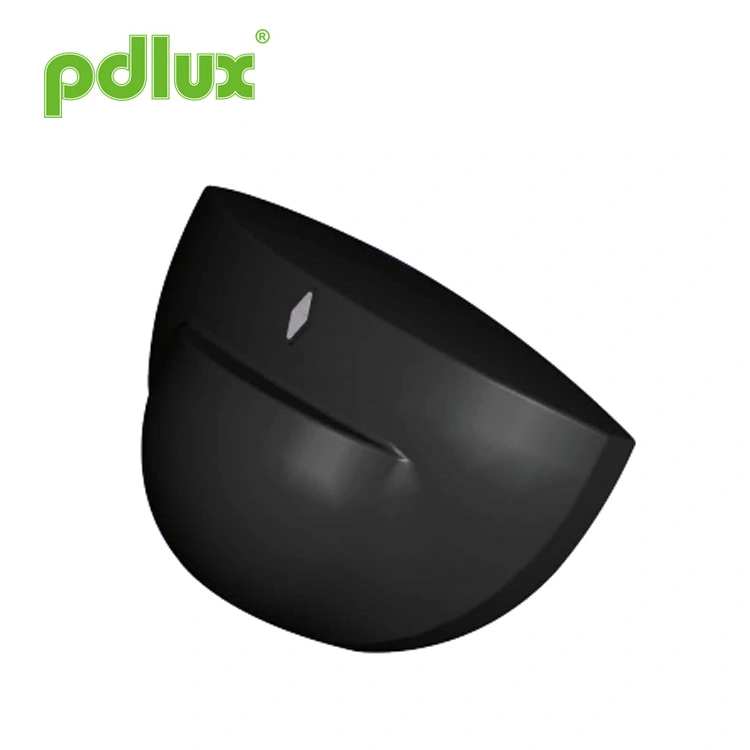

24 ГГц високочутливий автоматичний датчик дверей
Pdlux є китайським постачальником високочутливого автоматичного дверного датчика з частотою 24 ГГц; він використовує арифметичну програму на основі ШПФ для точного вимірювання відстані та надійного усунення перешкод. Завдяки мініатюрному реле Omron з низьким енергоспоживанням і мінімальною температурною чутливістю, він забезпечує вищу надійність у порівнянні зі звичайними фотоелектричними датчиками. Підходить для автоматичних контролерів дверей і детекторів системи сигналізації, функція датчика настроюється, забезпечуючи чудове рішення для широкого спектру програм доступу та безпеки.
Модель:PD-DS1015
Надіслати запит
| Пакувальний лист в | Φ6 Пластичне розширення
|
Гвинт 3x30
|

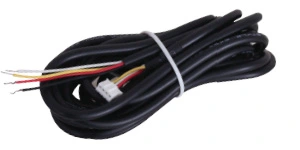

Інструкція | Кабель 1X
|
| Кількість | 2X | 2X | 1X |
Датчик розроблений за допомогою арифметичної програми ШПФ, має високу точність визначення відстані та здатність запобігати перешкодам.
Використовується оригінальне реле Omron, яке має надмалі вимірювання та низьке енергоспоживання. Має невеликий внутрішній опір
щоб зробити його нечутливим до температури. Надійність набагато вища, ніж у звичайних фотоелектричних виходів. Він підходить для
різні типи автоматичних дверних контролерів також можна застосовувати як детектор людини для систем сигналізації. Крім того, функція визначення може
бути налаштованим. Датчик має найкращі економічні показники серед таких продуктів.
| Джерело живлення | Змінний струм: 10-24 В Постійний струм: 12-35 В |
|
| Струм очікування | <15 мА | |
| Робочий струм | 25 мА Типове значення | |
| Вихідна ємність | 35 В, 0,5 А макс | |
| Тривалість виходу | 500 мс | |
| ВЧ система | CW радар 24,125 ГГц, діапазон ISM | |

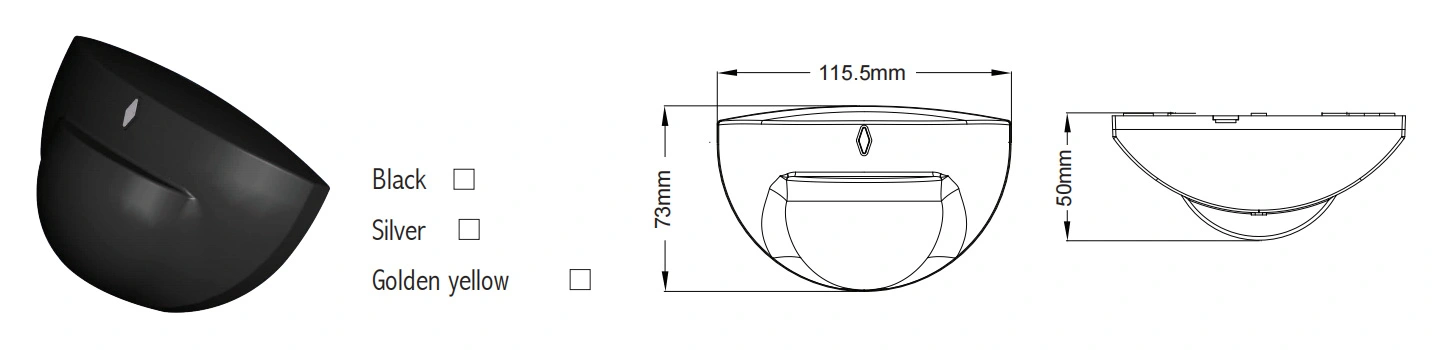

| Колір обкладинки | Чорний/Срібний/Золотисто-жовтий | |
| Монтаж сід | Настінний монтаж | |

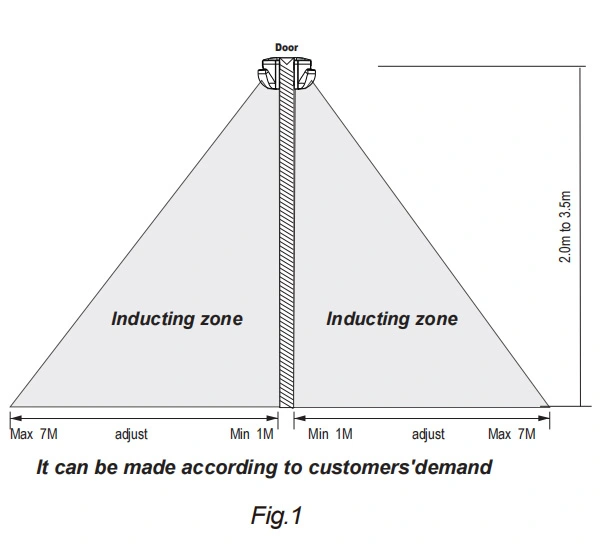

| Монтажна висота | 2,0 м до 3,5 м | |

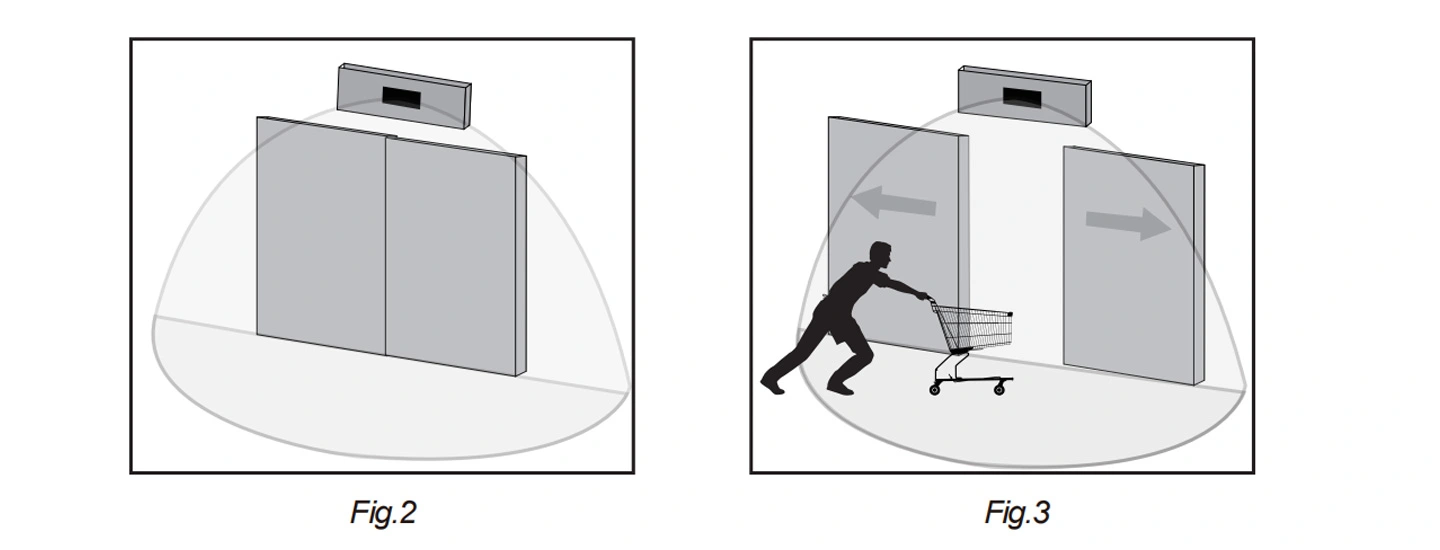

| Кут виявлення | 90° (монтаж на стіну) можна зробити відповідно до попиту клієнтів | |
| Дальність виявлення | 1 м (максимальна чутливість, зонд перпендикулярний до землі) 7 м (максимальна чутливість, зонд вперед) |
|
| Робоча температура | -20°C~50°C | |
| Робоча вологість | <93% відносної вологості | |
1. Використовуйте високонадійний мікрохвильовий радіолокаційний модуль діапазону K 24,125 ГГц.
2. Робота в різних середовищах (Спекотно, волого, шумно та вітряно. Без втручання інших рухомих об’єктів, смокчіть, як рухомий автомобіль або тварини)
3. Невеликий і практичний дизайн, широко використовується для різних видів сенсорних дверей.
4. Прийняти передову технологію зондування Всесвітньої організації охорони здоров'я, нешкідливу для здоров'я.
5. Відстань і кут зондування можна регулювати відповідно до вимог різних сцен.

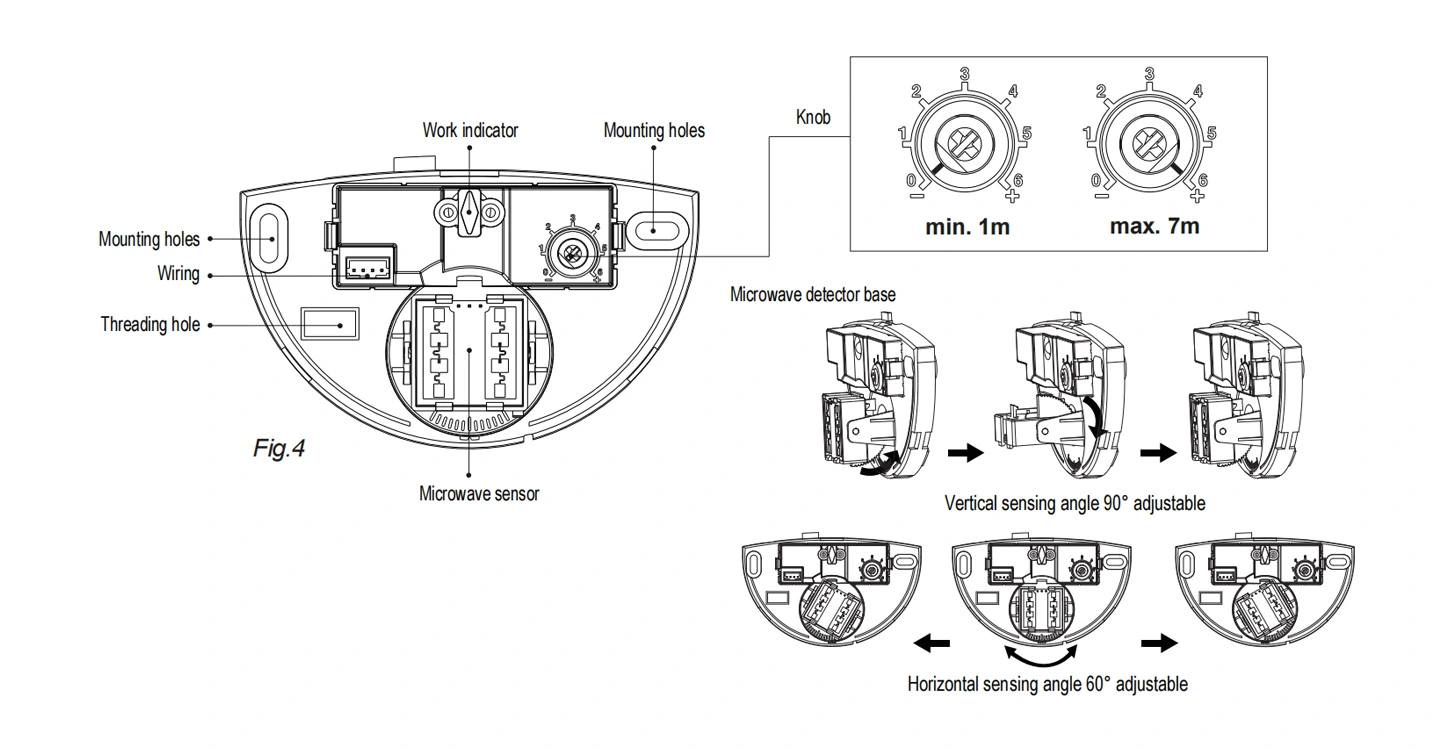

Повністю повернути проти годинникової стрілки – мінімальна відстань (приблизно 1 м), максимально – повністю за годинниковою стрілкою (приблизно 7 м). Якщо зріст людини,
зміни фігури та швидкості руху виявлення також зміниться, тобто вища швидкість призведе до меншої відстані виявлення.
Ця відстань виявлення - це відстань, яку регулюють, коли детектор дивиться спереду. Під час встановлення датчика регулюйте кут сприйняття
і відстань відповідно до практичної сцени. Просто подбайте про достатню відстань для відкриття дверей. Не встановлюйте довше визначення
відстань у разі неправильного спрацьовування до дверей від прохожих людей або автомобіля.
Примітка: під час використання цього виробу налаштуйте чутливість (діапазон виявлення) до відповідного значення, але максимального, щоб уникнути
аномальна реакція, спричинена легким виявленням неправильного руху листям і шторами, що дують, дрібними тваринами або перешкодами
електромереж та електрообладнання. Усе вищезазначене призведе до реакції на помилку. Коли виріб не працює належним чином,
будь ласка, спробуйте належним чином знизити чутливість, а потім перевірте це. Рух людини спричинить індукцію датчика, тому, коли ви під
під час тестування функції, будь ласка, залиште область індукції та не рухайтесь, щоб запобігти безперервній роботі датчика.

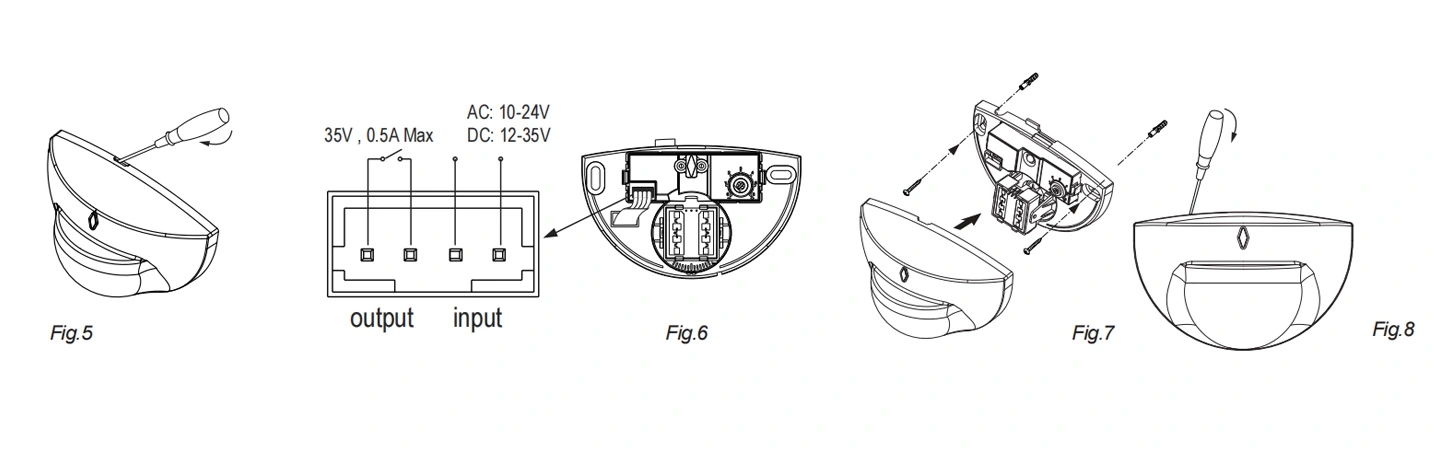

Крок 1 Зніміть кришку, перш ніж встановлювати продукт (як на мал. 5).
Крок 2 Позначте місце отвору олівцем після того, як визначите, де ви хочете встановити виріб.
Примітка: якщо це дерев’яна стіна, немає потреби використовувати пластиковий розширювальний гвинт, просто закріпіть гвинт викруткою.
Крок 3 Просвердліть отвори на стінах, де є олівцеві позначки, за допомогою електричної дрилі та отримайте пластикове розширення всередині отвору.
Крок 4 Під’єднайте кабель до виробу через отвори для вводу кабелю (як на мал. 6).
Крок 5 Використовуючи гвинти, встановіть основу у вибране положення та відрегулюйте ручку (як на мал. 7).
Крок 6 Прикріпіть кришку до основи, яка була встановлена на стіні (як Мал. 7.)
Відкрийте, щоб відрегулювати датчик після встановлення: вставте викрутку в з’єднання між кришкою та основою та підніміть кришку. (Рис.8)
Наступні ситуації призведуть до реакції на помилку.
1、Встановлення на об’єкті, що коливається, призведе до помилкової реакції.
2、Трямлива завіса, яку надуває вітер, призведе до помилкової реакції. Виберіть відповідне місце для встановлення.
3、Встановлення в місцях із завантаженим трафіком призведе до реакції на помилку.
4、Іскри, які утворюються деяким обладнанням поблизу, призведуть до помилкової реакції.
