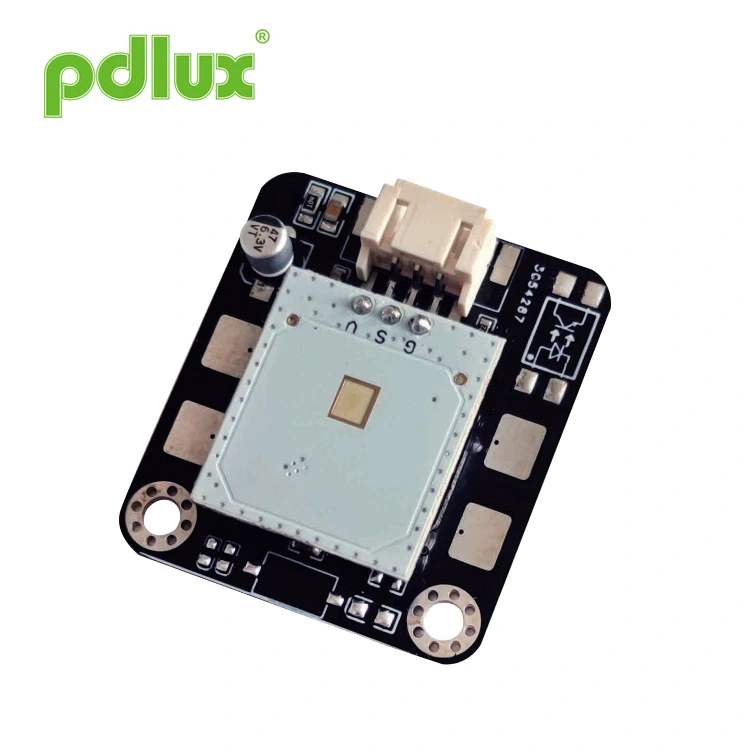

24 ГГц радарний датчик домашньої безпеки

PD-V18-M1 — це прикладний модуль, що складається з датчика суперміліметрових хвиль і схеми підсилення + мікроконтролера призначений для безконтактного управління. Його також можна назвати контролерним модулем для зондування хвиль на близькій відстані. Його застосування Сценарії дуже великі, ви можете контролювати електричні роботи або вимикати помахом руки під різними кутами 10-30 см, і ви навіть можете генерувати різні постановки з кількістю помахів. Наприклад: один розмах відкрити електричні двері; двома гойдалками для відкриття системи освітлення.

Особливо після хрещення епідемії люди щиро опираються перемиканню громадських контактів. Саме для цього Причина того, що ми розробили систему хвильового датчика, яку також можна застосувати до подібних електричних та електронних пристроїв продуктів, щоб у вас було більше простору для фантазії.

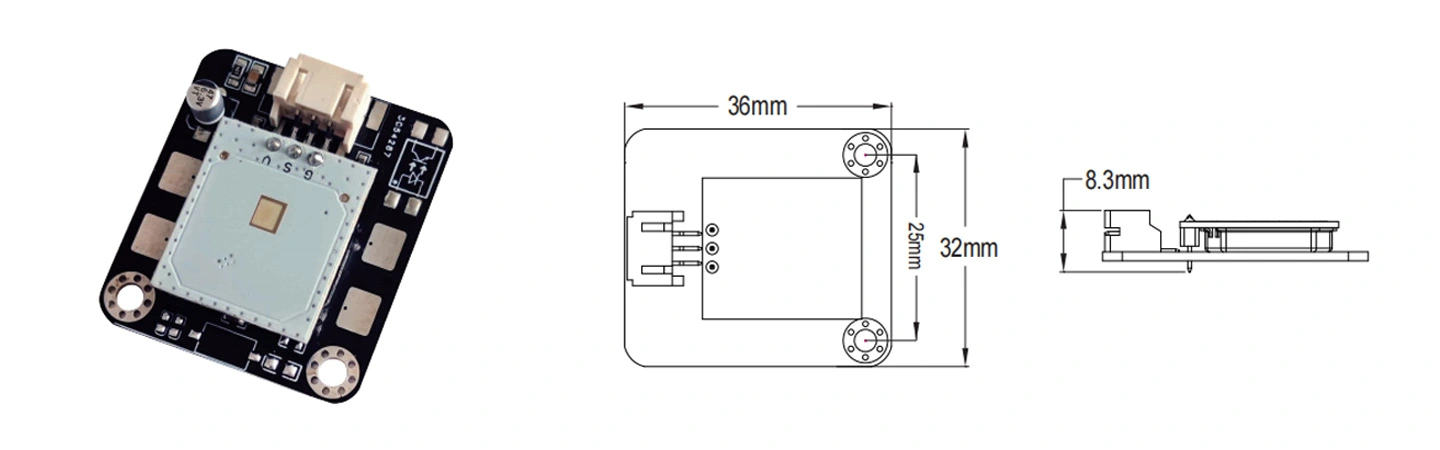

Це прикладний модуль, спеціально розроблений для безконтактного керування. На початку проектування ми повністю розглядали застосування продуктів у різних продуктах, тому ми спеціально розробили мобільний датчик міліметрових хвиль (24,125 ГГц) об’єм у надмалий розмір, а схема підсилення сигналу та MCU були заплановані на друкованій платі, який був компактним і стійким. Модулі, які можуть бути застосовані в діапазоні 10-30 см, можуть управляти електроприладами помахом руки. За потреби користувачі можуть застосовувати його до різних продуктів. Відстань зондування можна налаштувати відповідно до потреб замовника.

1. Щоб уникнути пошкодження обладнання, слід бути обережним. Заходи захисту від електростатичного розряду повинні бути вжиті взагалі етапи зберігання, транспортування, складання та тестування. Не торкайтеся антени радара та контактів цього модуля
торкніться штифтів мультиметром, щоб виміряти. 2. Для PD-V18-M1, встановленого поза приміщенням, детектор може виявляти сигнал дощової краплі під час дощу. Тобто радар-детектор, встановлений на вулиці в дощовий день, може виявити краплі дощу.

Через використання датчика міліметрового діапазону перед датчиком не можна використовувати металевий матеріал, а як матеріал для виготовлення корпусу потрібно використовувати інженерний пластик. Оскільки це приймач сигналу малої потужності, товщина корпусу також має певну різницю в ослабленні сигналу. Перед замовленням користувач повинен повністю пояснити середовище використання та вимоги, і, якщо необхідно, продукти, які потрібно встановити, можуть бути надані нам, і ми можемо адаптувати їх.
Ефект цього продукту буде дещо відрізнятися при використанні на різних продуктах. Користувачі можуть замовити версію з обрізанням чутливості, а спеціальні вимоги можна пояснити заздалегідь у PDLUX. Різні датчики та програмні алгоритми можна вибрати відповідно до різних вимог користувача.
Цей модуль може працювати від джерела постійного струму 3-5 В без перешкод.

Що може статися:За відсутності рухомого об’єкта, який рухається в межах діапазону виявлення, перевірена неправильна робота зазвичай спричинена потужним джерелом перешкод. Наприклад, перешкоди через послідовний шнур живлення; Наприклад, перешкоди від мобільних телефонів; Наприклад, сильні перешкоди, викликані дугою при зварюванні зварювальним апаратом. Будь ласка, ще раз перевірте вищевказані джерела перешкод на наявність.
Очікується, що наведені вище нагадування слід уважно прочитати та зрозуміти.
