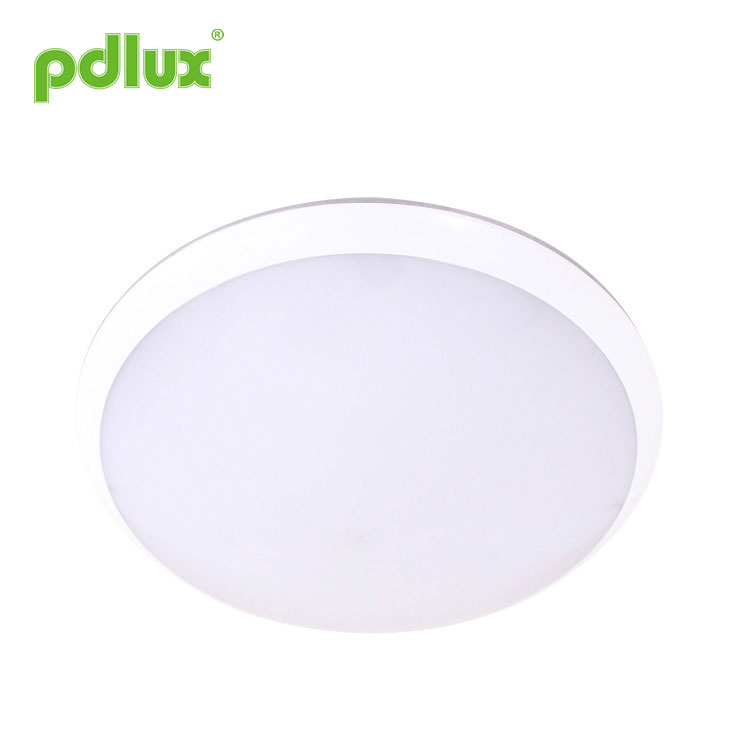

Індукційна стельова лампа з мікрохвильовим датчиком

PD-LED2050 Інструкція з підсвічування мікрохвильового датчика

Розмір продукту

Резюме

Це нещодавно розроблений інтелектуальний світлодіодний світильник із мікрохвильовим датчиком для кріплення на стелі з додатковою функцією живлення в екстрених випадках. Освітлення автоматично керується прямим живленням змінного струму або резервним джерелом живлення, тобто, у разі збою живлення, резервний акумулятор відповідатиме за живлення 4 Вт. Резервна батарея може безперервно забезпечувати живлення більше 3 годин або навіть більше в режимі енергозбереження датчика. Він розроблений зі 120 світлодіодами. Розумне розташування світлодіодів забезпечує однорідний тепловий потік і забезпечує найбільш оптимізовану світлову ефективність. Він широко використовується в коридорі, пральні, холі ліфта тощо.

Технічні характеристики

Джерело живлення: 170-265 В змінного струму 50/60 Гц
Номінальна світлодіодна потужність: макс. 30 Вт (змінний струм) макс. 4 Вт (постійний струм)
Потужність зарядки: 4 Вт Макс.
ВЧ система: 5,8 ГГц
Акумулятор: літієва батарея 7,4 В / 2000 мАг
Час безперервного освітлення: ≥180 хв
Потужність передачі: <0,2 мВт
Налаштування часу: від 8 секунд до 12 хвилин (регулюється)
Дальність виявлення: 1-8 м (радіуси) (регулюється)
Контроль світла: 10-2000LUX (регульований)
Кут виявлення: 360°
Висота установки: 2,5-3,5м (кріплення до стелі)
Робоча температура: -20~+55 ℃
Кількість світлодіодів: 120 шт
Характеристики світлодіодів: 2835

монтаж

ПРИМІТКА. Весь корпус виробу виготовлено з алюмінієвого сплаву та має цілісну форму. Ефективність розсіювання тепла ще більша, що значно зменшує підвищення температури світлодіода, зменшує ослаблення світла та покращує продуктивність продукту.

Інформація про датчик

Налаштування діапазону виявлення (чутливості) S1 S2

Дальність виявлення – це термін, який використовується для опису радіусів приблизно круглого закидання на землю, встановленого на висоті 3 м. Для встановлення перемикача в положення «УВІМК.» потрібно «1», а в положення «ВИМК.» — «0». Прочитайте праворуч
показано відповідну таблицю положення перемикача в діапазоні виявлення.
Примітка: під час використання цього виробу налаштуйте чутливість (діапазон виявлення) до відповідного значення, але максимум, щоб уникнути аномальної реакції, спричиненої легким виявленням неправильного руху листям і шторами, що здуваються, дрібними тваринами або перешкодами живлення мережеве та електричне обладнання. Усе вищезазначене призведе до реакції на помилку. Якщо виріб не працює належним чином, спробуйте належним чином знизити чутливість, а потім перевірте його. Рух людини спричинить індукцію датчика, тому під час тестування функції залиште область індукції та не рухайтесь, щоб запобігти безперервній роботі датчика.

Налаштування часу S3 S4

Його можна визначити від 10 секунд до 12 хвилин. Будь-який рух, виявлений до закінчення цього часу, перезапустить таймер. Рекомендується вибрати найкоротший час для налаштування діапазону виявлення та для виконання тесту ходьби. Щоб установити перемикач у положення «УВІМК.», це «1», а в положення «ВИМК.» — «0». Прочитайте показану справа відповідну таблицю положення перемикача до часу затримки.
Це в основному для налаштування часу затримки від моменту виявлення сигналу та автоматичного ввімкнення світла до автоматичного вимкнення світла. Ви можете визначити час затримки відповідно до ваших практичних потреб. Але вам краще зменшити час затримки заради економії енергії, оскільки мікрохвильовий сенсор має функцію безперервного визначення, тобто будь-який рух, виявлений до закінчення часу затримки, перезапустить таймер, а світло продовжуватиме лише якщо в радіусі виявлення є людина.

Налаштування керування світлом S5 S6

Його можна визначити в діапазоні 10~2000LUX. Для встановлення перемикача в положення «УВІМК.» потрібно поставити «1», у положення «ВИМК.» — «0». Прочитайте праворуч відповідну таблицю положення перемикача для значення керування світлом.

DIP-перемикач

0% - 30% режим яскравості в режимі очікування

Коли навколишнє освітлення становить менше 10 люкс, запускається режим, якщо немає індукції, за замовчуванням у межах часу затримки між входом у встановлений відсоток режиму очікування яскравості, щоб підтримувати цей стан до виявлення цілі та переходу в стан повної яскравості .

Кнопка яскравості в режимі очікування 0%-30%.

Яскравість можна налаштувати за допомогою кнопки 0% / 10% / 20% / 30% яскравість чотирьох режимів очікування, яскравість за замовчуванням у режимі очікування становить 0%, під час першого входу в режим очікування яскравість 10%, кожного разу, коли ви послідовно натискаєте кнопку яскравості в режимі очікування , до 30% після яскравості в режимі очікування відповідно до відновлення до 0% яскравості в режимі очікування знову відповідно до закону.
