Мікрохвильовий датчик зовнішнього світла

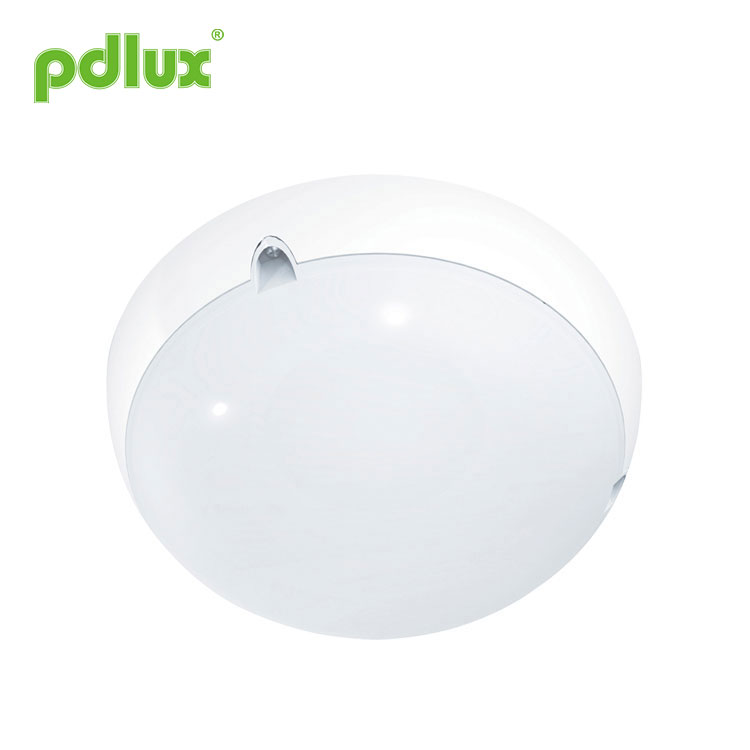

PD-LED2003-G Лампа мікрохвильового датчика Інструкція

Резюме

Це датчик мікрохвильової печі, який перемикає керовані світлодіодні ліхтарі. Датчик мікрохвильової печі вбудовано в лампу, всередині 98 світлодіодів високої яскравості загальною потужністю 16 Вт. Коли світло ввімкнено, світловий потік становитиме понад 1000 лм, що еквівалентно удвічі більшому, ніж у лампи розжарювання потужністю 60 Вт (≈400 лм). Перемикач мікрохвильового датчика — це автоматичний перемикач нового типу, який стоїть після голосового перемикача та перемикача інфрачервоного датчика. Спосіб виявлення має такі переваги порівняно з іншими: 1. Безконтактне виявлення, 2. Підходить для поганого середовища, стійкий до температури, вологості, шуму, повітря, пилу, світла… 3. Здатність до радіочастотних перешкод, 4. Потужність передачі лише 0,3 мВт, це не зашкодить організму людини. Проста установка + просте підключення.

Ми використовуємо ці чутливі вдосконалені сенсорні перемикачі для керування освітленням, що дозволяє автоматично вмикати світло, коли хтось приходить, автоматично вимикатися, коли хтось виходить. Окрім широкого використання на сходах у проході, у вітальні та спальнях, його також можна встановити у ванні.

Вбудований мікрохвильовий датчик може проникати через пластик, скло, дерево. Таким чином, його можна встановити в скляну або пластикову оболонку лампи. Це дозволяє застосовувати перемикач мікрохвильового датчика в різних стилях освітлення для контролю енергії. Тепер ми можемо надати різноманітні світлодіодні лампи з мікрохвильовими датчиками, щоб задовольнити потреби різних людей із різними уподобаннями.

Технічні характеристики

Джерело живлення: 100-240V/AC
Частота живлення: 50/60 Гц
Номінальне навантаження: 16 Вт Макс. (230 В/АС 50 Гц)
ВЧ-система: електрична хвиля 5,8 ГГц CW, діапазон хвиль ISM
Потужність передачі: <0,3 мВт
Налаштування часу: від 14 с (S2=ВИМК.) до 12 хв (S1=УВІМК.) (регулюється)
14 секунд (S2=ВИМК) до 30 хвилин (S1=ВИМК) (регулюється)
20 секунд (S2=ON) до 12 хвилин (S1=ON) (регулюється)
20 секунд (S2=ON) до 30 хвилин (S1=OFF) (регулюється)
Дальність виявлення: 1-10 м (радіуси) (регулюється)
Контроль освітленості: <10 - >2000LUX (регулюється)
Потужність в режимі очікування: <0,9 Вт
Кут виявлення: 360°
Світловий потік: 1030 лм
Висота установки: 2,5-3,5м (кріплення до стелі)
Вага: близько 1,24 кг

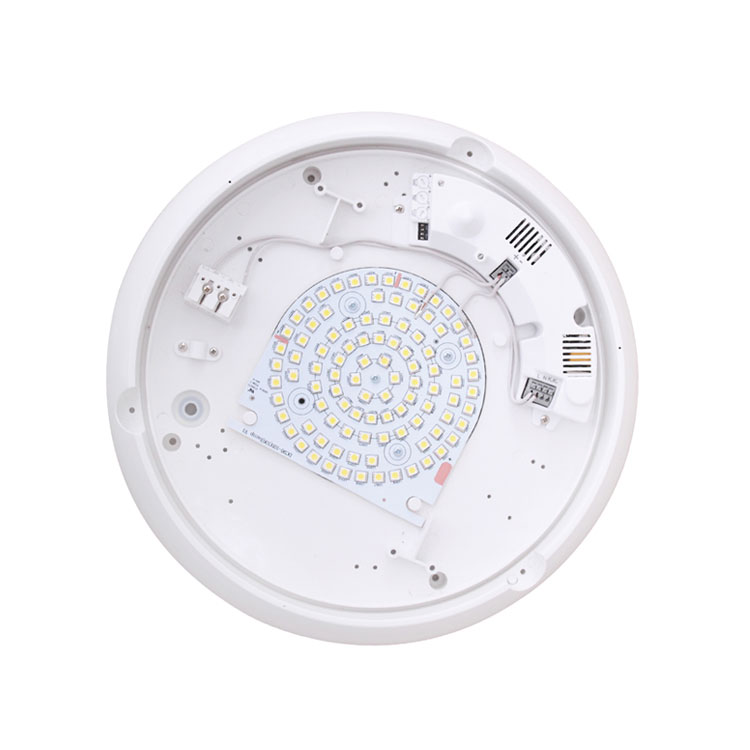

Лампова частина
Кількість світлодіодів: 98 шт
Характеристики світлодіодів: T5050

Інформація про датчик

Спектрограма

Порядок монтажу

• Крок 1 Викрутіть гвинт, щоб зняти абажур (таким чином: продукт має бути розділений на дві частини як A і B)

• Крок 2 Поверніть ручки до ідеальних умов (як на мал. 2)

Схема має чотирирозрядний кодовий перемикач, можна вибрати наступне.

Коли освітленість навколишнього середовища менше приблизно 100 люкс (джерело холодного світла), пристрій запускає світло, якщо нівиявлення після встановленого часу затримки, світло перейде в стан яскравості 10% і збереже цю ситуацію доє виявлення на половині шляху, а потім світло стане яскравішим.

Ви можете попередньо встановити режим «Постійно увімкнено» (діє лише під час увімкнення живлення), тобто вимикач мережі керуєувімкнути або вимкнути світло. Якщо ви вмикаєте або вимикаєте вимикач за короткий час, він працюватиме як звичайне освітлення. Якщоякщо ви ввімкнете вимикач на тривалий час, світло буде постійно горіти приблизно 6 годин, а потім увімкніть зондуванняЩоб вимкнути перемикач, а потім увімкнути, ви можете перезапустити режим постійного ввімкнення.

(1) Налаштування діапазону виявлення (чутливість)

Діапазон виявлення – це термін, який використовується для опису радіусів більш-менш круглого виявленнязони, виробленої на землі після монтажу датчика світла на висоті 2,5 м, поворотповністю проти годинникової стрілки, щоб вибрати мінімальний радіус (приблизно 1 м радіусу), і повністюза годинниковою стрілкою, щоб вибрати максимальний радіус дії (приблизно 10 м).

ПРИМІТКА: зазначена вище відстань виявлення досягається у випадку людини зростом від 1,6 до 1,7 міз середньою фігурою і рухається зі швидкістю 1,0~1,5 м/с. якщо зріст, фігура та швидкість пересування людинивідстань виявлення також зміниться.
У різних випадках чутливість світильників має певні відхилення.

Примітка: використовуючи цей продукт, налаштуйте чутливість (діапазон виявлення) до відповідного значенняале максимум, щоб уникнути ненормальної реакції, спричиненої легким виявленням неправильного рухуроздування листя та штор, дрібні тварини або перешкоди в електромережі та електричному обладнанні.
Усе вищезазначене призведе до реакції на помилку. Коли виріб не працює належним чином,будь ласка, спробуйте належним чином знизити чутливість, а потім перевірте її.

Рішення для запобігання імпульсним перешкодам мережі живлення продуктів:
Через різницю регіональних перешкод мережі живлення, імпульс перешкод єневизначено, тому користувачеві не пропонується регулювати чутливість до максимуму, коливикористання. Пропозиція: встановіть і відрегулюйте чутливий пристрій на відповідній відстанівикористовуючи, не встановлюйте максимальну чутливість, щоб запобігти неправильній роботі.

Дружнє нагадування: встановлюючи дві або більше мікрохвильовок разом, ви повинні дотримуватись 4 метріводин від одного, інакше інтерференція між ними призведе до помилкової реакції.

(2) Налаштування часу

Світло можна налаштувати так, щоб він залишався увімкненим протягом будь-якого періоду часу між прибл. 14сек(20сек)(чергповністю проти годинникової стрілки) і максимум 12 хвилин (30 хвилин) (поверніть повністю за годинниковою стрілкою). Поверніть циферблатперемикач 2 в положення «ON», мінімальний час затримки 20 секунд; встановіть його на «2», мінімальну затримкучас 14 секунд. Поверніть дисковий перемикач 1 у положення «ON», максимальний час затримки становить 12 хвилин;встановіть його на «1», максимальний час затримки становить 30 хвилин. Будь-який рух, виявлений до цьогочас перезапустить таймер. Рекомендується вибирати найкоротший час дляналаштування зони виявлення та для виконання тесту ходьби.

ПРИМІТКА. Після того, як світло вимкнеться, потрібно прибл. 1 секунда, перш ніж він зможе почати виявляти рухзнову. Світло вмикатиметься лише у відповідь на рух, коли цей період мине.

Це в основному для налаштування часу затримки з моменту виявлення сигналу та автоматичного ввімкнення світладо автоматичного вимкнення світла. Ви можете визначити час затримки відповідно до ваших практичних потреб. Але вам краще знизитичас затримки з метою економії енергії, оскільки мікрохвильовий датчик має функцію безперервногодатчик, тобто будь-який рух, виявлений до закінчення часу затримки, перезапустить таймер ісвітло буде горіти, лише якщо в радіусі виявлення є людина.

(3) Налаштування керування світлом

Вибраний поріг світлової реакції може нескінченно варіюватися від прибл. <10 - >2000 люкс. Поверни цеповністю проти годинникової стрілки, щоб вибрати роботу від заходу до світанку при приблизно 10 люксах. Поверніть його повністюза годинниковою стрілкою, щоб вибрати режим денного освітлення приблизно 2000 люкс. Ручка має бути повернута повністюза годинниковою стрілкою, коли регулюєте зону виявлення та виконуєте тест ходьби вдень.

Примітка. Будь ласка, не налаштовуйте три функціональні кнопки надмірно. Це тому, що трифункціональні кнопки були підключені до компонентів безпосередньо, є невеликий стопоркожен із трьох компонентів, коли ви регулюєте кнопки від початку до кінця, надмірнийповорот пошкодить стопор і призведе до безперервного повороту на 360°. Діапазон регулюваннямежа становить 270°, будь ласка, зверніть на це увагу.

• Крок 3 Покладіть основу виробу на стелю, щоб зробити позначку для свердління (як на мал. 4)
• Крок 4 Встановіть виріб на місце, де ви позначили (як на мал. 5)

• Крок 5 Вбийте пластиковий розширювальний гвинт в отвір, який ви просвердлите (як на мал. 6).
• Крок 6 Протягніть лінію живлення через отвір для підключення проводки (як на мал. 7)

Схема підключення

K1 і K2 еквівалентні одному перемикачу, електрика від L до K1, потім вихід з K2. Підключіть до laod, інший кінець N. Максимальне навантаження 200 Вт (220 В)

• Крок 7 Закріпіть основу виробу на обраному місці за допомогою гвинтів (як на мал. 8)

• Крок 8 Закріпіть абажур ПК на основі за допомогою гвинтів (як на мал. 9)

Помилка і рішення

1. Послідовні світлодіоди можуть працювати, коли всі пломби встановлені на місці.
2. Будь ласка, не знімайте та не підключайте іншу лампу, коли вона увімкнена.
3. У разі пошкодження світлодіодних індикаторів у послідовній версії вам потрібен досвідчений технік для ремонту з використанням світлодіодних індикаторів того самого рейтингу.

● Будь ласка, підтвердьте встановлення професії.
●З міркувань безпеки вимкніть живлення перед встановленням і демонтажем.
●Неналежна експлуатація спричинила збитки, виробник не несе жодної відповідальності.

Ми прагнемо підвищувати якість і надійність продукції, проте всі електронні компоненти мають певну ймовірність вийти з ладу, що спричинить певні проблеми.
Під час проектування ми звернули увагу на надлишкові конструкції та запровадили квоту безпеки, щоб уникнути будь-яких проблем.
Цю інструкцію без нашого дозволу не можна копіювати для будь-яких інших цілей.
