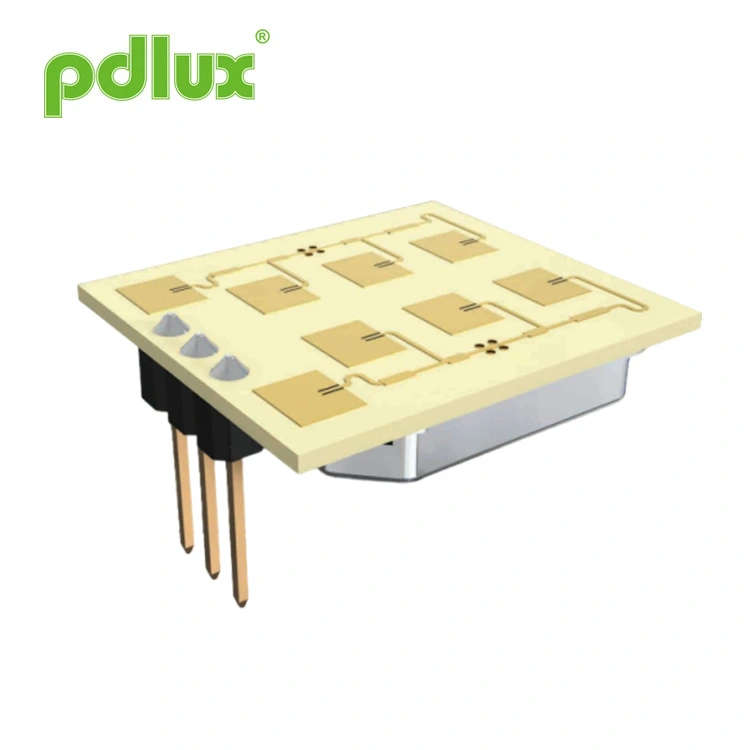

Радарний модуль безпеки міліметрових хвиль 24 ГГц
Pdlux постачає якісний радіолокаційний модуль безпеки міліметрового діапазону 24 ГГц, виготовлений у Китаї. Це високопродуктивний хвильовий датчик із вузьким кутом діапазону K, призначений для безконтактної активації помахом руки, виявлення зловмисників і автоматичного керування дверима. Завдяки вдосконаленій схемі підсилювача та алгоритму MCU, він підтримує різноманітні прикладні функції, такі як перемикачі гучного зв’язку та системи входу. Датчик забезпечує надійне, цілеспрямоване виявлення, одночасно відповідаючи міжнародним стандартам, включаючи EN 300440, FCC Part 15.249, RED, RoHS і REACH, забезпечуючи безпеку та відповідальність за навколишнє середовище для різних потреб безпеки та автоматизації.
Модель:PD-V18-A
Надіслати запит
PD-V18-A 24,125 ГГц мікрохвильовий датчик руху
застосування
Безконтактний датчик помаху руки
Вузький кут високої продуктивності
Виявлення порушників
Безконтактний датчик помаху руки
Вузький кут високої продуктивності
Виявлення порушників
PD-V18-A — це хвиля K-діапазону (24,125 ГГц) з вузьким кутом високої продуктивності
датчик. З алгоритмом роботи схеми підсилювача та мікроконтролера, приклад
можна виготовляти продукти з різними функціями.
Наприклад: використовується для безконтактної індукційної автоматики ручного розмаху
двері, ручні безконтактні індукційні вимикачі та інше застосування
продуктів.
Відповідно до EN 300440-V2.1.1、EN 62479:2010
Директива RED - 2014/53/EU
Відповідно до частини 15.249 FCC
Відповідно до EN 62321, Директива ROHS - 2011/65/EU
Відповідно до директиви REACH - 1907/2006/EC
Директива RED - 2014/53/EU
Відповідно до частини 15.249 FCC
Відповідно до EN 62321, Директива ROHS - 2011/65/EU
Відповідно до директиви REACH - 1907/2006/EC

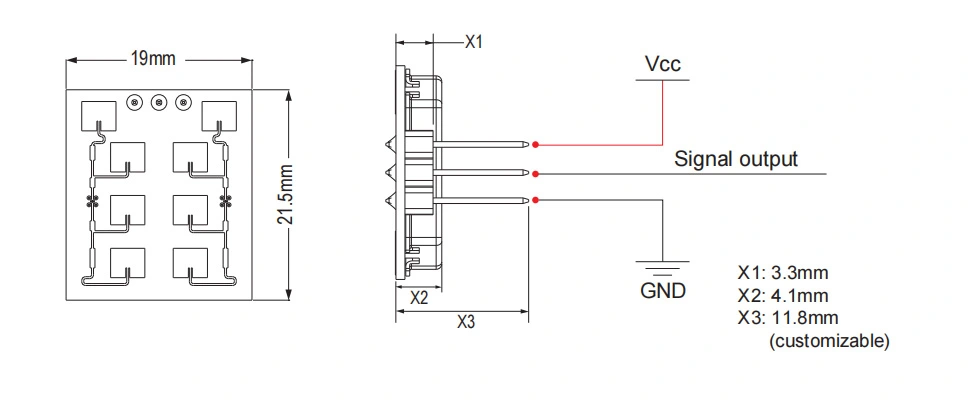

Розмір продукції
Технічні параметри
| Параметр | Примітки | Хв | Тип | Макс | одиниці |
| Напруга живлення | Vcc | 3.0 | 5.0 | 5.25 | V |
| Споживання струму | lcc | 20 | 30 | 35 | мА |
| Режим роботи | Завдяки ШІМ він може контролювати робочий струм 3-15 мА | ||||
| Ширина імпульсу | Tpulse | 10 | мкс | ||
| Робоча температура | Топ | -30~+65 | ℃ | ||
| Температура зберігання | Tstg | -10 | +60 | ℃ | |
| Стабільний час |
|
<5 |
|
мкс | |
| Шум | 3.5 | 4.5 | 4.5 | mVrms | |
| Налаштування частоти | f | 24.000 | 24.125 | 24.250 | ГГц |
| Потужність випромінювання (EIRP) | надутися | <2,0 | <2,5 | <3,0 | мВт |
| Вологість навколишнього середовища для зберігання | 45%~65% | RH | |||
ПОПЕРЕДЖЕННЯ: Фактична дальність виявлення пов’язана з посиленням сигналу схеми, загальною схемою PCBA і поріг MCU.
Примітка 1. Випромінювання розроблено відповідно до правил FCC і CE.
Примітка 2. Потужність отриманого сигналу (RSS) вимірюється при загальних втратах на 1-сторонньому тракті 70 дБ.
Примітка 3. Напруга шуму вимірюється від 10 Гц до 100 Гц на вихідному порту всередині безехової камери.
Примітка 4: Рекомендується імпульсна робота
