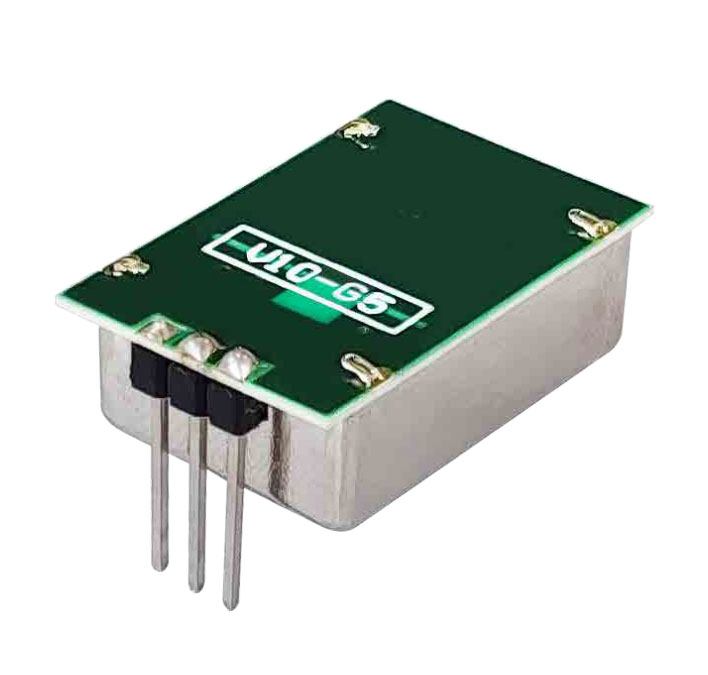

PD-V10-G5 Мініатюрний мікрохвильовий трансивер X-діапазону детектор руху
Виготовлені власними силами на фабриці Pdlux у Китаї, ми є визнаним виробником і постачальником мініатюрного мікрохвильового трансивера X-діапазону PD-V10-G5, який ретельно контролює кожен етап виробництва, щоб забезпечити якість і чітку ціну, надаючи нашим клієнтам економічно ефективні рішення.
Надіслати запит
Пристрій, розміщений у металевому контейнері, оснащений діелектричним резонатором, стабілізованим генератором, який забезпечує стабільну робота в широкому діапазоні температур у CW або імпульсному режимі з низьким робочим циклом та інтегрованим гомодинний приймач для підвищеної чутливості та надійності.
Це сімейство модулів доступне з напругою живлення +5 В або +3 В.
Основний принцип роботи полягає в виявленні зсуву частоти між переданим і прийнятим сигналом
відбитий від рухомого об’єкта в полі зору пристрою.
Пристрій створює вихідний сигнал низького рівня, який можна посилити та обробити, щоб забезпечити звуковий або візуальний сигнал тривоги
сигналу та використовує недорогі технології поверхневого монтажу, які перевірені на практиці як надійні та надійні
надійний.
| Частина № | Країна | Частота | Коментарі |
| PD-V10-501 | Великобританія | 10,587 ГГц (5 В) | |
| PD-V10-502 | США | 10,525 ГГц (5 В) | FCC-ID |
| PD-V10-502 | Бельгія, Голландія, Італія | 10,525 ГГц (5 В) | Відповідає Директиві RED |
| PD-V10-301 | Великобританія | 10,587 ГГц (3 В) | |
| PD-V10-302 | Бельгія, Голландія, Італія | 10,525 ГГц (3 В) | Відповідає Директиві RED |
| Частота | Див. таблицю |
| Вихідна потужність (мін.) | 5 дБм EIRP |
| Робоча напруга | +5 В ± 0,25 В +3 В ± 0,15 В |
| Робочий струм (CW) | 25 мА (макс.) 20 мА (тип.) |
| Гармонійні випромінювання | <-30 дБм |
| Середній струм (5% постійного струму) | 1 мА тип. |
| Ширина імпульсу (мін.) | 5 мкс |
| Робочий цикл (хв.) | 1% |
| Частота повторення пульсу | 2-4 кГц |
| Чутливість (для співвідношення сигнал/шум 10 дБ) | -84 дБм |
| Шум (вимірюється в діапазоні від 3 Гц до 80 Гц) | < 30 мкВ |
| посилення | 5 дБі |

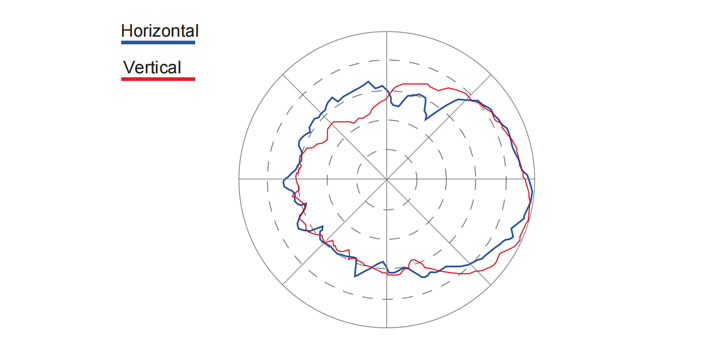

| -3 дБ Ширина променя | |
| E Літак | 50° |
| Площина H | 60° |
| вага | 4 г |

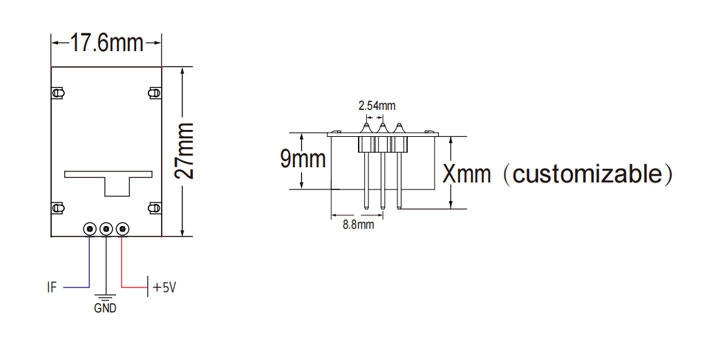

| Штифтові роз’єми | Відстань X3 2,54 мм |
| Відповідає RoHS | |
| Потужність/Темп. Коефіцієнт (над діапазоном робочих температур) | 3 дБ |
| Частота/Темп. Коефіцієнт (над діапазоном робочих температур) | 6,5 МГц |
| Робоча температура | від -20°C до +70°C |
Потужність вихідного сигналу датчика （діапазон виявлення） залежить від співвідношення сигнал/шум. При температурі вище або нижче номінальної робочої температури датчик також може працювати, але продуктивність буде знижена. Щоб уникнути пошкодження пристроїв, слід бути обережним під час поводження. Правильний електростатичний розряд (ESD) запобіжних заходів слід дотримуватися на всіх етапах зберігання, транспортування, складання та тестування.
