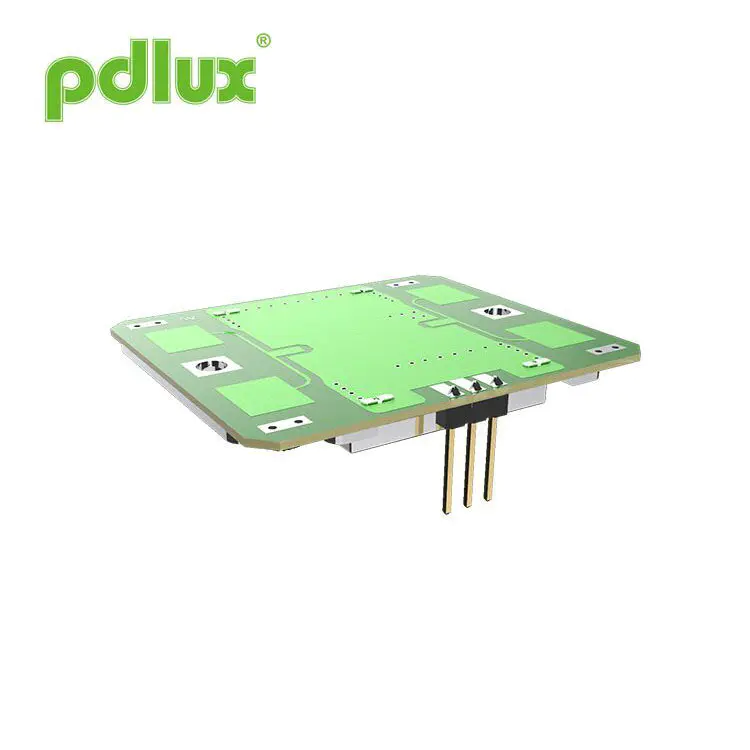

PD-V9-S X-діапазон доплерівського мікрохвильового датчика з штифтовим виходом
Компактний та настроюваний, доплерівський мікрохвильовий датчик PD-V9-S X-діапазон з датчиком PIN-діапазону з PIN-виходом, створений для інтеграції у ваші вдосконалені продукти зондування. PD-V9-S-це мініатюризований радіолокаційний модуль допплерівського доплерора з штифтовим виходом, ідеально підходить для розробників та системних інтеграторів. Він підтримує регіональну налаштування частоти та має структуру зондування з подвійною площиною-підробка Н-площини для широкого покриття та цілеспрямованої електронної площини для точного виявлення. Датчик працює ефективно в режимі PWM з низькою потужністю, що робить його придатним для систем, що працюють на батареї. Програми включають розумне освітлення, зондування швидкості, контроль доступу та виявлення руху IoT. Спеціальні послуги розробки та OEM/ODM доступні.
Модель:PD-V9-S
Надіслати запит

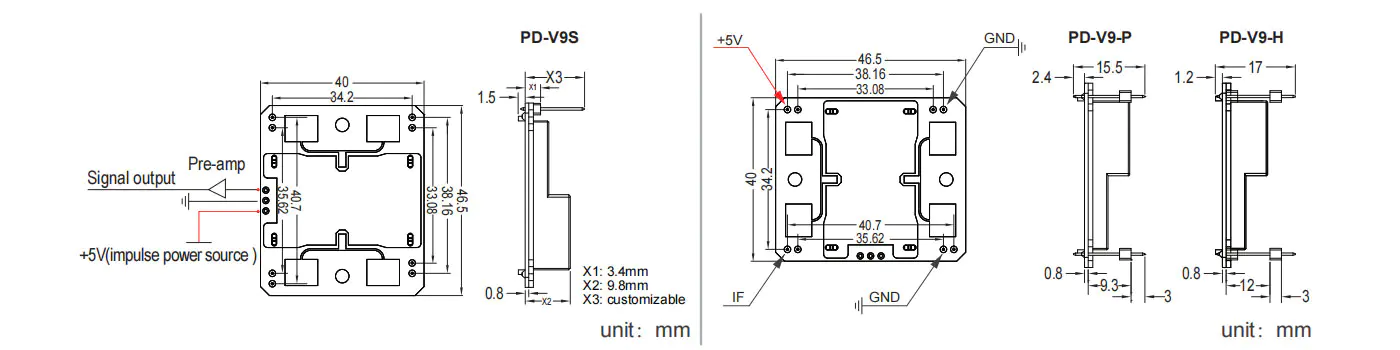

Розмір
Особливості
- Налаштування частоти: 10.525-10.587 ГГц
- включаючи патч -антену
- DRO: Діелектричний резонатор Оссілато
- Низький стік струму постійного струму
- невеликий розмір
- Відповідність ROHS
Специфікація
| Предмет | Специфікація | |
| Налаштування частоти | 10.525-10.587 ГГц (налаштовано відповідно до різних вимог) | |
| Хвороба | TA = +25 C ， Вино = +5 В постійного струму | |
| Робоча напруга | +5,0 ± 0,5 В постійного струму | |
| Робочий струм | <32 тип мене. | |
| Вихідна потужність | 20 МВт (13 дБм) E.I.R.P. тип. | |
| Стабільність частоти | ± 5 МГц Макс. (TA: -30 до +55 С) | |
| Повернення чутливості до втрат | -90 DBC TYP. | |
| Друге гармонічне випромінювання | -40 дБм діапазон | |
| Пропускна здатність антени (-3 дБ) | Електронна площина | 36 градусів ном. (Оретичний повний кут 72 градусів) |
| H-площина | 72 градус Ном. (Оретичний повний кут 144 градусів) | |
| RF -інтерфейс | Антена | |
| Діапазон температури | Від -30 до +55 С (стандартна сфера використання), від -40 до +80 С (максимальний діапазон використання) | |
| Регулювання дотримання | ETS 300 440 | |

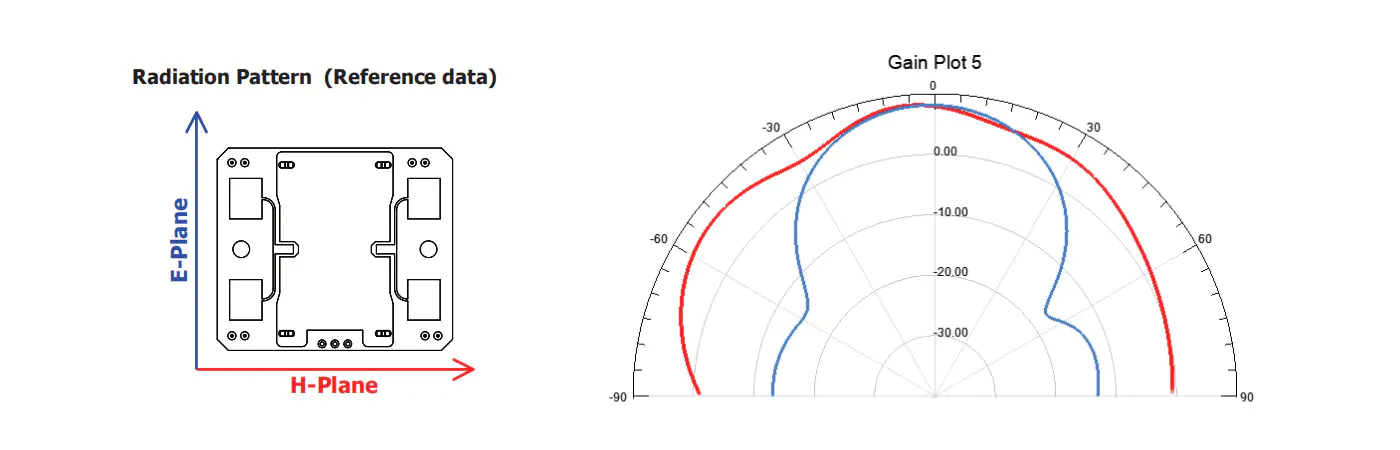

Схема випромінювання
Короткий вступ
Датчик яскравості серії PD-V9 працює в діапазоні X. Робоча частота знаходиться в діапазоні частот від 10,525 ГГц до 10,687 ГГц. Користувачі повинні робити покупки на основі налаштування відповідно до регулювання частот країни, де вона знаходиться. Наприклад, 10,525 ГГц, 1 0,587 ГГц, 10,687 ГГц. Датчики серії PD-V9 широко використовуються в продуктах безпеки та спостереження за програмами, автоматичними датчиками дверей, мобільними зондними вогнями, датчиками IoT, датчиками швидкості та різними мобільними датчиками.
Датчик має велике кут-площину виявлення великого кута та виявлення невеликого кута EPLAN. Користувачі можуть виправити датчик під різними кутами за потребою під час використання. Наче користувачі хочуть, щоб робочий струм датчика був якомога меншим, ви можете встановити режим живлення датчика в режим ШІМ (робочий цикл), який може ефективно зменшити робочий струм.
Можливі проблеми, що виникають
Коли користувачі стикаються з наступними проблемами, використовуючи або безпосередньо замінюючи оригінальний датчик.
1. Перше використання:
Коли ви використовуєте модуль доплерівського мікрохвильового датчика PD-V9-S X-діапазону з PIN-виходом з виводом штифтів і зіткнутися з високою чутливістю або недостатньою чутливістю, спочатку слід перевірити стан налаштування посилення схеми посилення. І чи доцільно метод розрахунку, що використовується MCU для обробки сигналів. Взагалі кажучи, легко знайти рішення.
2. Можливі проблеми, які можуть виникнути при безпосередній заміні раніше використовуваних датчиків:
При безпосередній заміні раніше використовуваних датчиків також можуть виникати проблеми з високою чутливістю та низькою чутливістю, які можна легко вирішити. Просто збільшення схеми посилення або зменшення посилення схеми посилення є достатнім. Не потрібно розглядати алгоритм обробки сигналів MCU.
Допомога, яка може знадобитися початківцям при використанні:
Якщо ви стикаєтесь з труднощами під час використання датчиків серії PD-V9 і потребуєте допомоги. Ви можете зв’язатися з нами електронною поштою. Взагалі кажучи, відповіді можна отримати.
Вступ до продукту:
Введення продукту може бути змінено та вдосконалене за допомогою PDLUX у будь -який час, коли це необхідно. Не обов’язково буде своєчасно повідомляти всі.
