PDLUX PD-V12360A/B K-діловодський датчик високої чутливості для розумного перемикача та безпеки
PDLUX PD-V12360A/B K-ділянковий датчик високої чутливості для Smart Switch & Security-запатентований датчик високої чутливості, розроблений технічною командою PDLUX для виявлення K-діапазону 360 градусів. Сюди входять V12360A та V12360B. Різниця продуктивності між A і B полягає в різних радіусах виявлення.
Модель:PD-V12360A/B
Надіслати запит
PD-V12360A/B 24.125 ГГц датчик руху руху
Застосування
.Розумний перемикач
.Перемикач
.Виявити зловмисника
Датчик серії PD-V12360-це запатентований датчик високої чутливості, розроблений Технічна команда PDLUX для виявлення 360 градусів K-Band. Цей датчик руху руху PDLUX PD-V12360A/B K-Band для розумного перемикача та безпеки включає V12360A та V12360b. Різниця продуктивності між A і B полягає в різному виявленні радіуси. При встановленні з низькою висотою кут виявлення v12360a більший за це V12360B. Кут виявлення 360 градусів V12360A - 120 градусів (будь ласка, зверніться на малюнок нижче), який можна використовувати для встановлення продуктів з висотою менше 5 метри. Кут виявлення 360 градусів V12360B - 80 градусів, який можна використовувати Для встановлення продуктів з висотою менше 10 метрів. (Будь ласка, зверніться до наступного зображення). Розширення чутливості до виявлення залежить від співвідношення сигнал-шум схема ампліфікації, розроблена користувачем та алгоритмом програми MCU. Завдяки широкому та гнучкому діапазону застосувань цього типу аналогового датчика. Це все ще широко використовується.

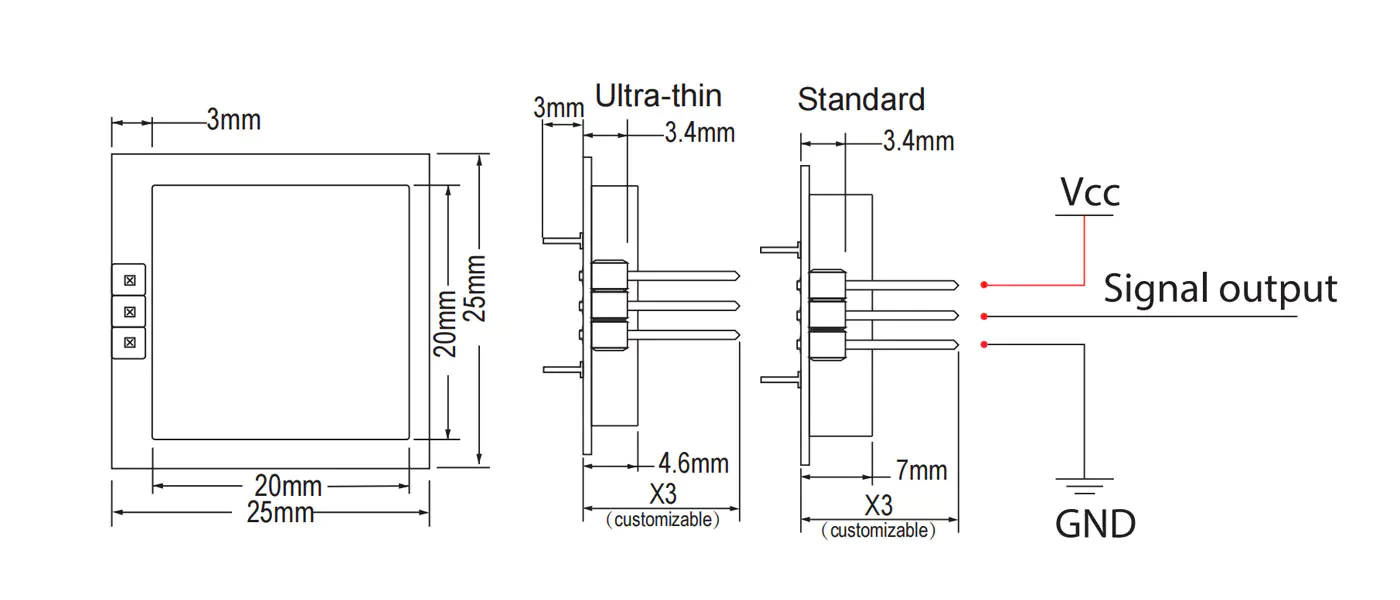

Розмір продуктів

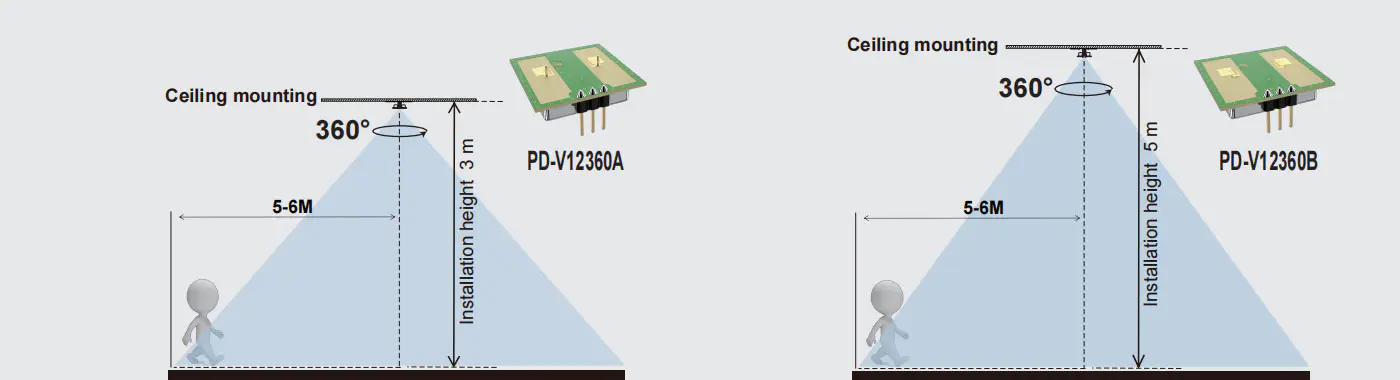

Діапазон виявлення
Технічні параметри
| Параметр | Нотатки | Хв | Тип | Максимум | Одиниці |
| Напруга живлення | VCC | 3.0 | 5.0 | 5.25 | V |
| Поточне споживання | ICC | 20 | 35 | 38 | Ма |
| Режим роботи | Працюючи від ШІМ, він може контролювати робочий струм на 3-15mA | ||||
| Пульсна ширина | Тпульс | 10 | мкс | ||
| Робоча температура | Топ | -30 ~+85 | ℃ | ||
| Температура зберігання | TSTG | -10 | +60 | ℃ | |
| Стабільний час |
|
<5 | μSEC | ||
| Шум |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Налаштування частоти | f | 24.000 | 24.125 | 24.250 | ГГц |
| Випромінювана потужність (Authp) | Петля | <2,0 | <2,5 | <3,0 | МВт |
| Зберігання навколишнього вологості | 45%~ 65% | RH | |||
ПОПЕРЕДЖЕННЯ: Фактичний діапазон виявлення пов'язаний із посиленням посилення сигналу ланцюга, загальним компонуванням PCBA і поріг MCU.
Примітка1: випромінювані викиди розроблені для відповідності правилам FCC та CE.
ПРИМІТКА2: Сила отриманої сигналу (RSS) вимірюється загальною втратою шляху 1 шляху 70 дБ.
Примітка3: Напруги шуму вимірюються від 10 Гц до 100 Гц у вихідному порту, всередині анехогенної камери. ПРИМІТКА4: ПУЛЬСЬКА РОБОТА
Спеціальне нагадування
Через загальну товщину планної плати становить лише 0,52 мм. Застосування надмірної бічної сили до штифтів може призвести до розриву мідної фольги. Спричинення несправність датчика.
