PDLUX PD24-V1 24,125 ГГц Мікрохвильовий датчик руху Доплерівський модуль K-діапазону
Щоб уникнути пошкодження PDLUX PD24-V1 24,125 ГГц мікрохвильового датчика руху допплерівського прийомо-передавального модуля K-діапазону, слід бути обережними. Заходи захисту від електростатичного розряду слід вживати на всіх етапах зберігання, обробки, складання та тестування. Не торкайтесь антени радіолокатора та контактів цього модуля та не торкайтесь контактів мультиметром для вимірювання.
Модель:PDLUX PD24-V1
Надіслати запит
PDLUX PD24-V1 24,125 ГГц Мікрохвильовий датчик руху Доплерівський модуль K-діапазону

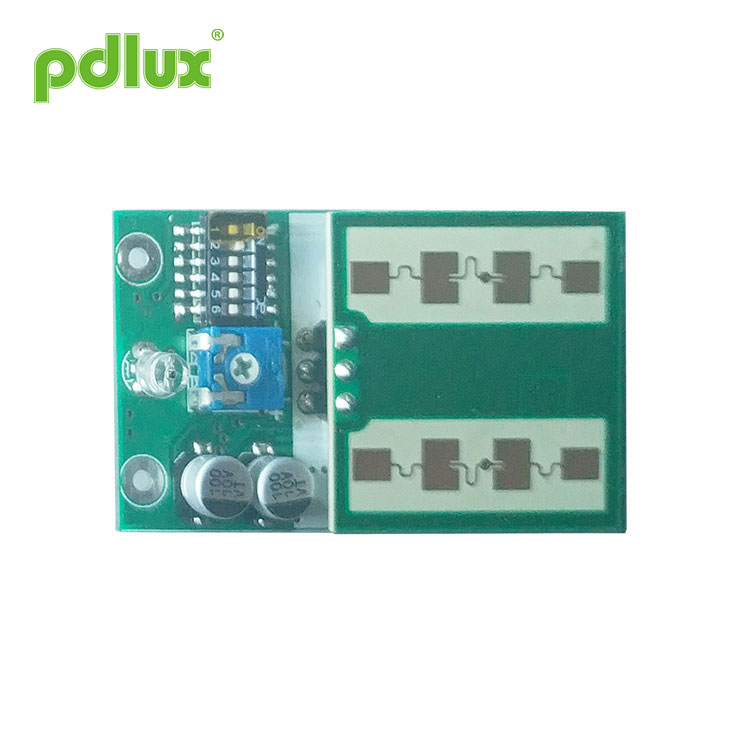

PD24-V1 - це датчик руху мікрохвильової печі 24,125 ГГц - це допплерівський модуль приймача K-діапазону. Це плоска антена, розроблена нами самими, яка може розробити схему з хорошою відповідністю передачі та прийому. Основна частота датчика більш стабільна. Це наш патент на дизайн, придатний для більш широкого діапазону температури навколишнього середовища. З меншим рівнем шуму, вищою роздільною здатністю та вищою чутливістю. Вбудована антистатична функція. Обробка енергії з низьким енергоспоживанням і висока точність мікроконтролера прийняті всередині. Порівняно з традиційними подібними продуктами, продуктивність є більш стабільною та надійною. Ця серія сенсорних модулів ідеально підходить для автоматичного освітлення, охорони, автоматичних дверей та розумних будинків.
Компанія також може налаштувати високошвидкісні мобільні детектори для спеціальних цілей. Радар-детектор відстані. Детектор присутності радіолокатора.
Feature Description of PDLUX PD24-V1 24,125 ГГц Мікрохвильовий датчик руху Доплерівський модуль K-діапазону
- 24 ГГц (стандартний діапазон частот ISM) детектор руху, заснований на принципі роботи радара.
＞ Максимальна відстань виявлення може сягати більше 20 метрів. (відстань виявлення при русі вперед до датчика)
＞ Регульована відстань виявлення при стабільному середовищі живлення з низькими перешкодами.
низьке споживання енергії: <2,5 мА при 3 В, <3,5 мА при 5 В.
＞ Розмір зовнішнього вигляду: 45,5 мм (Д) x 26 мм (Ш) x 13,8 мм (В).
Технічні параметри
|
Параметр |
Примітки |
Хв |
Тип |
Макс |
Одиниці |
|
Напруга живлення |
Vcc |
3.0 |
3.3 |
5.0 |
V |
|
Поточне споживання |
Icc |
2.5 |
3.0 |
3.5 |
мА |
|
Вихідний струм |
2.5~3.5мА（3~5V) |
||||
|
Робоча температура |
Топ |
-30 ~ + 85 |
℃ |
||
|
Температура зберігання |
Тстг |
-10 |
+60 |
℃ |
|
|
Налаштування частоти |
f |
24.000 |
24.125 |
24.250 |
ГГц |
|
Випромінювана потужність (EIRP) |
Надутися |
<2,0 |
<2,5 |
<3,0 |
мВт |
|
Вологість навколишнього середовища для зберігання |
45% ~ 65% вологості |
||||
|
Визначення інтерфейсу Інтерфейс прикладного модуля - це заголовок штифта з кроком 2,54 мм3pin |
 |
Pin Dunction Description of PDLUX PD24-V1 24,125 ГГц Мікрохвильовий датчик руху Доплерівський модуль K-діапазону
|
Кількість |
Ім'я PIN-коду |
Введення-виведення |
Пояснення |
|
1 |
Vcc |
Вхідні дані |
Робоча напруга: DC3-5V (позитивний полюс джерела живлення з низьким рівнем збурень) |
|
2 |
Вихід сигналу |
Вихідні дані |
Високий рівень виходу 500 мС |
|
3 |
GND |
Вхідні дані |
Підключення до заземлення (негативне джерело живлення) |
Installation of PDLUX PD24-V1 24,125 ГГц Мікрохвильовий датчик руху Доплерівський модуль K-діапазону
1. Щоб уникнути пошкодження обладнання, слід подбати. Заходи захисту від електростатичного розряду слід вживати на всіх етапах зберігання, обробки, складання та тестування. Не торкайтесь антени радіолокатора та контактів цього модуля та не торкайтесь контактів мультиметром для вимірювання.
2. Для PD24-V1, встановленого на відкритому повітрі, детектор може виявити сигнал дощової краплі, коли йде дощ. Тобто радар-детектор, встановлений на вулиці в дощовий день, може виявляти краплі дощу.
Спосіб встановлення оболонки та вибір матеріалу
Під час монтажу оболонка не повинна бути виготовлена з металевого матеріалу або металевого шару; Можна використовувати невуглецеві пластикові матеріали або пінопласт.
Правильний метод:
1. Коли оболонка виготовлена з пластикових матеріалів (АБС, ПВХ тощо), точність і простір оболонки повинні бути правильно оцінені, а антена повинна бути обмотана таким чином, щоб не контактувати безпосередньо зі структурою корпусу. радіолокаційна антена;
2. Коли оболонка виготовлена з пінопластового матеріалу (наприклад, стипопора або подібного матеріалу), відносна діелектрична проникність матеріалу повинна бути близькою до 1.
Неправильний метод:
1. оберніть антену фольгою або деякими металевими деталями;
2. Обприскуйте антенну конструкцію будь-яким видом фарби або лаку;
3. Оберніть антену аркушем CFK (провідний);
4. Пластиковий матеріал безпосередньо контактує з кородованою антенною структурою (він має високий діелектричний ефект на резонансну частоту плями);
5. Нерозумна структура призведе до аномального радіолокаційного датчика, а ефект виявлення буде гіршим.
Recommended Dimensions of Enclosure of PDLUX PD24-V1 24,125 ГГц Мікрохвильовий датчик руху Доплерівський модуль K-діапазону
For 24ГГц radar, according to experience, the shell can be made of plastic material with a thickness of about 3mm, and keep a distance of about 6mm from the surface of the radar antenna. If a thicker plastic material is used, the increase in insertion loss must be considered; at the same time, a case that is too thick may affect the antenna pattern.
