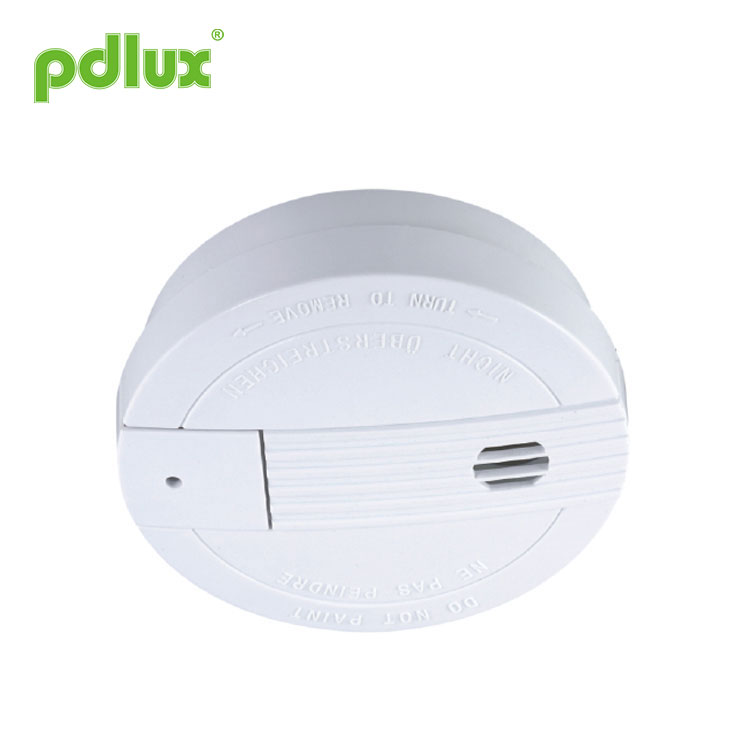

Фотоелектричний детектор диму

Інструкція до сигналізатора диму  PD-SO728-V1

Фотоелектричний сповіщувач диму призначений для визначення диму, який потрапляє в камеру сповіщувача. Він не відчуває газу, тепла чи полум’я. Цей детектор диму призначений для раннього попередження про розвиток пожежі, видаючи звукові сигнали від вбудованого звукового сигналу. Це може дати дорогоцінний час для вас і вашої родини, щоб втекти, перш ніж пожежа пошириться.

Технічні характеристики

Джерело живлення: DC9V

Звук сигналу:> 85 дБ (3 м)
Статичний струм: <10uA

Сигналізація низької напруги: 7 В±0,5 В
Струм тривоги: <10 мА

Робоча температура: -10°C~50°C

Де встановити димову сигналізацію
1. Встановіть детектор диму в коридорі за межами кожної окремої спальні, як показано на малюнку 1.
2. Встановіть детектор диму на кожному поверсі багатоповерхового будинку або квартири, як показано на малюнку 2.
3. Встановіть детектор диму в кожній спальні.
4. Встановіть детектори диму в обох кінцях коридору спальні, якщо довжина коридору перевищує 40 футів (12 метрів).
5. Встановіть детектор диму в кожній кімнаті, де людина спить із частково або повністю закритими дверима, оскільки дим може бути заблокований зачиненими дверима, а сигналізація в коридорі може не розбудити сплячого, якщо двері зачинені.
6. Встановіть детектори підвалу внизу сходової клітини підвалу.
7. Встановіть сповіщувачі другого поверху у верхній частині сходової клітки з першого на другий поверх.
8. Встановіть додаткові сповіщувачі у вітальні, їдальні, сімейній кімнаті, на горищі, підсобних і складських приміщеннях.
9. Встановіть детектори диму якомога ближче до центру стелі. Якщо це не практично, розташуйте детектор на стелі, не ближче ніж 20 дюймів (50 см) від будь-якої стіни чи кута, як показано на малюнку 3.
10. Якщо деякі з ваших кімнат мають похилі, гострі або гострі стелі, спробуйте встановити сповіщувачі на відстані 3 фути (0,9 метра), виміряно горизонтально від найвищої точки стелі, як показано на малюнку 4.

Де не можна встановлювати димову сигналізацію
Неприємні сигнали тривоги виникають, коли детектори диму встановлені там, де вони не працюватимуть належним чином. Щоб уникнути неприємної сигналізації, не встановлюйте детектори диму в таких ситуаціях:
1. Частинки згоряння є побічними продуктами того, що горить. Таким чином, у місцях, де присутні частинки горіння, або поблизу них, ви не встановлюєте детектори диму, щоб уникнути неприємної сигналізації, наприклад, кухні з невеликою кількістю вікон або поганою вентиляцією, гаражі, де можуть бути вихлопні гази транспортних засобів, поблизу печей, водонагрівачів і простору. обігрівачі.
2. Не встановлюйте детектори диму на відстані менше ніж 20 футів (6 метрів) від місць, де зазвичай присутні частинки горіння, наприклад кухонь. Якщо відстань 20 футів неможлива, напр. у мобільному будинку спробуйте встановити детектор якомога далі від частинок горіння. Щоб запобігти неприємним сигналам тривоги, забезпечте в таких місцях хорошу вентиляцію.
3. У вологих або дуже вологих приміщеннях або поблизу ванних кімнат з душем. Волога у вологому повітрі може потрапити в камеру датчика, а потім під час охолодження перетворюється на краплі, що може викликати неприємні сигнали тривоги. Встановлюйте детектори диму принаймні на 10 футів (3 метри) від ванних кімнат.
4. У дуже холодних або дуже жарких місцях, включаючи неопалювані будівлі або приміщення просто неба. Якщо температура буде вище або нижче робочого діапазону датчика диму, він не працюватиме належним чином. Діапазон температур для вашого детектора диму становить від 40 °F до 100 °F (4 °C до 38 °C).
5. У дуже запилених або брудних місцях бруд і пил можуть накопичуватися на сенсорній камері детектора, що робить його надто чутливим.

Крім того, пил або бруд можуть блокувати отвори в камері датчика і перешкоджати сповіщувача сприймати дим.
6. Поруч із вентиляційними отворами для свіжого повітря або в місцях із сильним протягом, як-от кондиціонери, обігрівачі чи вентилятори, вентиляційні отвори для свіжого повітря та протяги можуть відводити дим від детекторів диму.
7. Мертві повітряні простори часто знаходяться у верхній частині гострого даху або в кутах між стелею та стінами. Мертве повітря може перешкодити диму досягти детектора.
8. У місцях, заражених комахами. Якщо комахи потрапляють у камеру датчика детектора, вони можуть спричинити неприємний сигнал тривоги. Якщо жуки є проблемою, позбудьтеся їх, перш ніж встановлювати детектор.
9. Поруч із люмінесцентними лампами електричний «шум» від люмінесцентних ламп може викликати неприємні сигнали тривоги. Встановіть детектори диму на відстані принаймні 5 футів (1,5 метра) від таких ліхтарів.
ПОПЕРЕДЖЕННЯ: Ніколи не виймайте батареї, щоб вимкнути неприємну сигналізацію. Відкрийте вікно або продуйте повітря навколо детектора, щоб позбутися диму. Сигналізація вимкнеться сама, коли дим зникне. Якщо неприємні сигнали не зникають, спробуйте почистити детектор, як описано в цьому посібнику користувача.
ПОПЕРЕДЖЕННЯ: Не стойте близько до детектора, коли лунає сигнал тривоги. Будильник гучний, щоб розбудити вас у екстреній ситуації. Занадто інтенсивний вплив клаксона на близьку відстань може завдати шкоди вашому слуху.

Встановлення детектора диму

Детектори диму монтуються на стелі. Щоб установити детектор диму, виконайте такі дії:

1. У місці, де ви збираєтеся встановити детектор, намалюйте горизонтальну лінію завдовжки шість дюймів.
2. Зніміть монтажний кронштейн із пристрою, повернувши його проти годинникової стрілки.

3. Розташуйте кронштейн так, щоб два найдовші отвори були суміщені на лінії. У кожному зі слотів замкової щілини намалюйте позначку, щоб знайти монтажну заглушку та гвинт.
4. Зніміть кронштейн.
5. Використовуючи свердло діаметром 3/16 дюйма (5 мм), просвердліть два отвори на мітках і вставте пластикові дюбелі. Розмістіть детектор подалі від гіпсового пилу під час свердління отворів для кріплення.
6. За допомогою двох гвинтів і пластикових дюбелів (усі входять у комплект) прикріпіть кронштейн до стелі.
7. Відкрийте кришку акумулятора та встановіть акумулятор.
8. Вирівняйте паз кронштейна та детектора. Вставте детектор на монтажний кронштейн і поверніть його за годинниковою стрілкою, щоб закріпити на місці. Потягніть детектор назовні, щоб переконатися, що він надійно прикріплений до монтажного кронштейна.

ПРИМІТКА. Коли батарея детектора вперше контактує з детектором, звуковий сигнал може лунати протягом однієї секунди. Це означає, що акумулятор встановлено правильно. Закрийте кришку, потім натисніть кнопку перевірки, утримуючи її приблизно 5 секунд, доки не пролунає звуковий сигнал. Гудок повинен дати гучний, пульсуючий сигнал. Це означає, що пристрій працює належним чином.

Червоний індикатор
Червоний світлодіод, як індикатор ТРИВОГИ, оснащений детектором. Його можна побачити через кнопку тестування на кришці детектора. Коли червоний світлодіод блимає один раз протягом 35 секунд, це означає, що детектор працює в нормальному режимі. Коли датчик диму виявляє дим і одночасно подає звуковий сигнал, червоний світлодіод блимає дуже часто, один раз на 0,5 секунди.

Тестування вашого детектора диму
Перевіряйте детектор щотижня, міцно натискаючи пальцем на кнопку перевірки, доки не пролунає звуковий сигнал. Метод тестування може зайняти до 20 секунд, щоб подати звуковий сигнал. Це лише способи переконатися, що детектор працює правильно. Якщо детектор не перевіряється належним чином, негайно відремонтуйте або замініть його.

ПОПЕРЕДЖЕННЯ: Ніколи не використовуйте відкритий вогонь для перевірки детектора. Ви можете підпалити, щоб пошкодити детектор, а також свій будинок. Вбудований тестовий перемикач точно перевіряє всі функції детектора відповідно до вимог Underwriters’ Laboratories.

Це єдині правильні способи перевірки пристрою.

ПОПЕРЕДЖЕННЯ. Якщо ви не перевіряєте пристрій, а сирена сигналізації лунає безперервно, це означає, що детектор виявив у повітрі дим або частинки горіння.

Будьте впевнені, що гудок сигналізації є попередженням про можливу серйозну ситуацію, яка потребує вашої негайної уваги.
˙ Тривога може бути спричинена неприємною ситуацією. Дим від приготування їжі або запорошена піч, яку іноді називають «дружнім вогнем», може спричинити спрацювання сигналу. Якщо це сталося, відкрийте вікно або обдуйте повітря, щоб видалити дим або пил. Сигналізація вимкнеться, щойно повітря стане чистим.
˙ Якщо звуковий сигнал починає подавати звуковий сигнал один раз на хвилину, це означає, що батарея сповіщувача розряджена. Негайно замініть батарею новою. Для цього тримайте під рукою свіжі батарейки.

Догляд за вашим детектором диму
Щоб підтримувати детектор у хорошому робочому стані, ви повинні перевіряти його щотижня, як зазначено в розділі «ТЕСТУВАННЯ ВАШОГО».
ДЕТЕКТОР ДИМУ".
˙ Замінюйте батарею детектора раз на рік або відразу, коли один раз на хвилину лунає звуковий сигнал про низький рівень заряду батареї. «Звуковий сигнал про низький заряд акумулятора» має тривати принаймні 30 днів.
ПРИМІТКА. Для заміни батареї використовуйте Eveready #522, #1222, #216; Duracell #MN1604; або Gold Peak #1604P,
#1604S; або Ultralife U9VL-J.
˙ Принаймні раз на рік відкрийте кришку та пилососіть камеру датчика детектора. Це можна зробити, коли ви відкриваєте детектор, щоб замінити батарею. Перед чищенням вийміть акумулятор. Щоб почистити детектор, використовуйте м’яку щітку для пилососа. Обережно видаліть будь-який пил з компонентів детектора, особливо з отворів чутливої ​​камери.
Замініть батарею після очищення. Перевірте детектор, щоб переконатися, що батарея неправильна. Переконайтеся, що всередині кнопки перевірки немає перешкод. Якщо в тестовій кнопці є пил, вставте зубочистку ззаду наперед.
˙ Очистіть кришку детектора, коли вона забрудниться. Спочатку відкрийте кришку та вийміть акумулятор. Для ручного прання накрийте тканиною, змоченою чистою водою. Висушіть його тканиною без ворсу. Не допускайте потрапляння води на компоненти детектора. Замініть акумулятор і закрийте кришку. Перевірте детектор, щоб переконатися, що акумулятор працює правильно.


Ми прагнемо підвищувати якість і надійність продукту, однак усі електронні компоненти мають певну ймовірність стати неефективними, що спричинить певні проблеми. Під час проектування ми звернули увагу на надлишкові конструкції та прийняли квоту на безпеку, щоб уникнути будь-яких проблем.
Цю інструкцію без нашого дозволу не можна копіювати для будь-яких інших цілей.
