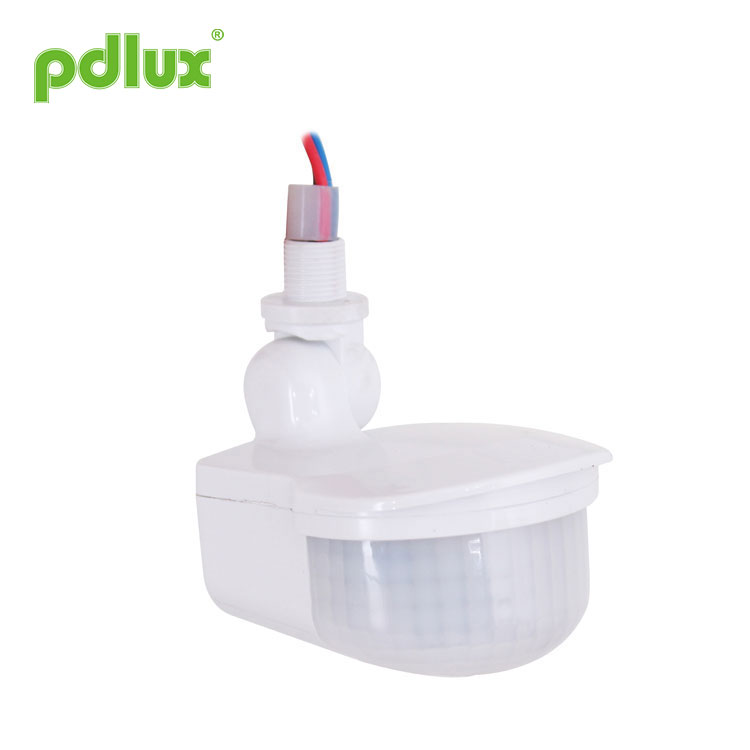

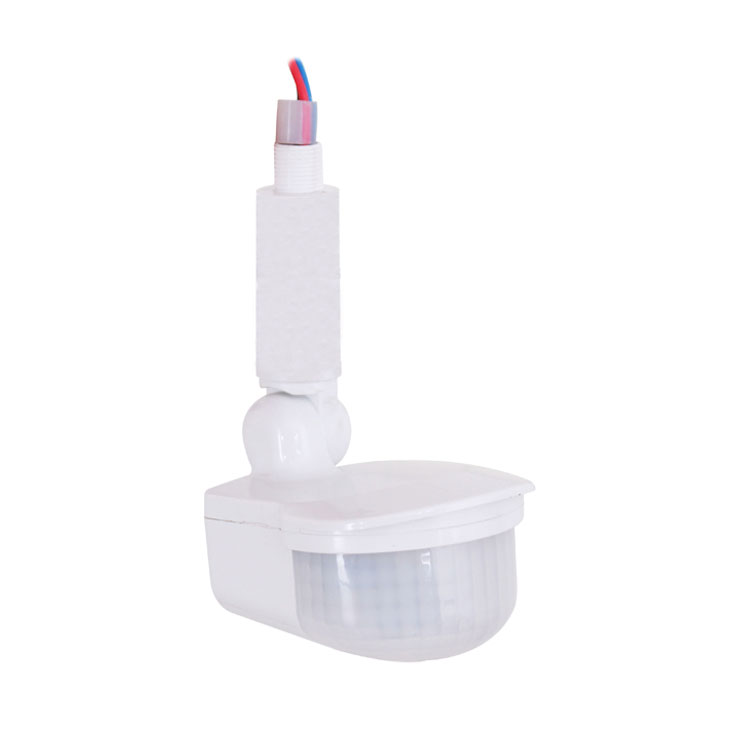

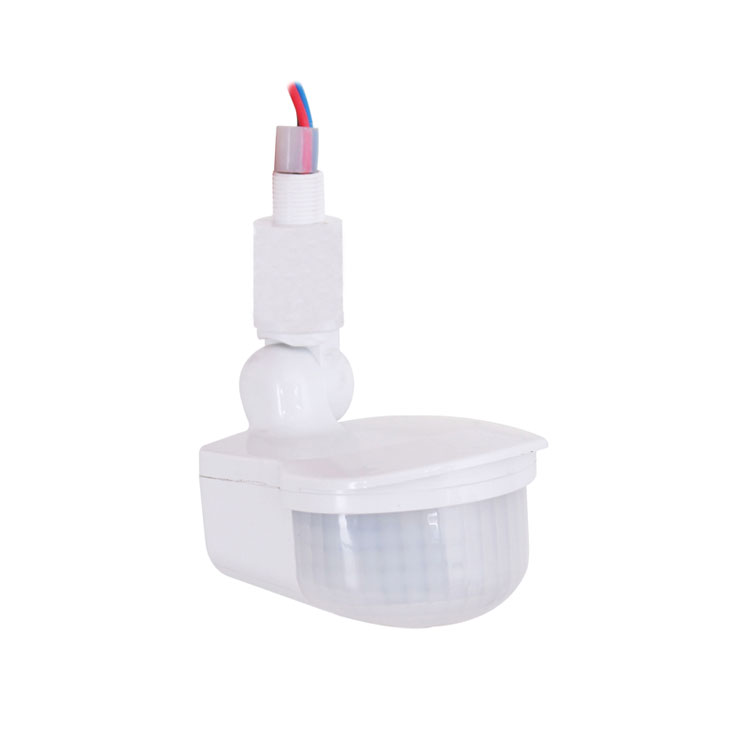

IP65 Водонепроникний інфрачервоний датчик

Інструкція щодо інфрачервоного датчика PD-PIR152

Резюме

IP65 Водонепроникний інфрачервоний датчик - це перемикач PIR-датчика, який використовує інфрачервону енергію від людини як джерело сигналу керування і визначає, чи потрібно світло працювати, чи ні, а також автоматично вмикає та вимикає світло. датчик працює, світло включається; коли хтось залишає поле виявлення і час встановлення досягне, світло вимкнеться. Водонепроникний інфрачервоний датчик IP65 може автоматично визначати освітленість навколишнього світла та встановлювати та регулювати значення відповідно до потреб. Наприклад, світло вмикається і працює, коли освітленість навколишнього світла перебуває під встановленим значенням, коли IP65 Водонепроникний інфрачервоний датчик перевищить встановлене значення, світло перестане працювати. Світло буде горіти, поки не настане затримка часу, коли датчик спрацьовує. Після виявлення постійного сигналу час буде накладений, і світло буде постійно горити. Llt може бути встановлений у приміщенні, коридорі та громадському будинку.

Технічні характеристики

Ангел виявлення - це довгий звичайний продукт, відстань виявлення широка.

З лампою в колоні

Функція
> Може розпізнавати день і ніч: регулятор освітлення можна вільно регулювати, коли він працює. Він може працювати вдень і вночі, коли його налаштовано на положення "сонце" (макс.), Але він може працювати лише в режимі керування світлом менше 10 люкс, коли його налаштовано на "положення місяця" (хв.) . Що стосується схеми регулювання, будь ласка, зверніться до схеми тестування.
> Затримку часу можна додавати постійно: коли він отримує другий індукційний сигнал після першого, він буде обчислювати час ще раз на решту першої базової затримки часу. (Встановити час)
> Потенціометр управління світлом (LUX): ручка за годинниковою стрілкою для зменшення її значення; проти годинникової стрілки, щоб збільшити її значення.
> Потенціометр часу (TIME): за годинниковою стрілкою регулятор збільшує своє значення, максимальний час затримки становить 9 хвилин; проти годинникової стрілки, щоб зменшити значення, мінімальний час затримки становить 5 секунд.
> Функція спалаху: коли датчик виявляє корисний сигнал, індикатор блимає; не виявлено корисного сигналу, індикатор не блимає.

Спосіб налаштування: потенціометр
Для коригування значень може знадобитися час, перш ніж вони задовольнять ваші потреби.

(1) Установка часу

Його можна визначити від 5 секунд (поверніть повністю проти годинникової стрілки) до 9 хвилин (поверніть повністю за годинниковою стрілкою). Будь-який рух, виявлений до цього часу, повторно запускає таймер. Рекомендується вибрати найкоротший час для регулювання дальності виявлення та для проведення тесту на ходьбу.

Водонепроникний інфрачервоний датчик IP65 призначений в основному для регулювання часу затримки з моменту виявлення сигналу та автоматичного включення світла до автоматичного вимкнення світла. Ви можете визначити час затримки відповідно до своїх практичних потреб. Але вам краще зменшити час затримки заради економії енергії, оскільки мікрохвильовий датчик має функцію безперервного зондування, тобто будь-який рух, виявлений до закінчення часу затримки, перезапустить таймер, і світло продовжить світитися лише якщо в зоні виявлення є людина.

(2) Налаштування керування світлом

Його можна визначити в діапазоні <10 ^ 2000 LUX. Щоб повністю повернути ручку за годинниковою стрілкою приблизно 10 люкс, повністю проти годинникової стрілки - близько 2000 люкс. При регулюванні зони виявлення та проведенні тесту на ходьбу при денному світлі слід повертати ручку повністю за годинниковою стрілкою.

Встановлення I. З’єднайте лінію відповідно до потрібного малюнка. N - синій L - коричневий L '- червоний (від інфрачервоного датчика) підключіть синій та коричневий до влади з'єднайте синій і червоний з навантаженням.
II. 1. викрутіть гвинт кришки розподільної коробки лампи; 2. датчик встановлений на лампі; 3.Згідно з електричною схемою для проводки; 4.Закрийте кришку розподільної коробки лампи, затягніть гвинти.
Тест 1.Після встановлення, будь ласка, поверніть ручку часу (1) проти годинникової стрілки до кінця, перш ніж увімкнути живлення, поверніть ручку управління світлом (2) проти годинникової стрілки до максимального значення. 2.Увімкніть живлення, світло може ввімкнутись через 30 секунд. Після того, як він вимкнеться, через 5 секунд знову зробіть сенс 3.Якщо всі знаходяться в хорошому стані, за допомогою регулятора часу регулювання світла можна регулювати відповідно до вашого бажання, за допомогою регулятора освітлення можна регулювати навколишнє освітлення.

Примітки
> Електрик або досвідчена людина може встановити його.
> Об'єкти заворушень не можна розглядати як основу установки.
> Перед вікном виявлення не повинно бути предметів, що заважають або хвилюють, що впливають на виявлення.
> Не встановлюйте його поблизу зон зміни температури повітря, наприклад: кондиціонер, центральне опалення тощо.
> Будь ласка, не відкривайте футляр для вашої безпеки, якщо після встановлення ви виявите зачіпку.

Зауваження
1. Тримайте датчик обличчям до місця, де людина зазвичай рухається.
2. Тримайте датчик обличчям до положення навколишнього світла, щоб отримати набагато точніші налаштування освітленості.
3.Якщо сигнал знову виявиться протягом часу затримки, час затримки буде збрехано.
4.Ручка LUX: яскравість робочих умов. Коли ручка перемикається на "+", це означає, що вона може виявляти весь день, коли ручка перемикається "- вона буде працювати лише нижче яскравості <10 LUX.
5. TIME knob： Це період, коли світло вмикається повільно без жодного сигналу поступово, поки не виходить з ладу.

Якась проблема і вирішений спосіб
> Навантаження не працює:
a: Перевірте потужність та навантаження.
b: Якщо навантаження хороша.
c: Будь ласка, перевірте, чи відповідає робоче світло освітленню.

> Чутливість погана:
a: Будь ласка, перевірте, чи перед вікном виявлення перешкоджає цьому ефекту для прийому сигналів; b: Будь ласка, перевірте, чи занадто висока температура навколишнього середовища.
c: Будь ласка, перевірте, чи знаходиться джерело сигналу в полях виявлення.
d: Якщо орієнтація рухається правильно.

> Датчик не може автоматично вимкнути навантаження:
a: Якщо в полях виявлення є постійний сигнал.
b: Якщо затримка часу встановлена ​​на найдовшу.
c: Якщо потужність відповідає інструкції.
d: Якщо температура повітря поруч із датчиком змінюється, наприклад, кондиціонер або центральне опалення тощо.



â € ¢ Будь ласка, підтвердьте за допомогою професійної установки.
â €, З міркувань безпеки відключіть живлення перед операціями з монтажу та зняття.
• За будь-які втрати, спричинені неправильною експлуатацією, виробник не несе жодної відповідальності.

Наша компанія завжди орієнтована на виробництво високоякісної продукції. Деякі неправильні операції або несправності деяких компонентів можуть призвести до непрацювання виробів. Будь ласка, зв'яжіться з виробниками або роздрібними продавцями, коли товари недійсні. Ця інструкція відповідає поточній ситуації. Виробник зробить повідомлення про зміни. Вміст не можна відтворювати або копіювати без дозволу виробника.
