Інфрачервоний датчик технології Zero Crossing

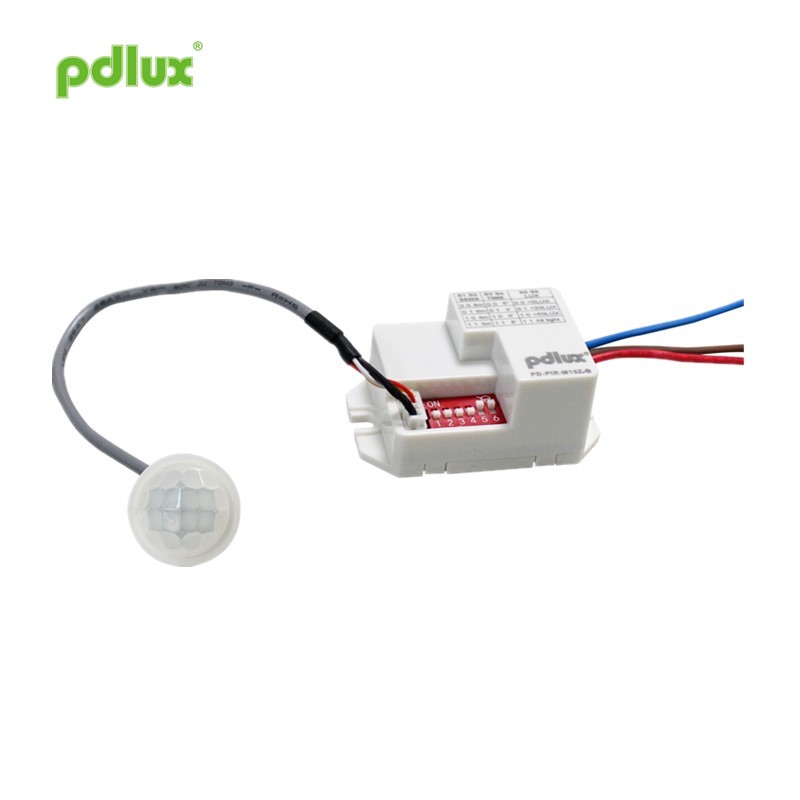

Інструкція щодо інфрачервоного датчика PD-PIR-M15Z-B

Резюме

Інфрачервоний датчик Zero Crossing Technology - це цифрова технологія останньої версії інфрачервоного датчика. Прийняти інфрачервоний датчик SMD проти заклинювання. Об'єктив Finier також оснащений індикатором стану зондування та світлочутливим датчиком. Інфрачервоний датчик Zero Crossing Technology використовує цифровий точний розрахунок технології перемикання нульових точок синусоїдальної хвилі, яка має потужну імпульсну силу струму і не порівнянна зі звичайними виробами. Може кріпитися до будь-якого іншого вантажу. Для отримання детальної інформації зверніться до наступного вступу.

Функція

Технічні характеристики інфрачервоного датчика технології Zero Crossing Technology

Джерело живлення: 220-240 В змінного струму 50 Гц / 60 Гц
100-130 В змінного струму 50 Гц / 60 Гц
Усі навантаження: 1200 Вт Макс. ¼220-240В змінного струму ï¼ ‰
600 Вт Макс. ¼ 100-130 В змінного струму ¼ ‰
Пульсуючий струм: 50A / 500μS
Кут виявлення: 100 °
Робоча температура: -20 ~ + 40 ° C
Робоча вологість: ~ 93% вологості

Інформація про датчик

Застосування

Інфрачервоний датчик Zero Crossing Technology можна використовувати з будь-яким виробом, або його можна встановити та використовувати самостійно. Існує два способи установки: настінний і стельовий.
Наприклад, додайте датчик від одного звичайного освітлення до автоматичного датчика.

Схема з'єднання-провід 1. Поєднуйте коричневий і синій з потужністю; 2. З’єднайте червоний і синій з вантажем.

Увага
- установник повинен мати електрика або відповідний досвід;
• Не встановлюйте цей пристрій у місцях, що піддаються дії прямих сонячних променів, де струм і температура суттєво змінюються, наприклад, в кондиціонерах та опаленні;
â - не вибирайте качалки в якості основи для монтажу;
- Перед діапазоном зондування не повинно бути перешкод або рухомих предметів, що впливають на його виявлення.
- чим вища температура навколишнього середовища, тим нижча чутливість датчика! Номінальна відстань виявлення в посібнику - це відстань, коли температура навколишнього середовища становить 22-24 ° C.
На заводі чутливість встановлена ​​на 6 метрів.

Зауваження
1. Наведіть лінзову частину датчика на місце, де зазвичай рухається людське тіло.
2. Частина лінзи знаходиться в такому положенні, коли досягає природне світло, так що світлочутливий датчик всередині лінзи може краще сприймати освітленість навколишнього середовища.
ПРИМІТКА: Висота тіла людини різна, швидкість руху інша, чутливість також різна. Швидкість руху від 1,0 до 1,5 м / с. Якщо розмір і швидкість руху людини змінюються, змінюється і відстань виявлення.

УВАГА:
Починаючи використовувати сенсорний виріб вперше, потрібно звернути увагу на такі пункти:
1. Перша потужність повинна зачекати 30 секунд, триматися подалі від місця, де датчик може виявити. Після того, як світло було автоматично вимкнено, людське тіло потрапляє в діапазон виявлення датчика і рухається в нормальному напрямку руху. Датчик може виявляти і контролювати навантаження, щоб почати працювати.
2. Для методів регулювання LUX, часу затримки та чутливості, будь ласка, зверніться до вмісту на схемах A, B та C для роботи.

Використовуючи цей виріб, будь ласка, відрегулюйте чутливість до потрібного положення. Не налаштовуйте чутливість на максимум, щоб не спричинити неправильну роботу виробу через неправильні дії. Рух, спричинений дрібними тваринами, та перешкоди від електромережі можуть призвести до несправності виробу.
Якщо виріб не може нормально працювати, спробуйте знизити чутливість належним чином, а потім протестуйте.

Цей посібник є змістом програмування продукту, ми не повідомлятимемо вас окремо. Категорично забороняється копіювати вміст інструкції для будь-яких інших цілей без дозволу компанії.
