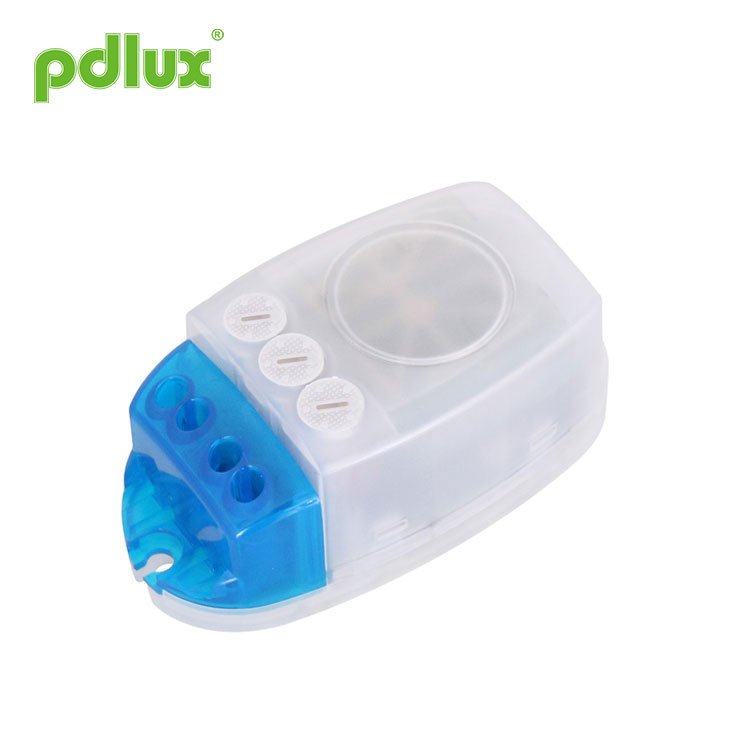

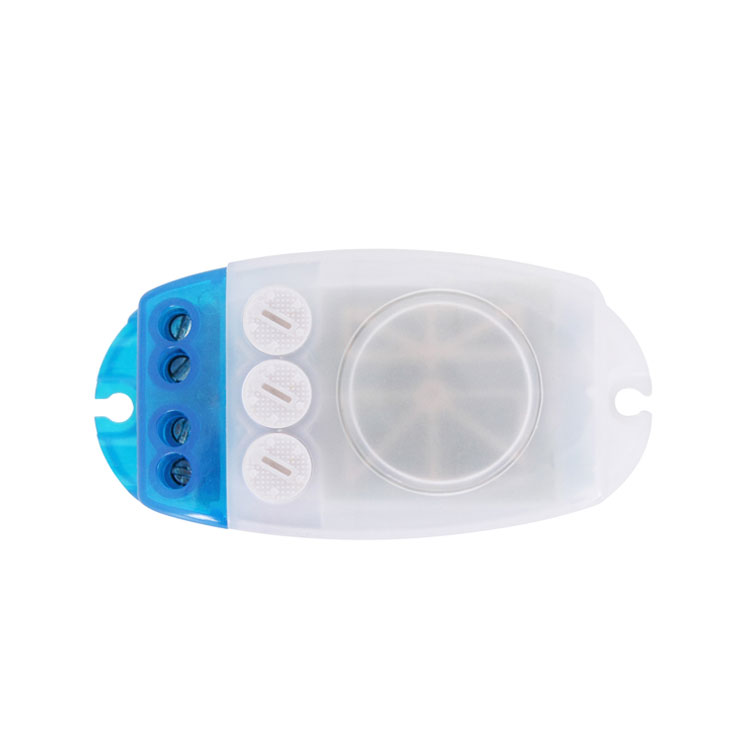

Мініатюрний мікрохвильовий датчик

Інструкція щодо мікрохвильового датчика PD-MV1019

Резюме

Це високоточний цифровий мікрохвильовий датчик, діапазон виявлення якого становить 360 °, а робоча частота - 5,8 ГГц. Він заснований на доплерівському принципі, який інтегрує випромінювання та отримання. Він використовує мікроконтроллер (мікроблок управління), який значно підвищує його точність і зменшує частоту несправностей. Якщо він ніжний на вигляд і компактний за структурою. Його можна самостійно підключити до навантажень або легко встановити всередині освітлювальних приладів абажуром зі скла або пластику. Мініатюрний мікрохвильовий датчик широко застосовується в проходах, умивальнику, ліфті, побутових або інших громадських приміщеннях для захисту безпеки або енергозбереження. Мініатюрний мікрохвильовий датчик застосовується до декількох технічних патентів і є ідеальним вибором для вашого розумного життя.

Особливості мініатюрного мікрохвильового датчика

1. Нерадіаційна шкода: потужність передавача нижче 0,3 мВт, що не завдає шкоди людському організму.

2. Надійна та стабільна робота: застосовується RC-фільтрація та цифрова фільтрація при цифровій обробці. Він також використовує цифрову технологію нульового тригера, тобто в нульовій точці він буде автоматично підключений або автоматично відключений. Він приймає мікросхему управління живленням, щоб гарантувати стабільну роботу при номінальній напрузі.

3. Дистанційне налаштування: воно розроблено з функцією дистанційного керування, тобто ви можете попередньо встановити його функцію за допомогою потенціометра або пульта дистанційного керування відповідно до ваших практичних потреб. Ви можете легко встановити та вибрати функцію в межах 12 метрів.

Технічні характеристики мініатюрного мікрохвильового датчика

Інформація про датчик

Програми

Мікрохвильова піч може проникати через скло, пластик та дерево, таким чином мікрохвильовий датчик може бути встановлений всередині абажура з певної товщини скла, пластику або дерева. Наприклад, застосування в освітлювальних приладах, лише якщо встановити з’єднання, як показано нижче, ви можете змінити загальні освітлювальні прилади на автоматичне зондування.

Вищезазначене застосування всередині світильників є одним із багатьох практичних застосувань. Ви також можете встановити один або кілька усередині стелі або підлоги, щоб контролювати весь прохід.

Дружнє нагадування: встановлюючи дві або більше мікрохвильовки разом, ви повинні тримати один за одним 4 метри, інакше втручання серед них призведе до реакції на помилку.

Спосіб налаштування перший: потенціометр

Для коригування значень може знадобитися час, перш ніж вони задовольнять ваші потреби.

(1) Налаштування діапазону виявлення (чутливість)

Діапазон виявлення - це термін, що використовується для опису радіусів відлиття з грубим колом на землі, коли він встановлений на висоті 2,5 м. Повністю повернути ручку проти годинникової стрілки - це мінімальний діапазон, повністю за годинниковою стрілкою - максимальний.

Примітка: вищезазначений діапазон виявлення отримано у випадку з людиною, яка має висоту середньої фігури і рухається зі швидкістю 1,0-1,5 м / с. якщо зрост, фігура та швидкість руху людини змінюються, діапазон виявлення також зміниться.

Примітка: під час використання цього виробу, будь-ласка, відрегулюйте чутливість (діапазон виявлення) до відповідного значення, але максимального, щоб уникнути ненормальної реакції, спричиненої легким виявленням неправильного руху продуванням листя та штор, дрібними тваринами або втручанням сили електромережа та електрообладнання Все вищезазначене призведе до реакції помилки. Коли виріб не працює нормально, спробуйте знизити чутливість належним чином, а потім протестуйте його. Рух людини спричинить індукцію датчика, тому, коли ви перебуваєте під тестуванням функції, залиште індукційну область і не робіть руху, щоб запобігти датчик безперервної роботи.

Дружнє нагадування: встановлюючи дві або більше мікрохвильовки разом, ви повинні тримати один за одним 4 метри, інакше втручання серед них призведе до реакції на помилку.

Примітка ... будь ласка, не налаштовуйте три функціональні ручки на надлишок. Це пояснюється тим, що три функціональні ручки були підключені безпосередньо до компонентів, у кожному з трьох компонентів є невелика пробка. Коли ви регулюєте ручки від початку до кінця, надмірний поворот пошкодить пробку і призведе до 360 ° нон-стоп розвертатися. Діапазон регулювання - 270 °, будь ласка, зверніть на це увагу.

(2) Встановлення часу

Час затримки можна встановити від 10 секунд до 20 хвилин. Будь-який рух, виявлений до цього часу, повторно запускає таймер. Рекомендується вибрати найкоротший час для регулювання дальності виявлення та для проведення тесту на ходьбу.

Примітка.

Це головним чином для регулювання часу затримки з моменту виявлення сигналу та автоматичного включення світла до автоматичного вимкнення світла. Ви можете визначити час затримки відповідно до своїх практичних потреб. Але вам краще зменшити час затримки заради економії енергії, оскільки мікрохвильовий датчик має функцію безперервного зондування, тобто будь-який рух, виявлений до закінчення часу затримки, перезапустить таймер, а світло продовжить увімкнено, лише якщо в зоні виявлення є людина.

(3) Налаштування керування світлом

Це може бути визначено в діапазоні від 10 € - 1000 LUX. Щоб повністю повернути ручку проти годинникової стрілки приблизно 10 люкс, повністю за годинниковою стрілкою - близько 1000 люкс. При регулюванні зони виявлення та проведенні тесту на ходьбу при денному світлі слід повертати ручку повністю за годинниковою стрілкою.

Спосіб налаштування другий: пульт дистанційного керування ON: натисніть ON, підключений вантаж буде працювати протягом 6 годин, а потім автоматично перейде в режим AUTO. OFF: натисніть OFF, підключене навантаження буде вимкнено на 6 годин, а потім автоматично перейде в режим AUTO. AUTO: натисніть AUTO, датчик переходить в режим автоматичного виявлення, тобто, коли сигнал виявляється, а інтенсивність зовнішнього освітлення нижча за попередньо встановлене значення, навантаження працює.

1ã € Встановлення на гойдалки призведе до реакції помилки.
2ã € Тремтяча завіса, яку видуває вітер, призведе до реакції на помилку. Виберіть відповідне місце для встановлення.
3ã € Установка там, де зайнятий трафік, призведе до реакції на помилку.
4ã € Іскри, які утворює деяке обладнання поблизу, призведуть до реакції помилки.

Несправність і рішення

â € ¢ Будь ласка, підтвердьте за допомогою професійної установки.

• З міркувань безпеки, будь ласка, відключіть живлення перед установкою та демонтажем.

• За будь-які втрати, спричинені неправильною експлуатацією, виробник не несе жодної відповідальності.

Ми прагнемо сприяти підвищенню якості та надійності продукції, проте всі електронні компоненти мають певну ймовірність стати неефективними, що спричинить певні проблеми. Під час проектування ми звернули увагу на зайві конструкції та прийняли квоту безпеки, щоб уникнути будь-яких проблем.

Ця інструкція без нашого дозволу не повинна копіюватися для будь-яких інших цілей.
