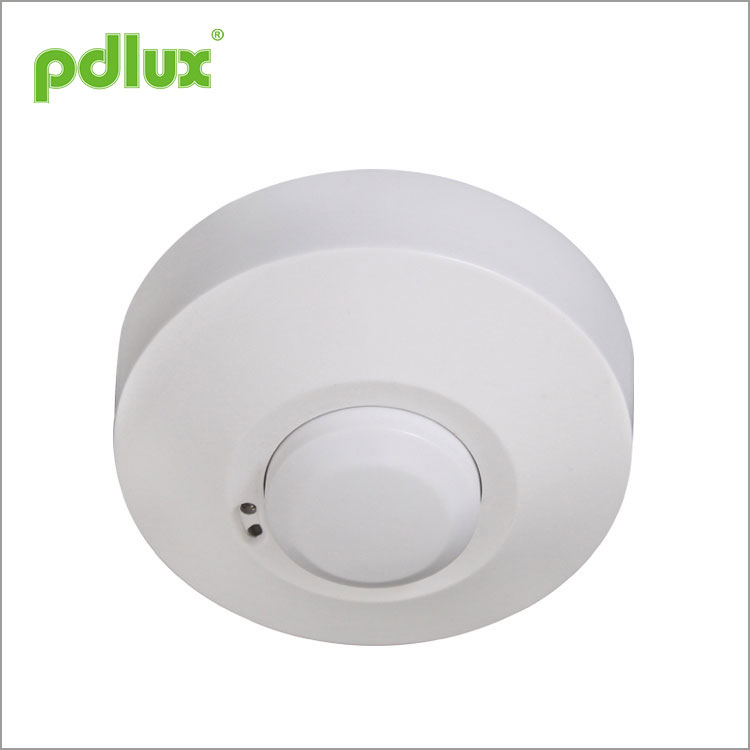

Інструкція щодо мікрохвильового датчика PD-MV1012-Z

Резюме

Червоний сертифікований мікрохвильовий датчик відповідає ефекту мікрохвильового доплера <основний принцип роботи радара>, він може широко використовуватися як автоматичний перемикач управління, система безпеки та автоматична система управління відео ATM, а також інша зона автоматичного управління індукцією . Спосіб виявлення має нижченаведені переваги порівняно з іншими наступними: 1. Безконтактне виявлення, 2. Підходить для поганого навколишнього середовища, несприйнятливий до температури, вологості, шуму, повітря, пилу, світла ... 3. RF здатність перешкоджати, 4. Потужність передачі лише 0,2 мВт, це не зашкодить організму людини. Проста установка + проста проводка. Ми використовуємо відповідний інтегратор мікрообробки не тільки для високої чутливості та широкого діапазону виявлення, а при дуже надійній роботі рівень помилок надзвичайно низький, він може стабільно працювати в діапазоні температур: - 15 ~ + 70 градусів Цельсія.

Червоні сертифіковані мікрохвильові датчики використовують MCU для точного обчислення інформації про вимикач та точно керують реле, яке вмикається в нульовій точці синусоїди, щоб кожне навантаження було включено. У нульовій точці синусоїди уникається проблема пускового струму, спричинена звичайним режимом управління при включенні високої напруги синусоїди, особливо велике реле пошкодження струму, генероване конденсатором великої ємності під впливом сильного Через диверсифікацію поточних електричних навантажень, особливо світлодіодні лампи, енергозберігаючі лампи та люмінесцентні лампи, усі мають конденсатори з різною ємністю. Це катастрофа для реле. Іноді світлодіодна лампа потужністю 50 Вт може генерувати імпульсний струм від 80 до 120А. Звичайне реле 10А витримує лише 3 рази пускового струму, і, ймовірно, реле зламається через кілька днів або кілька разів. Ось чому звичайний датчик на ринку має короткий термін служби і малий струм навантаження.

Для того, щоб подолати цю проблему, сертифіковані мікрохвильові датчики RED застосовують вдосконалений цифровий точний розрахунок, щоб увімкнути навантаження, коли синусоїда має нульовий потенціал, таким чином вирішуючи проблему струму імпульсу навантаження, значно збільшуючи вантажопідйомність і продовжуючи термін служби продукту. Новітній метод управління технологією сенсорного виробництва дозволяє легко контролювати будь-яке навантаження. Це продукт середнього та високого класу. Хоча вартість збільшується порівняно зі звичайною версією, надійність та термін служби виробу значно зростають. Цей продукт дорівнює вибору душевного спокою та вибору безпеки.

Інформація про датчик

1． Зніміть верхню кришку, повернувши її проти годинникової стрілки (див. Рис. 1), а потім затягніть два гвинти, що фіксують середню кришку (див. Рис. 2);
2． Притисніть основу до стелі та позначте отвори для свердління (див. Рис. 3), звертаючи увагу на будь-яку існуючу проводку на стелі;
3． Просвердлите отвори, вставте настінні заглушки (діаметром 6 мм) (див. Рис. 4);

4．Вставте силовий провід і навантажте провід через отвори в основі (див. Рис.5);
5．Вкрутіть основу на місце (див. Рис.6);
6ï¼ŽПідключіть мережеве живлення та навантажувальний провід до клем підключення відповідно до позначки дроту підключення.
7． Закрийте середню кришку (див. Рис. 6) та відрегулюйте регулятор до налаштування;
8． Встановіть скляну тінь і поверніть її за годинниковою стрілкою (див. Рис. 6).

Налаштування діапазону виявлення (чутливість)

Діапазон виявлення - це термін, що використовується для опису радіусів більш-менш кругової зони виявлення, що утворюється на землі після встановлення датчика світла на висоті 2,5 м, поверніть регулятор виявлення повністю проти годинникової стрілки, щоб вибрати мінімальний діапазон виявлення (радіуси приблизно 1 м ) та повністю за годинниковою стрілкою, щоб вибрати максимальний діапазон виявлення (приблизно 8 м радіусів).

УВАГА: При використанні Червоних сертифікованих мікрохвильових датчиків, будь ласка, відрегулюйте чутливість до потрібного положення, будь ласка, не регулюйте чутливість до максимуму, щоб уникнути нормальної роботи виробу, спричиненої неправильним рухом. Оскільки чутливість занадто висока, легко її виявити неправильний рух вітром, що дме листя та завіс, дрібних тварин, і неправильний рух через перешкоди електромережі та електрообладнання. Всі ці свинцеві вироби не працюють нормально!
Якщо виріб не працює нормально, спробуйте знизити чутливість належним чином, а потім протестуйте його.

Встановлення часу

Світло можна налаштувати так, щоб воно залишалося увімкненим протягом будь-якого періоду часу від приблизно 8 секунд (поверніть повністю проти годинникової стрілки) і максимум 12 хвилин (поверніть повністю за годинниковою стрілкою). Будь-який рух, виявлений до закінчення цього часу, повторно запускає таймер. Рекомендується вибрати найкоротший час для регулювання зони виявлення та для проведення тесту на ходьбу.

Налаштування управління світлом

Обраний поріг світлової реакції може становити нескінченно від прибл. 2-2000люкс. Поверніть його повністю проти годинникової стрілки, щоб вибрати режим «від заходу до світанку» приблизно на 2 люкс. Поверніть його повністю за годинниковою стрілкою, щоб вибрати режим денного світла приблизно на 2000 люкс. Ручку потрібно повертати повністю за годинниковою стрілкою під час регулювання зони виявлення та проведення тесту на ходьбу при денному світлі.

Вирішення проблем


Будь ласка, підтвердьте встановлення професії.
Будь ласка, відключіть електропостачання перед установкою та демонтажем.
Переконайтеся, що ви відключили живлення в цілях безпеки.
Неправильна експлуатація спричинила збитки, виробник не несе жодної відповідальності.
