Цифровий мікрохвильовий датчик

Цифровий мікрохвильовий датчик широко застосовується в коридорах, туалетах, ліфтах, домогосподарствах або інших громадських місцях для захисту безпеки або енергозбереження. Він має кілька технічних патентів і є ідеальним вибором для вашого розумного життя

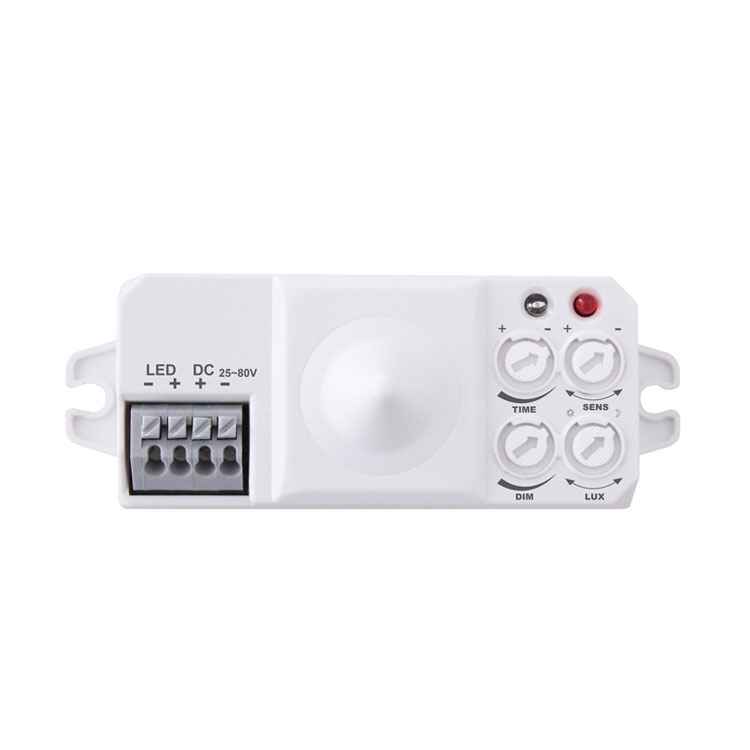

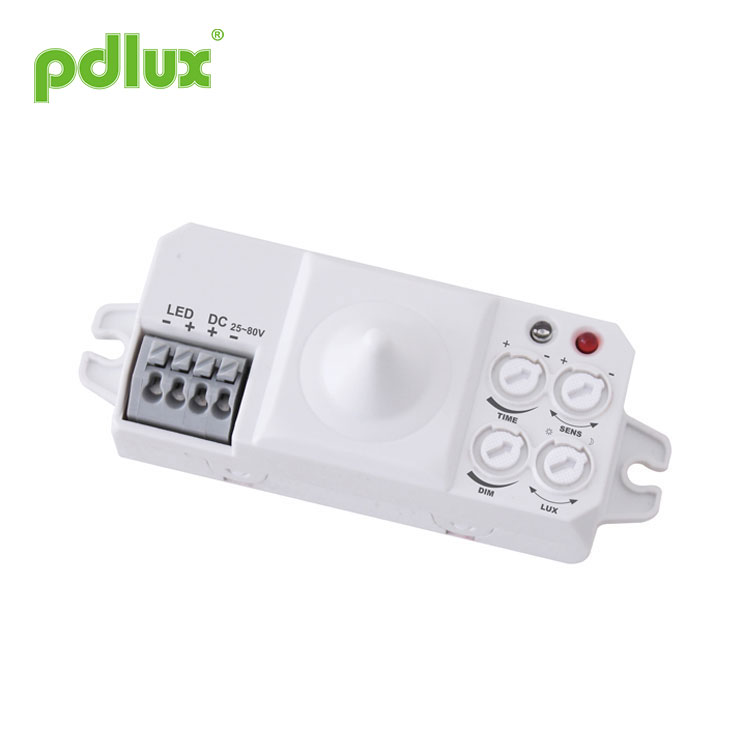

Модель:PD-MV1017MD-C

Надіслати запит

Цифровий мікрохвильовий датчик

Резюме
PD-MV1017MD-C — це високоточний цифровий мікрохвильовий датчик із діапазоном виявлення 360° і робочою частотою 5,8 ГГц. Він застосовує принцип Доплера для випромінювання та прийому сигналів. Він використовує MCU (мікроблок управління), що значно підвищує його точність і знижує частоту помилок. Він витончений на вигляд і компактний за структурою. Його можна самостійно підключити до навантажень або легко встановити всередині світильників з неметалевим абажуром. Він широко використовується в проході, туалеті, ліфті, будинку або інших громадських місцях для захисту безпеки або енергозбереження. Він має кілька технічних патентів і є ідеальним вибором для вашого розумного життя.

особливості
1. Нерадіаційна шкода: його потужність передавача становить менше 0,3 мВт, що не завдає шкоди людському організму.
2.Світлодіодний спеціалізований датчик затемнення: автоматичний запуск режиму затемнення вночі без сигналу руху; автоматичний вихід, коли навколишнє освітлення перевищує 100 люкс.
3. Відсотковий діапазон затемнення: 0%~10%.

Технічні характеристики

Джерело живлення: DC 25-80V
Вихідний струм: <3A
Потужність передачі: <0,3 мВт
Робоча температура: -15°C~+70°C
Ступінь захисту: IP20, Клас 2
Монтаж сидячий: всередині приміщення, стельовий монтаж

ВЧ-система: електрична хвиля 5,8 ГГц CW, діапазон ISM
Кут виявлення: 360° (стельовий монтаж)
Дальність виявлення: 1-8 м (радіуси) (регулюється)
Налаштування часу: 8сек-12хв, (регулюється)
Контроль освітлення: 10-1000LUX, (регульований)

Інформація про датчик

Додатки
Мікрохвилі можуть проникати через скло, пластик і дерево, тому мікрохвильовий датчик можна встановити всередині неметалевого плафона. Наприклад, застосування в світлодіодних освітлювальних приладах, лише якщо виконати підключення, як показано нижче, можна змінити звичайні світлодіодні освітлювальні прилади на автоматичні.

Як зробити підключення:
Світлодіод «+» «-»: підключення до світлодіодної панелі
DC «+» «-»: підключіть до джерела постійного струму (DC 25 ~ 80 В)
Вимоги до живлення світлодіодного приводу: діапазон вихідної напруги становить від 25 до 80 В, постійне джерело живлення з потужністю в межах 100 Вт.

Примітка:Завдяки тому, що датчик підключений до вихідної потужності драйвера та використовує ШІМ для регулювання світла, тому він має особливі вимоги до режиму живлення драйвера. Зазвичай встановлюється з драйвером світлодіодів із вибіркою струму. Якщо світло працювало нестабільно або з низькою яскравістю, це пов’язано з тим, що світлодіодний драйвер не відповідає датчику. Тому користувач повинен вибрати відповідний драйвер із датчиком.
Якщо під час тестування ви помітили, що яскравість світла зростає та повільно зменшується або спостерігався стробоскоп при низькій яскравості. Це не проблема датчика, це через те, що потужність приводу не відповідає датчику, замініть драйвер, щоб вирішити ситуація.

Спосіб налаштування один: потенціометр
Для налаштування значень може знадобитися деякий час, перш ніж вони задовольнять вашу потребу.

Світлодіодний індикатор:
(1) Коли ви виконуєте будь-яке регулювання потенціометрів, загоряється світлодіодний індикатор.
(2) Коли ви виконуєте будь-яке регулювання потенціометрів, через 1 секунду після завершення налаштування світлодіодний індикатор блимає двічі та вимикається, після чого система запам’ятає та автоматично обчислить точну функцію налаштування.

Звернути увагу!
Повільно повертайте потенціометри, під час цього процесу автоматично обчислюється точна функція після налаштування. В іншому випадку ви пропустите ідеальну функцію для налаштування.

(1) Налаштування часу
	При виявленні сигналу руху світлодіодна лампа автоматично вмикається. І якщо протягом часу затримки (8 с ~ 12 хв) немає сигналу, він автоматично вимикається, і ви повинні чекати 4 секунди до наступного виявлення. І будь-який сигнал руху, виявлений протягом визначеного користувачем часу, призведе до того, що система повторно обчислить час. Рекомендується вибрати мінімальний час під час тестування, щоб заощадити енергію та час.
(2) Налаштування діапазону виявлення (чутливість)
	Дальність виявлення – це термін, який використовується для опису радіусів приблизного кола, що кидається на землю, коли він встановлений на висоті 2,5 м. Повністю повернути проти годинникової стрілки – мінімальна відстань (приблизно 1 м), максимально – повністю за годинниковою стрілкою (приблизно 8 м). Якщо статура, фігура та швидкість руху людини змінюються, виявлення також зміниться, тобто вища швидкість призведе до меншої відстані виявлення
Примітка: під час використання цього виробу відрегулюйте чутливість (діапазон виявлення) до відповідного значення, але максимального, щоб уникнути ненормальної реакції, спричиненої легким виявленням неправильного руху листям і шторами, дрібними тваринами або перешкодами живлення. мережеве та електрообладнання. Усе вищезазначене призведе до реакції на помилку. Якщо виріб не працює належним чином, спробуйте належним чином знизити чутливість, а потім перевірте його.
(3) Налаштування керування світлом
	Його можна визначити в діапазоні 10~1000 люкс. Повне обертання проти годинникової стрілки становить приблизно 10 люкс, повністю за годинниковою стрілкою – приблизно 1000 люкс. Ви повинні повернути повністю за годинниковою стрілкою під час тесту денної ходьби або налаштування діапазону виявлення, у цьому випадку керована світлодіодна лампа продовжуватиме горіти незважаючи на навколишнє освітлення.
(4) Освітлення з регулюванням яскравості у відсотках
	Його можна визначити в діапазоні 0%~10%. Коли навколишнє освітлення менше 70 люкс, система запускає режим затемнення. Якщо протягом часу затримки не виявлено жодного сигналу, він увійде у відсоткове освітлення. Після виявлення сигналу освітлення відновлюється до 100%. Він автоматично вийде з режиму затемнення, коли навколишнє освітлення перевищує 100 люкс. Режим затемнення працює цифрово та незалежно.

1、Встановлення на об’єкті, що коливається, призведе до помилкової реакції.
2、Трямлива завіса, яку задуває вітер, призведе до помилкової реакції. Виберіть відповідне місце для встановлення.
3、Встановлення в місцях із завантаженим трафіком призведе до реакції на помилку.
4、Іскри, які утворюються деяким обладнанням поблизу, призведуть до помилкової реакції.

Несправність і рішення

Несправність	Причина несправності	Рішення
Навантаження не працює.	Неправильно налаштована світлова підсвітка.	Відрегулюйте налаштування навантаження.
	Вантаж зламався.	Змініть навантаження.
	Живлення вимкнено.	Увімкніть живлення.
Навантаження працює весь час.	У зоні виявлення присутній безперервний сигнал.	Перевірте налаштування області виявлення.
Навантаження працює, коли сигнал руху відсутній.	Лампа встановлена неправильно, тому датчик не може виявити надійні сигнали.	Знову відрегулюйте місце встановлення.
Навантаження працює, коли сигнал руху відсутній.	Сигнал руху визначається датчиком (рух за стіною, рух дрібних предметів і т.д.)	Перевірте налаштування області виявлення.
Навантаження не працює при виявленні сигналу руху.	Швидкість руху надто висока або визначена область виявлення замала.	Перевірте налаштування області виявлення.

● Будь ласка, підтвердьте професійне встановлення.
● З міркувань безпеки вимкніть живлення перед встановленням і демонтажем.
● Виробник не несе відповідальності за будь-які збитки, спричинені неправильною експлуатацією.

Ми прагнемо підвищувати якість і надійність продукції, однак усі електронні компоненти мають певну ймовірність стати неефективними, що спричинить певні проблеми. Під час проектування ми звернули увагу на надлишкові конструкції та прийняли квоту безпеки, щоб уникнути будь-яких проблем.
Цю інструкцію без нашого дозволу не можна копіювати для будь-яких інших цілей.
