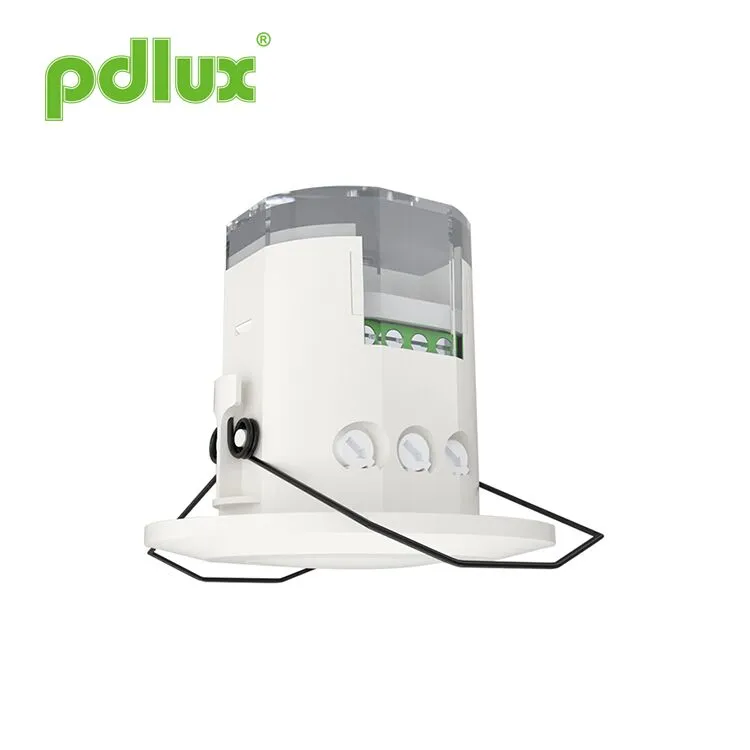

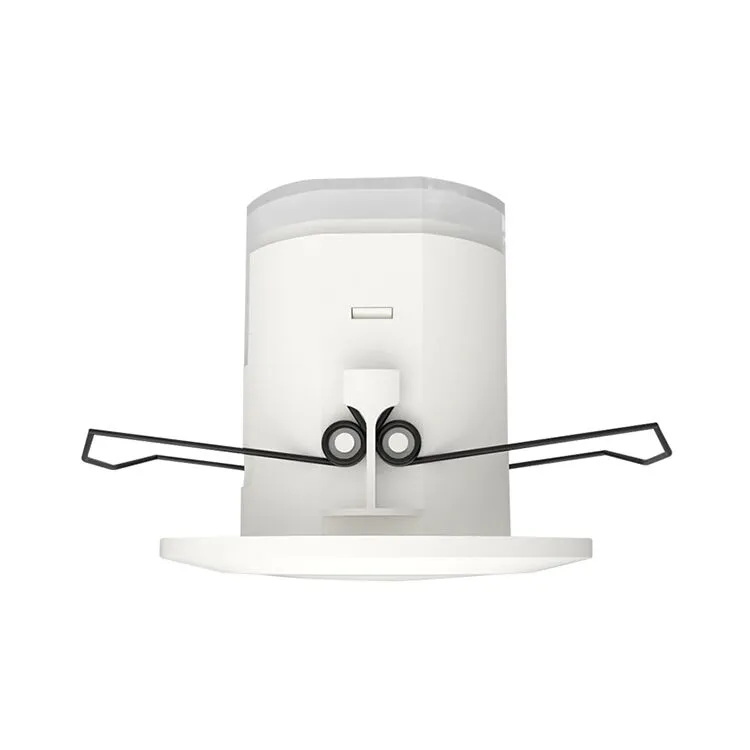

Допплерівський радар Мікрохвильовий датчик руху
Доплерівський радіолокаційний мікрохвильовий датчик руху широко застосовується в коридорах, туалетах, ліфтах, домашніх або інших громадських місцях для захисту безпеки або енергозбереження. Він подає заявку на кілька технічних патентів і є ідеальним вибором для вашого розумного життя.
Модель:PD-MV1018B
Надіслати запит
Допплерівський радар Мікрохвильовий датчик руху
Резюме
Це високоточний цифровий мікрохвильовий датчик з діапазоном виявлення 360° і робочою частотою 5,8 ГГц. Він заснований на принципі Доплера, який об'єднує випромінювання та прийом. Він використовує MCU (мікроблок управління), що значно підвищує його точність і знижує частоту помилок. Він витончений на вигляд і компактний за структурою. Його можна самостійно підключати до навантажень або легко встановлювати всередині світильників з абажуром зі скла або пластику. Він широко використовується в проході, туалеті, ліфті, будинку або інших громадських місцях для захисту безпеки або енергозбереження. Він подає заявку на кілька технічних патентів і є ідеальним вибором для вашого розумного життя.
особливості
1. Нерадіаційна шкода: його потужність передавача нижче 0,3 мВт, що не завдає шкоди людському тілу.
2. Надійна та стабільна продуктивність: він застосовує фільтрацію RC та цифрову фільтрацію в цифровій обробці. Він також використовує технологію цифрового запуску нуля, тобто в нульовій точці він автоматично підключається або автоматично відключається. Він використовує реле високої потужності Tyco для керування виходом, що забезпечує його надійну роботу. Він використовує мікросхему керування живленням, щоб гарантувати його стабільну роботу в 100-240 В змінного струму.
Технічні характеристики
|
Джерело живлення: 100-240 В змінного струму Частота живлення: 50/60 Гц Номінальне навантаження: 1100 Вт Макс. вольфрам (220-240 В змінного струму) 550 Вт Макс. флуоресцентні та світлодіодні (220-240 В змінного струму) 550 Вт Макс. вольфрам (100-130 В змінного струму) 275 Вт Макс. флуоресцентні та світлодіодні (100-130 В змінного струму) Потужність передачі: <0,2 мВт Робоча температура: -15°C~+70°C Рівень захисту: IP20, клас II Налаштування часу: від 8 секунд до 12 хвилин (регулюється) |
Кут виявлення: 360° (монтаж на стелі), 180° (монтаж на стіні) Діапазон виявлення: 2-10 м (радіуси) (регульований)、 (Стельовий монтаж) 25 м макс. (радіуси) (регульований) (Настінний монтаж) Контроль світла: 2-2000LUX (регульований) Монтаж сидячий: всередині приміщення, стельовий монтаж ВЧ-система: електрична хвиля 5,8 ГГц CW, діапазон ISM |
Інформація про датчик
Мікрохвилі можуть проникати через скло, пластик і дерево, тому мікрохвильовий датчик можна встановити всередині плафона зі скла, пластику або дерева певної товщини. Наприклад, застосування в освітлювальних приладах, лише якщо з’єднати, як показано нижче, можна змінити звичайне освітлення на освітлення з автоматичним визначенням.
Дружнє нагадування: встановлюючи дві або більше мікрохвильовок разом, ви повинні триматися на відстані 4 метрів одна від одної, інакше перешкоди між ними призведуть до помилкової реакції.
Спосіб налаштування один: потенціометр
| Налаштування діапазону виявлення (чутливість) | |
|
Дальність виявлення - це термін, який використовується для опису радіусів приблизного кола, що кидається на землю, якщо встановлено на висоті 2,5 м. Повернути ручку повністю проти годинникової стрілки – це мінімальний діапазон, повністю за годинниковою стрілкою – це максимум. |
|
Примітка:Зазначений вище діапазон виявлення досягається у випадку людини, яка має зріст від 1,6 до 1,7 м із середньою фігурою та рухається зі швидкістю 1,0 ~ 1,5 м/с. якщо змінюється статура, фігура та швидкість пересування людини, змінюється і дальність виявлення. Примітка:під час використання цього виробу відрегулюйте чутливість (діапазон виявлення) до відповідного значення, але максимального, щоб уникнути ненормальної реакції, спричиненої легким виявленням неправильного руху листям і шторами, дрібними тваринами або перешкодами електромережі та електричне обладнання. Усе вищезазначене призведе до реакції на помилку. Якщо виріб не працює належним чином, спробуйте належним чином знизити чутливість, а потім перевірте його. Людський рух спричинить індукцію датчика, тому під час тестування функції залиште область індукції та не рухайтеся, щоб запобігти безперервна робота датчика. Дружнє нагадування:встановлюючи дві або більше мікрохвильовок разом, ви повинні триматися на відстані 4 метрів одна від одної, інакше перешкоди між ними призведуть до помилкової реакції.
|
|
| Налаштування часу | |
|
Його можна визначити від 8 секунд (повністю повернути проти годинникової стрілки) до 12 хвилин (повністю повернути за годинниковою стрілкою). Будь-який рух, виявлений до закінчення цього часу, перезапустить таймер. Рекомендується вибрати найкоротший час для налаштування дальності виявлення та для виконання тесту ходьби. |
|
ПРИМІТКА:Коли світло автоматично вимикається, мине 1 секунда, перш ніж датчик буде готовий виявити інший рух, тобто, лише сигнал, виявлений через 1 секунду пізніше, може автоматично ввімкнути світло. Це в основному для налаштування часу затримки від моменту виявлення сигналу та автоматичного ввімкнення світла до автоматичного вимкнення світла. Ви можете визначити час затримки відповідно до ваших практичних потреб. Але вам краще зменшити час затримки заради економії енергії, оскільки мікрохвильовий датчик має функцію безперервного вимірювання, тобто будь-який рух, виявлений до закінчення часу затримки, перезапустить таймер, а світло продовжуватиме лише якщо в радіусі виявлення є людина.
|
|
| Налаштування керування світлом | |
|
Його можна визначити в діапазоні 2~2000 люкс. Щоб повністю повернути ручку проти годинникової стрілки, це приблизно 2 люкси, повністю за годинниковою стрілкою – приблизно 2000 люкс. Під час налаштування зони виявлення та виконання тесту на ходьбу вдень, ви повинні повернути ручку повністю за годинниковою стрілкою. |
| Примітка:будь ласка, не регулюйте три функціональні ручки надмірно. Це тому, що три функціональні ручки були підключені до компонентів напряму, у кожному з трьох компонентів є невеликий стопор, коли ви регулюєте ручки від початку до кінця, надмірне обертання пошкодить стопор, і призведе до 360° безупинно обертатися. Обмеження діапазону налаштування становить 270°, будь ласка, зверніть на це увагу. | |
монтаж
Вимкніть живлення.
Вставте різьбові трубки в шнур живлення та лінію керування.
Підключіть живлення та навантаження до датчика згідно зі схемою підключення.
Поверніть ручки до ідеальних умов
(Будь ласка, визначте параметри відповідно до згаданої вище СПОСІБ НАЛАШТУВАННЯ ОДНОЇ частини.).
1、Встановлення на об’єкті, що коливається, призведе до помилкової реакції.
2、Трямлива завіса, яку задуває вітер, призведе до помилкової реакції. Виберіть відповідне місце для встановлення.
3、Встановлення в місцях із завантаженим трафіком призведе до реакції на помилку.
4、Іскри, які утворюються деяким обладнанням поблизу, призведуть до помилкової реакції.
Несправність і рішення
| Несправність | Причина несправності | Рішення |
| Навантаження не працює. | Неправильно налаштована світлова підсвітка. | Відрегулюйте налаштування навантаження. |
| Вантаж зламався. | Змініть навантаження. | |
| Живлення вимкнено. | Увімкніть живлення. | |
| Навантаження працює весь час. | У зоні виявлення присутній безперервний сигнал. | Перевірте налаштування області виявлення. |
| Навантаження працює, коли сигнал руху відсутній. | Лампа встановлена неправильно, тому датчик не може виявити надійні сигнали. | Знову відрегулюйте місце встановлення. |
| Сигнал руху визначається датчиком (рух за стіною, рух дрібних предметів і т.д.) | Перевірте налаштування області виявлення. | |
| Навантаження не працює при виявленні сигналу руху. | Швидкість руху надто висока або визначена область виявлення замала. | Перевірте налаштування області виявлення. |
● Будь ласка, підтвердьте професійне встановлення.
● З міркувань безпеки вимкніть живлення перед встановленням і демонтажем.
● Виробник не несе відповідальності за будь-які збитки, спричинені неправильною експлуатацією.
Ми прагнемо підвищувати якість і надійність продукції, однак усі електронні компоненти мають певну ймовірність стати неефективними, що спричинить певні проблеми. Під час проектування ми звернули увагу на надлишкові конструкції та прийняли квоту безпеки, щоб уникнути будь-яких проблем.
Цю інструкцію без нашого дозволу не можна копіювати для будь-яких інших цілей.
