Мікрохвильовий доплерівський радарний датчик руху

Мікрохвильовий доплерівський радарний датчик руху широко використовується в коридорах, туалетах, ліфтах, домогосподарствах або інших громадських місцях для захисту безпеки або енергозбереження. Він подає заявку на кілька технічних патентів і є ідеальним вибором для вашого розумного життя.

Модель:PD-MV1016A

Надіслати запит

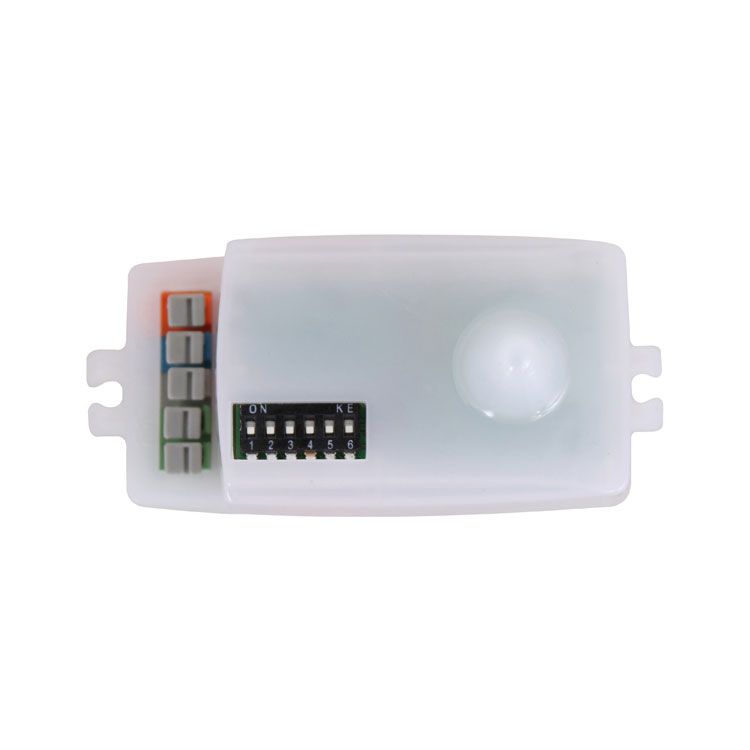

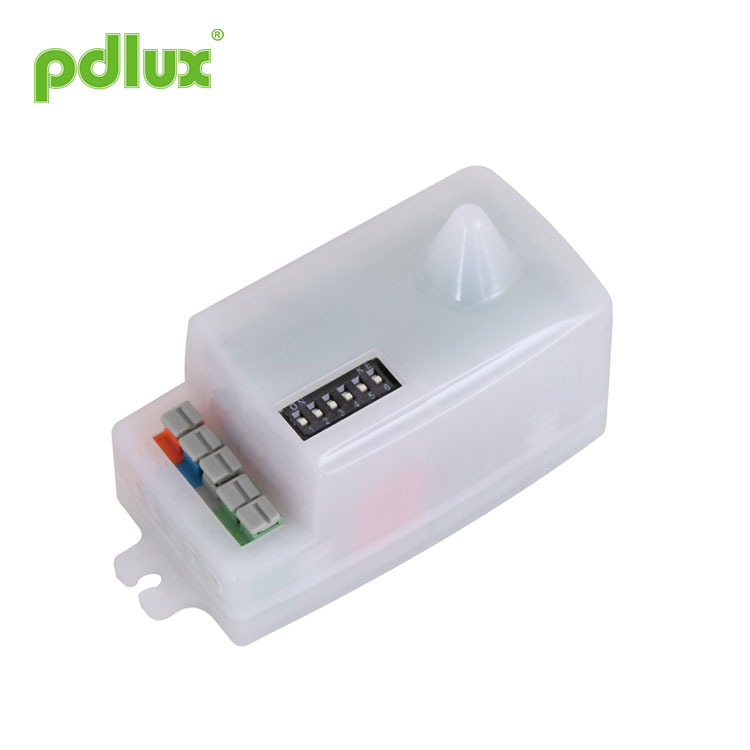

Мікрохвильовий доплерівський радарний датчик руху

Резюме
Це високоточний цифровий мікрохвильовий датчик з діапазоном виявлення 360° і робочою частотою 5,8 ГГц. Він заснований на принципі Доплера, який об'єднує випромінювання та прийом. Він використовує MCU (мікроблок управління), що значно підвищує його точність і знижує частоту помилок. Він витончений на вигляд і компактний за структурою. Його можна самостійно підключати до навантажень або легко встановлювати всередині світильників з абажуром зі скла або пластику. Він широко використовується в проході, туалеті, ліфті, будинку або інших громадських місцях для захисту безпеки або енергозбереження. Він подає заявку на кілька технічних патентів і є ідеальним вибором для вашого розумного життя.

EN 61058-1:2002+A2:2008
EN 50317:2002
EN 301 489-1 V1.8.1 (2008-04)
EN 301 489-3 V1.4.1 (2002-08)
EN 300 440-1 V1.5.1 (2009-03)
EN 300 440-2 V1.3.1 (2009-03)

особливості
1. Нерадіаційна шкода: його потужність передавача нижче 0,3 мВт, що не завдає шкоди людському тілу.
2. Надійна та стабільна продуктивність: він застосовує фільтрацію RC та цифрову фільтрацію в цифровій обробці. Він також використовує технологію цифрового запуску нуля, тобто в нульовій точці він автоматично підключається або автоматично відключається. Він використовує реле високої потужності Tyco для керування виходом, що забезпечує його надійну роботу. Він використовує мікросхему керування живленням, щоб гарантувати його стабільну роботу в 100-240 В/AC.
3. Дистанційне налаштування: він розроблений з функцією дистанційного керування, тобто ви можете попередньо встановити його функцію за допомогою DIP-перемикача або пульта дистанційного керування відповідно до ваших практичних потреб.
4. Повільне вмикання та вимикання: він додається з ШІМ-керованим оптичним роз’єднувачем, який працює зі спеціалізованою контрольованою потужністю для досягнення повільного вмикання та вимикання, тобто, коли виявлено сигнал, контрольований світло буде повільно вмикатися та повільно вимикатися, якщо є не виявлено сигналу протягом заданого часу затримки. Він захищає людину від непридатності, викликаної раптовим світлом або темрявою.

Технічні характеристики

Джерело живлення: 100-240V/AC
Частота живлення: 50/60 Гц
Потужність передачі: <0,3 мВт
Номінальне навантаження:
2400 Вт/10 А, макс., вольфрам (cosφ=1) (220-240 В/змінний струм)
1500 Вт/8 А, макс., флуоресцентний (cosφ=0,5) (220-240 В/змінний струм)
1200 Вт/10 А, макс., вольфрам (cosφ=1) (100-130 В/змінний струм)
800 Вт/8 А, макс., флуоресцентний (cosφ=0,5) (100-130 В/змінний струм)
Робоча температура: -15°C~+70°C

Рівень захисту: IP20, клас II
Монтаж сидячий: всередині приміщення, стельовий монтаж
ВЧ-система: електрична хвиля 5,8 ГГц CW, діапазон ISM
Кут виявлення: 360°
Діапазон виявлення: 1м-3м-6м-11м (радіуси) (регульований)
Налаштування часу: 8сек-1хв-5хв-12хв, (регулюється)
Управління світлом:
10LUX-50LUX-200LUX-1000LUX, (регульована)
Споживана потужність: прибл. 0,5 Вт

Інформація про датчик

Додатки
Мікрохвилі можуть проникати через скло, пластик і дерево, тому мікрохвильовий датчик можна встановити всередині плафона зі скла, пластику або дерева певної товщини. Наприклад, застосування в освітлювальних приладах, лише якщо з’єднати, як показано нижче, можна змінити звичайне освітлення на освітлення з автоматичним визначенням.
< Під’єднайте N, L до живлення; Під’єднайте N, L’ до навантаження. >

Наведене вище застосування в освітлювальних приладах є одним із багатьох практичних застосувань. Ви також можете встановити один або кілька всередині стелі або підлоги, щоб контролювати весь прохід.
Дружнє нагадування: встановлюючи дві або більше мікрохвильовок разом, ви повинні триматися на відстані 4 метрів одна від одної, інакше перешкоди між ними призведуть до помилкової реакції.

Спосіб налаштування перший: DIP-перемикач
Як показано нижче, за допомогою S1, S2 установіть значення керування світлом, S3, S4 — час затримки, S5, S6 — діапазон виявлення. Щоб налаштувати значення, може знадобитися деякий час, перш ніж вони задовольнять вашу потребу.

(1) Налаштування керування світлом

Його можна визначити в діапазоні 10~1000 люкс. Для встановлення перемикача в положення ON потрібно поставити «1», у положення OFF – «2». Прочитайте показану справа відповідну таблицю положення перемикача до значення керування світлом.

(2) Налаштування часу
Його можна визначити від 8 секунд до 12 хвилин. Будь-який рух, виявлений до закінчення цього часу, перезапустить таймер. Рекомендується вибрати найкоротший час для налаштування діапазону виявлення та для виконання тесту ходьби. Для встановлення перемикача в положення ON потрібно поставити «1», у положення OFF – «2». Прочитайте показану справа відповідну таблицю положення перемикача до часу затримки.

Це в основному для налаштування часу затримки від моменту виявлення сигналу та автоматичного ввімкнення світла до автоматичного вимкнення світла. Ви можете визначити час затримки відповідно до ваших практичних потреб. Але вам краще зменшити час затримки заради економії енергії, оскільки мікрохвильовий датчик має функцію безперервного вимірювання, тобто будь-який рух, виявлений до закінчення часу затримки, перезапустить таймер, а світло продовжуватиме лише якщо в радіусі виявлення є людина.

(3) Налаштування діапазону виявлення (чутливість)
Дальність виявлення – це термін, який використовується для опису радіусів приблизно кругового відкидання на землю, встановленого на висоті 2,5 м. Для встановлення перемикача в положення ON потрібно поставити «1», у положення OFF – «2». Прочитайте показану справа відповідну таблицю положення перемикача на діапазон виявлення.

Примітка:під час використання цього виробу відрегулюйте чутливість (діапазон виявлення) до відповідного значення, але максимального, щоб уникнути ненормальної реакції, спричиненої легким виявленням неправильного руху листям і шторами, дрібними тваринами або перешкодами електромережі та електричне обладнання. Усе вищезазначене призведе до реакції на помилку. Якщо виріб не працює належним чином, спробуйте належним чином знизити чутливість, а потім перевірте його. Рух людини спричинить індукцію датчика, тому під час тестування функції залиште область індукції та не рухайтесь, щоб запобігти безперервній роботі датчика.

Дружнє нагадування:встановлюючи дві або більше мікрохвильовок разом, ви повинні триматися на відстані 4 метрів одна від одної, інакше перешкоди між ними призведуть до помилкової реакції.

Другий спосіб налаштування: дистанційне керування
ON: натисніть ON, підключене навантаження буде працювати протягом 6 годин, а потім автоматично перейде в режим AUTO.
ВИМК.: натисніть ВИМК., підключене навантаження буде вимкнено на 6 годин, а потім автоматично перейде в режим AUTO.
AUTO: натисніть AUTO, датчик перейде в режим автоматичного визначення, тобто, коли виявлено сигнал і інтенсивність навколишнього освітлення нижча за задане значення, навантаження працює.

Дружнє нагадування:є два способи визначення його функції, і останнє визначення буде ефективним і залишатиметься дійсним, навіть якщо датчик перезапуститься.

1、Встановлення на об’єкті, що коливається, призведе до помилкової реакції.
2、Трямлива завіса, яку надуває вітер, призведе до помилкової реакції. Виберіть відповідне місце для встановлення.
3、Встановлення в місцях із завантаженим трафіком призведе до реакції на помилку.
4、Іскри, які утворюються деяким обладнанням поблизу, призведуть до помилкової реакції.

Помилка і рішення

Несправність	Причина несправності	Рішення
Навантаження не працює.	Неправильно налаштована світлова підсвітка.	Відрегулюйте налаштування навантаження.
	Вантаж зламався.	Змініть навантаження.
	Живлення вимкнено.	Увімкніть живлення.
Навантаження працює весь час.	У зоні виявлення присутній безперервний сигнал.	Перевірте налаштування області виявлення.
Навантаження працює, коли сигнал руху відсутній.	Лампа встановлена неправильно, тому датчик не може виявити надійні сигнали.	Знову відрегулюйте місце встановлення.
Навантаження працює, коли сигнал руху відсутній.	Сигнал руху визначається датчиком (рух за стіною, рух дрібних предметів і т.д.)	Перевірте налаштування області виявлення.
Навантаження не працює при виявленні сигналу руху.	Швидкість руху надто висока або визначена область виявлення замала.	Перевірте налаштування області виявлення.

● Будь ласка, підтвердьте професійне встановлення.
● З міркувань безпеки вимкніть живлення перед встановленням і демонтажем.
● Виробник не несе відповідальності за будь-які збитки, спричинені неправильною експлуатацією.

Ми прагнемо підвищувати якість і надійність продукції, однак усі електронні компоненти мають певну ймовірність стати неефективними, що спричинить певні проблеми. Під час проектування ми звернули увагу на надлишкові конструкції та прийняли квоту безпеки, щоб уникнути будь-яких проблем.
Цю інструкцію без нашого дозволу не можна копіювати для будь-яких інших цілей.
