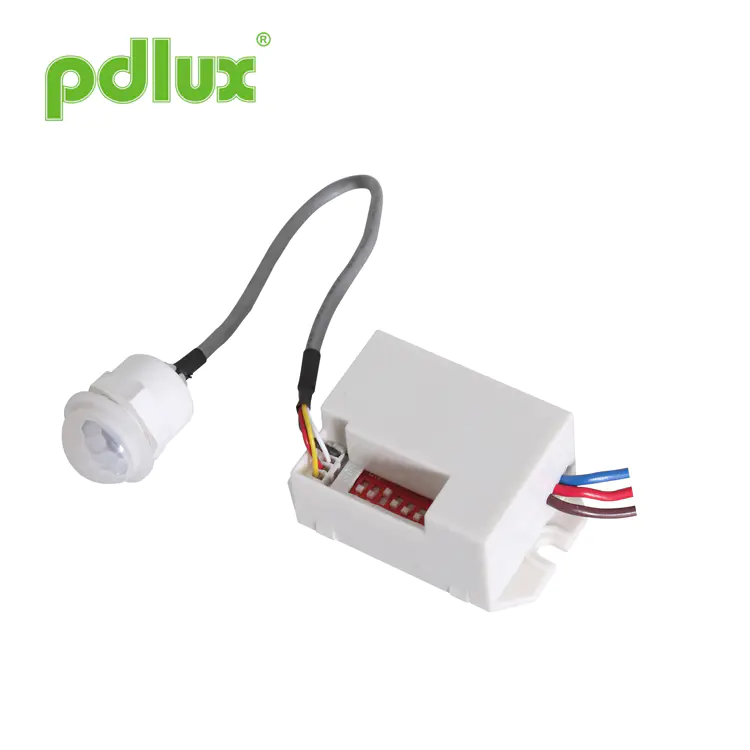

Міні -інфрачервоний датчик руху Smart Switch DC 12V детектор

Міні -інфрачервоний датчик руху Smart Switch DC 12V детектор - це енергетичний автоматичний перемикач датчика, він може ідентифікувати день і ніч. Він приймає інфрачервоний детектор, IC та SMD -технологію, коли хтось вводить його діапазон виявлення і викликав його роботу, інфрачервоний детектор увімкне лампу, після того, як він залишить свій діапазон, лампа автоматично вимикається. Він може автоматично виявляти освітлення навколишнього світла та встановити та відрегулювати значення відповідно до необхідності факту. Наприклад, світло увімкнеться і спрацює, коли освітлення навколишнього світла під час встановлення значення. Як тільки він перевищує значення налаштування, світло припинить працювати. Його можна встановити в приміщенні, коридорі та громадському будівництві.

Модель:PD-PIR115

Надіслати запит

Mini Infrared Motion Sensor Smart Switch DC 12V Detector Специфікація

Введення	12 ± 1 В постійного струму	Виявлення діапазону	8м (22 ° C) (регулюється)
Випуск	Макс.12В постійного струму, 2,5А / 30 Вт	Виявлення кута	100 °
Світловий контроль	<10 ~ 2000Lux (регульований)	Робоча температура	-10 ~+40 ° C
Час часу	5s 、 30s 、 1 хв 、 3 хв 、 5 хв 、 8 хв. (Регульований)	Робоча вологість	≤93%RH

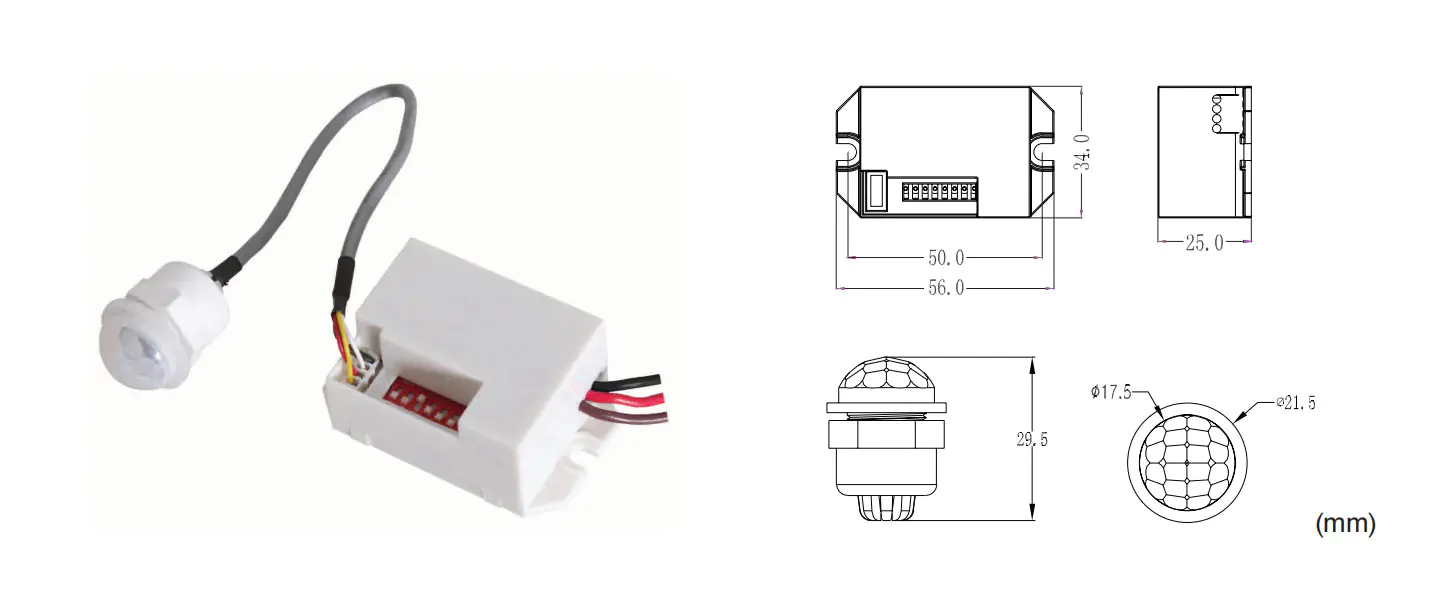

Ім'я кожної частини

Name Of Each Part

Інформація про сенсор

Sensor Information

Функціонування

1.адопти 8-бітний перемикач DIP:
· Ви можете вибрати робоче світло, щоб працювати лише у світлі нижче 10 -ти чи в будь -якому світлі;
· Регульована чутливість;
· Виберіть робочий час навантаження: 5S, 30S, 1 хв, 3 хв, 5 хв, 8 хв.
2. Час роботи навантаження може затримати
Автоматично: він повторно компенсує час після останнього зондування;
3. OUT підключити інфрачервоний детектор та сенсибілізаційний резистор;
4. ПРОМАЛЬНА структура та використання зручної.

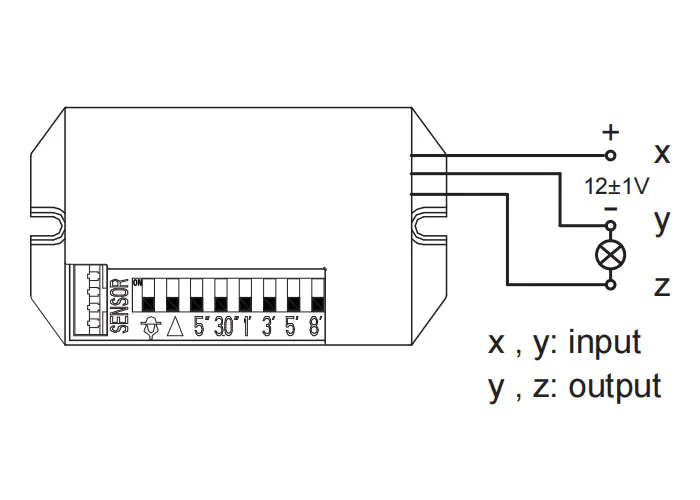

Фігура підключення

Підключіть проводку до клем відповідно до схеми.
Кольори дроту: x- червоний (+) y- чорний (-) z- коричневий (+')
ПОПЕРЕДЖЕННЯ: Не належить коротким замиканням жодних клем.

Налаштування перемикача DIP

1． Робочий світ () Вибір:
· Коли немає ковзання, він може працювати в будь -якому ступені світла;
· Коли ковзає до уваги, він може працювати лише вночі (<10Lux).
2. Чутливість () Вибір:
· Коли не слайд, на високу чутливість;
· Коли ковзає ввімкнути, низька чутливість.
3. Часовий час (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Виберіть певну затримку часу, ви лише ковзаєте його на положення.

Увага

Використовуючи цей продукт, налаштуйте чутливість до відповідної позиції, що вам потрібно, Будь ласка, не регулюйте чутливість до максимуму, щоб уникнути продукту не працює Зазвичай викликаний неправильним рухом. Тому що чутливість занадто висока легко виявляє Неправильний рух від вітру, що дме листя та штори, маленькі тварини та неправильний рух шляхом втручання живлення сітки та електричного обладнання. Усі ці ведучі продукт - ні Працюйте нормально!
Коли продукт не працює нормально, спробуйте знизити чутливість належним чином, а потім перевірити це.

Тест

· Слайд -занурення 5 ″ на положення, а інше знаходиться на початковому положенні;
· Увімкніть живлення, після вимкнення навантаження датчик вводить стабільний робочий стан;
· Зрозуміти це один раз, навантаження увімкнено, а після 5S воно автоматично вимикається;
· Якщо slide dip () на положення, протестуйте його вдень, відчуйте це, навантаження не буде увімкнено, покрити сенсибілізаційний резистор непрозорим об'єктом, відчуйте, що ще раз навантаження буде увімкнено, і після 5 -х років він повернеться вимкнено автоматично.

На випадки

Його можна встановити в приміщенні, коридорі та громадському будівництві.
Встановлено всередині пристрою з неметалічними матеріалами.
Наприклад, додайте датчик, від одного звичайного освітлення до автоматичної лампи датчика.
For Occasions

Принцип роботи світла
Operating Principle Of The Light-Control

Принцип експлуатації часу встановлення часу
Operating Principle Of Time-Setting

Зверніть увагу на встановлення
Pay Attention To Installation

Увага

· Персонал, що встановлює, повинен бути електриком або з кореляційним досвідом;
· Не забудьте встановити пристрій на місці, де Sun Shine, струм та зміна температури, наприклад, кондиціонер, повітря тепле;
· Не вибирайте об'єкт Sway як встановлення бази;
· Перед діапазоном сенсу не повинно бути обструкції чи рухомого об'єкта, щоб впливати на його виявлення.

Зауваження

1. Тримайте датчик обличчям до області, куди зазвичай рухається людина.
2. Зберігайте обличчя датчика до положення навколишнього світла, щоб отримати набагато точнішу настройку освітлення.
3. Якщо знову виявити сигнал протягом затримки часу, затримка часу буде закінчена.

● При використанні в різних умовах, будь ласка, не регулювати чутливість до найвищої.
Тому що це може легко призвести до несправності.
● Будь ласка, підтвердьте префесійну установку.
● Будь ласка, відключіть джерело живлення перед операціями встановлення та зняття.
● Переконайтесь, що ви відрізали потужність для цілей безпеки.
● Неправильна експлуатація спричинила втрати, виробник не бере на себе відповідальності.
Ми прагнемо сприяти якості та надійності продукції, однак усі електронні компоненти мають певні ймовірності стати неефективними, що спричинить певні неприємності. Коли проектування ми звернули увагу на надмірні конструкції та прийняті квоти безпеки, щоб уникнути будь -яких проблем.
Ця інструкція, без нашого дозволу, не повинна копіюватись для будь -яких інших цілей.
