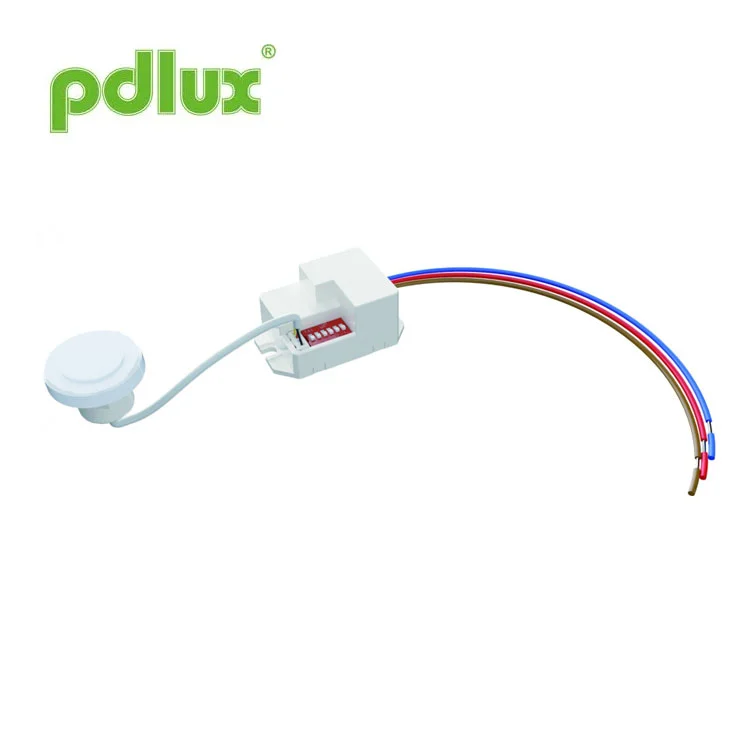

Новий мікрохвильовий датчик із круглою головкою 5,8 ГГц для вузьких коридорів і сходів
Модель:PD-MB15F
Надіслати запит

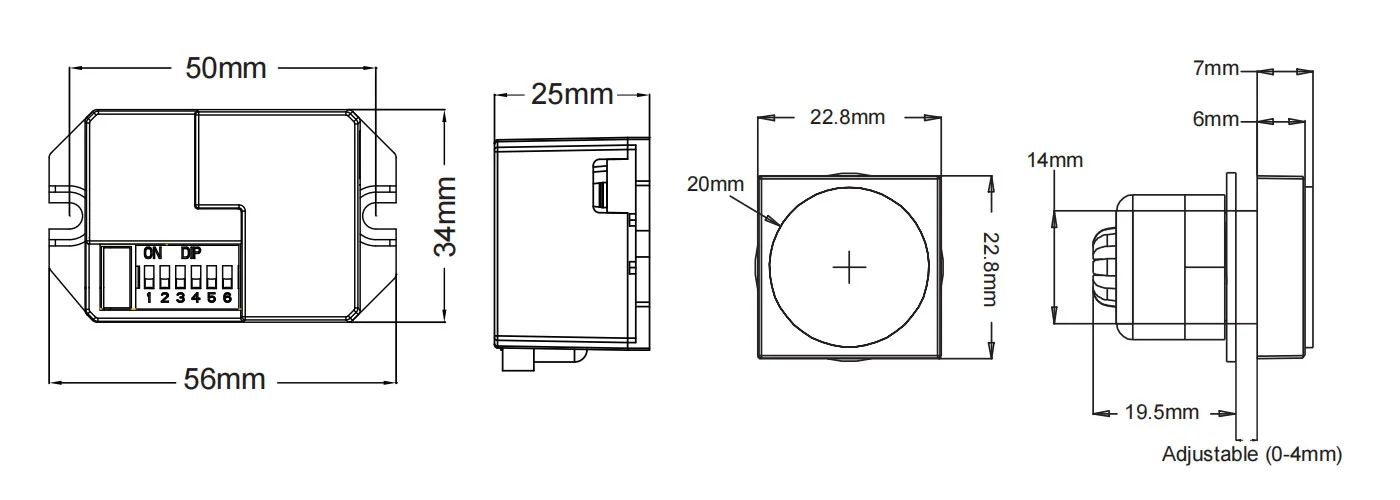

Розмір продукту
Резюме
Це високоточний цифровий мікрохвильовий датчик з діапазоном виявлення 360° і робочою частотою 5,8 ГГц. Він заснований на принципі Доплера, який об'єднує випромінювання та прийом. Він використовує MCU (мікроблок управління), що значно підвищує його точність і знижує частоту помилок. Він витончений на вигляд і компактний за структурою. Його можна самостійно підключити до навантажень або легко встановити всередині світильників з абажуром зі скла або пластику. Він широко використовується в проході, туалеті, ліфті, будинку або інших громадських місцях для захисту безпеки або енергозбереження.
особливості
1. Нерадіаційна шкода: його потужність передавача нижче 0,2 мВт, що не завдає шкоди людському організму.
2. Сильна здатність проти перешкод, може працювати в діапазоні температур від -15 ℃ до +70 ℃.
3. Частота постійна, і дрейфу частоти в діапазоні частот не буде.

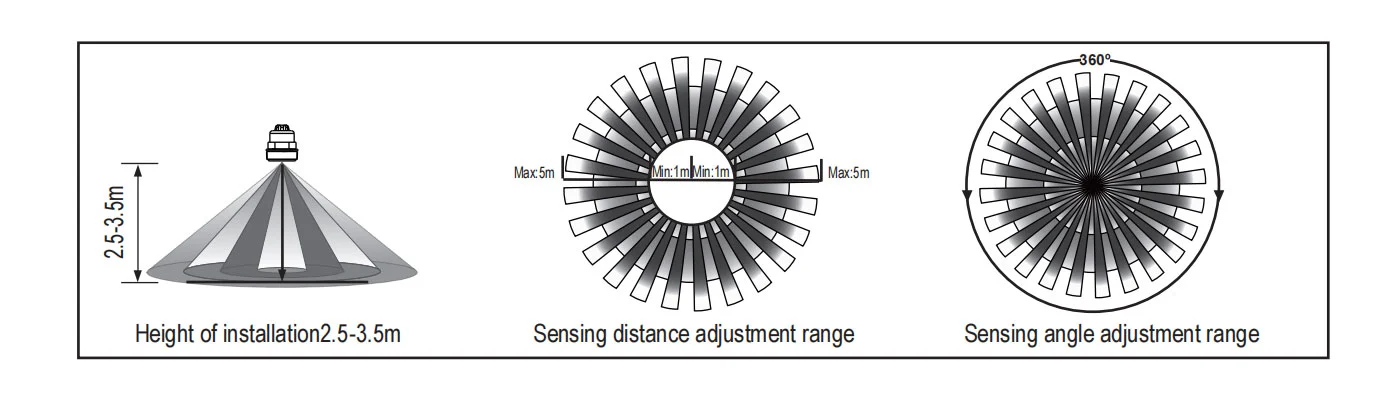

Інформація про датчик

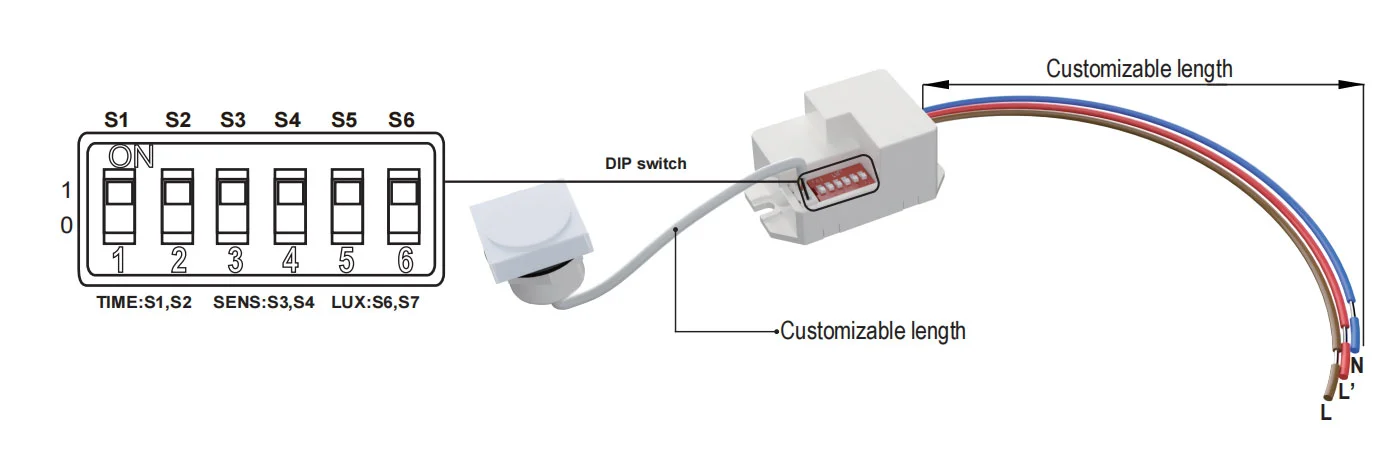

Спосіб налаштування: DIP-перемикач
Технічні характеристики
=| Джерело живлення | 220-240 В змінного струму |
| Частота живлення | 50 Гц |
| ВЧ система | 5,8 ГГц（Центральна частота） електрична хвиля CW, діапазон ISM |
| Номінальне навантаження | 800 Вт Макс.вольфрам 200 Вт макс. люмінесцентні та світлодіодні |
| Рівень захисту | IP20, клас II |
| Монтаж сід | всередині приміщення, стельовий монтаж |
| Потужність передачі | <0,2 мВт |
| Кут виявлення | 360° |
| Дальність виявлення | 1м-2м-4м-5м (радіуси.) (регульований) |
| Налаштування часу | 8сек-3хв-10хв-15хв, (регулюється) |
| Світло-контроль | 10LUX-50LUX- >2000LUX, (регулюється |
| Споживана потужність | приблизно 0,5 Вт |
| Робоча температура | -15°C~+70°C |

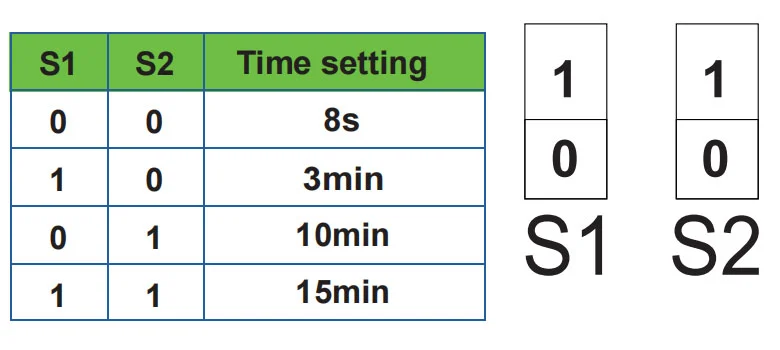

Налаштування часу S1 S2
Його можна визначити як від 8 секунд до 15 хвилин. Будь-який рух, виявлений до закінчення цього часу, перезапустить таймер. Рекомендується вибрати найкоротший час для налаштування діапазону виявлення та для виконання тесту ходьби. Для встановлення перемикача в положення ON потрібно поставити «1», у положення OFF – «0».
Це в основному для налаштування часу затримки від моменту виявлення сигналу та автоматичного ввімкнення світла до автоматичного вимкнення світла. Ви можете визначити час затримки відповідно до ваших практичних потреб. Але вам краще зменшити час затримки в цілях економії енергії, оскільки мікрохвильовий датчик має функцію безперервного визначення, тобто будь-який рух, виявлений до закінчення часу затримки, перезапустить таймер, і світло буде продовжувати світитися, лише якщо в зоні виявлення є людина.

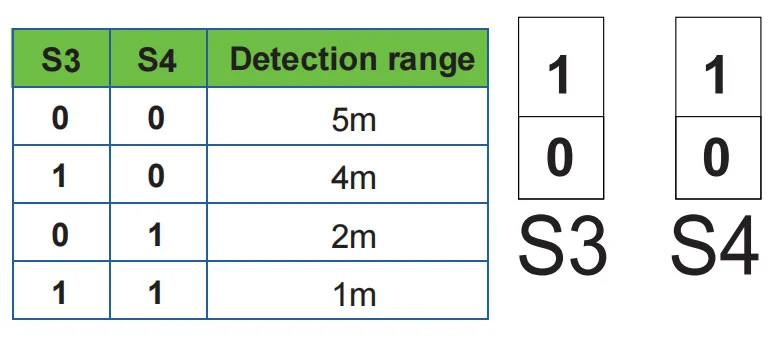

Налаштування діапазону виявлення (чутливості) S3 S4
Дальність виявлення - це термін, який використовується для опису радіусів приблизно кругового відкидання на землю, коли він встановлений на висоті 3 м. Для встановлення перемикача в положення ON потрібно поставити «1», у положення OFF – «0».
Примітка: під час використання цього виробу налаштуйте чутливість (діапазон виявлення) до відповідного значення, але максимального, щоб уникнути ненормальної реакції, спричиненої легким виявленням неправильного руху листям і завісами, дрібними тваринами або перешкодами електромережі та електричного обладнання. Усе вищезазначене призведе до реакції на помилку. Якщо виріб не працює належним чином, спробуйте належним чином знизити чутливість, а потім перевірте його. Рух людини спричинить індукцію датчика, тому під час тестування функції залиште область індукції та не рухайтесь, щоб запобігти безперервній роботі датчика.

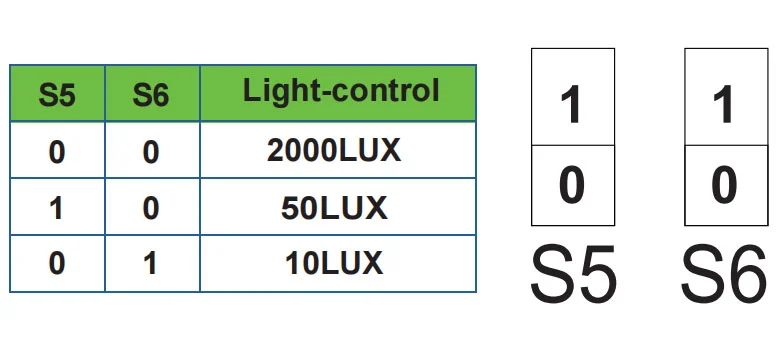

Налаштування керування світлом S5 S6
Його можна визначити в діапазоні 10~>2000 LUX. до встановіть перемикач у положення «УВІМК.» — «1», у положення «ВИМК.» — «0».
Цей посібник призначений для програмування поточного вмісту цього продукту, будь-які зміни та модифікації виробник може вносити без попередження!
Суворо заборонено копіювати вміст інструкції з використанням для будь-яких інших цілей без дозволу компанії
| Несправність | Причина несправності | Рішення |
| Навантаження не працює. | Неправильно налаштована світлова підсвітка. | Відрегулюйте налаштування навантаження. |
| Вантаж зламався. | Змініть навантаження. | |
| Живлення вимкнено. | Увімкніть живлення. | |
| Навантаження працює весь час. | У зоні виявлення присутній безперервний сигнал. | Перевірте налаштування область виявлення. |
| Навантаження працює, коли є сигнал руху не виявлено. | Лампа встановлена неправильно, тому датчик не працює виявляти надійні сигнали. | Знову відрегулюйте місце встановлення. |
| Сигнал руху виявляється датчиком (рух за стіною, рух дрібних предметів тощо) | Перевірте налаштування області виявлення. | |
| Навантаження не працює при виявленні сигналу руху. | Швидкість руху надто висока або визначена область виявлення замала. | Перевірте налаштування області виявлення. |
УВАГА! Наступні ситуації призведуть до реакції на помилку.
1. Встановлення на об'єкт, що коливається, призведе до помилкової реакції.
2. Тремтяча завіса, яку надуває вітер, призведе до помилкової реакції. Виберіть відповідне місце для встановлення.
3. Встановлення в місцях із завантаженим трафіком призведе до реакції на помилку.
4. Іскри, які утворюються деяким обладнанням поблизу, призведуть до помилкової реакції.
● Будь ласка, підтвердьте професійне встановлення.
● З міркувань безпеки вимкніть живлення перед встановленням і демонтажем.
● Будь-які збитки, спричинені неправильною експлуатацією, виробник не несе жодної відповідальності.
