PDLUX PD-M330-C 5,8 ГГц MMWAVE Детектор присутності людини
Використовуйте FMCW для виявлення людей у визначеній області. Поєднуючи обробку радіолокаційних сигналів з точним алгоритмом виявлення людини, може бути досягнуто високої чутливості людини, що може виявити рухомі та стаціонарні цілі людини. Виявляється біологічна присутність (в основному людське тіло) з такими характеристиками, як дихання та серцебиття в діапазоні виявлення, так що людське тіло можна було відчути без рухів тіла, включаючи людей, що сплять.
Модель:PD-M330-C
Надіслати запит
Резюме
Використовуйте FMCW для виявлення людей у визначеній області. Поєднуючи обробку радіолокаційних сигналів з точним алгоритмом виявлення людини, може бути досягнуто високої чутливості людини, що може виявити рухомі та стаціонарні цілі людини. Виявляється біологічна присутність (в основному людське тіло) з такими характеристиками, як дихання та серцебиття в діапазоні виявлення, так що людське тіло можна було відчути без рухів тіла, включаючи людей, що сплять.
Специфікація
| Робоча частота: | 5,8 ГГц |
| Оцінене навантаження: | 800 Вт (резистивний)/300 Вт (ємність) |
| Номінальна напруга: | 100-240V змінного струму, 50/60 Гц |
| Вихідний сигнал: | Перемикач увімкнення/вимкнення |
| Споживання енергії в режимі очікування: | <0,4 Вт |
| Висота установки: | 2,5-6м |
| Радіус виявлення: | > 2-6м (регульований) |
| Діапазон управління світлом: | 5-300LUX - денний час |
| Затримка відключення: | Від 10 секунд до 8 хвилин (Встановіть відключення затримки час за потребою) |
| Рівень захисту: | IP20 |

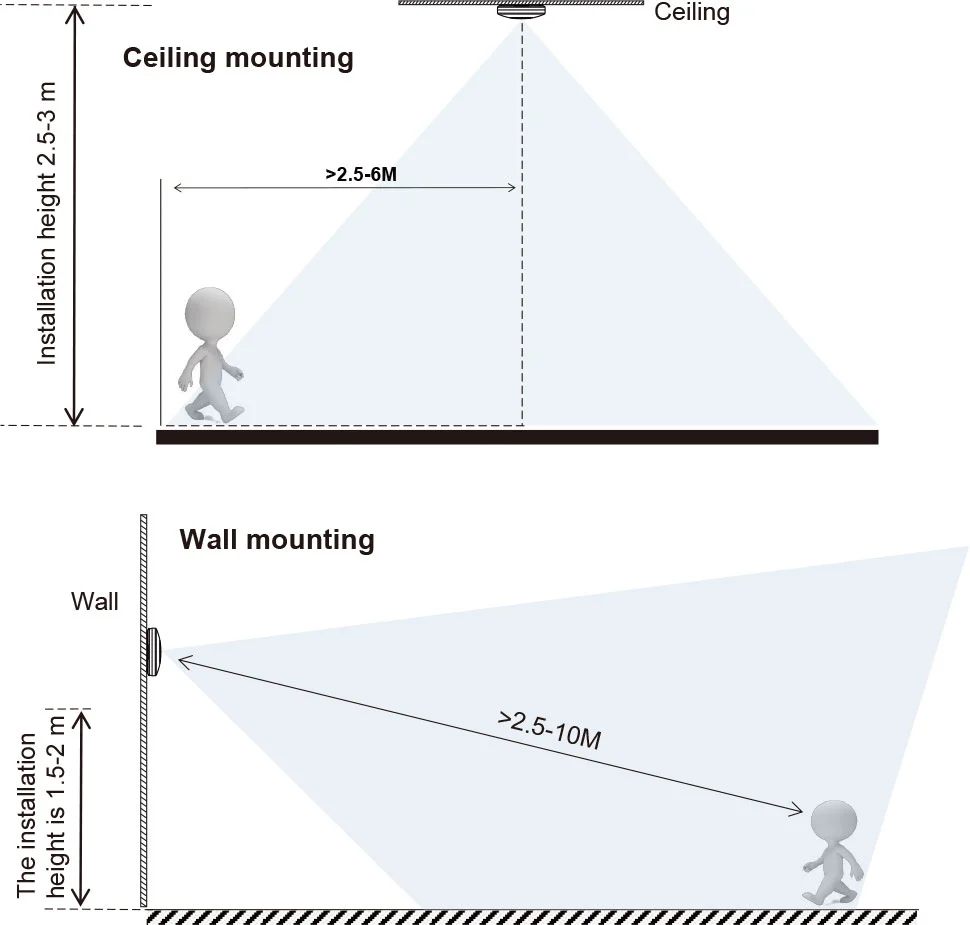

Схематична схема розподілу області виявлення
Функціонування
Визначте день і ніч автоматично. Може регулювати навколишнє світло відповідно до вашого бажання: Коли зверніться до Сонця (Макс), воно буде працювати в денний час і вночі. Коли звернеться до Місяця (хв), він буде працювати лише за менш ніж 10 -ти обставин. Що стосується коригування, будь ласка, зверніться до способу тестування.
Постачання часу додається постійно: Коли він отримує другий індукційний сигнал після першого індуктора, він ще раз обчислить час на решті першої базової затримки. (Встановіть час)
Коригування затримки: можна встановити за потребою. Мінімальне значення становить 10 секунд, а максимальне значення - 8 хвилин

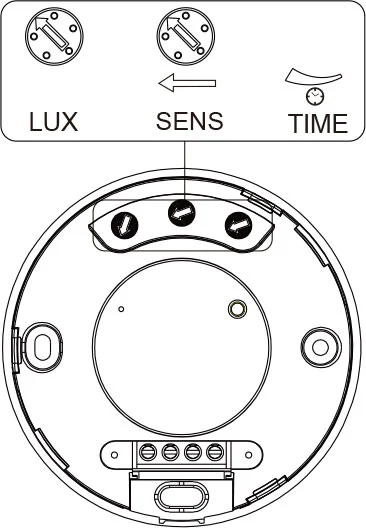

(1) Налаштування контролю світла
Відрегулювати робоче світло. Поверніть за годинниковою стрілкою, щоб збільшити його і повернути анти-годинникову стрілку, щоб зменшити його. Коли зверніться до Mini, він буде працювати лише нижче світлового контролю приблизно 10, коли вони перетворюються на максимум, він може працювати будь-яким світлом.
(2) Налаштування часу
Відрегулюйте часові роботи робочої роботи. Поверніть за годинниковою стрілкою, щоб збільшити його і повернутись проти годинникової стрілки, щоб зменшити його. Налаштування часу становить приблизно 8 хв, коли зверніться до максимуму, а налаштування часу становить приблизно 10 секунд, коли зверніться до мінімуму.
(3) Налаштування діапазону виявлення (чутливість)
Відстань виявлення мінімум при поверненні проти годинникової стрілки на дно і максимум при поверненні за годинниковою стрілкою на дно.
Максимальний діапазон цільової цільової радіолокації становить 6-метрову відстань між людським тілом та датчиком, а діапазон виявлення-2-6м.
Примітка: Коли світло буде автоматично вимкнеться, це займе 1 секунду, перш ніж датчик буде готовий виявити інший рух, тобто лише сигнал, виявлений через 1 секунди пізніше, світло може бути автоматичним.
Це головним чином для регулювання часу затримки з моменту виявлення сигналу та легкого автоматичного до дої до світла автоматичного оф. Ви можете визначити час затримки до практичної потреби. Але вам краще знизити час затримки заради енергозбереження, оскільки інфрачервоний датчик має функцію безперервного зондування, тобто будь-який рух, виявлений до того, як час затримки буде повторно запустити таймер, і світло буде тривати лише в тому випадку, якщо в діапазоні виявлення є людина.

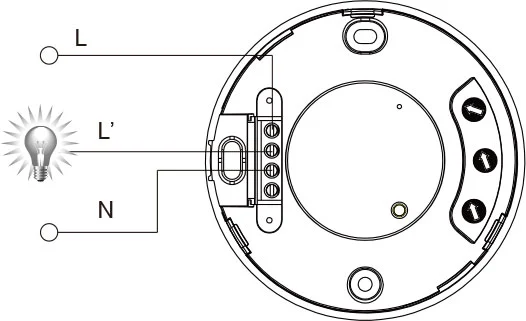

Діаграма підключення
● Підключіть n, l з потужністю;
● Підключіть n, l 'з навантаженням.

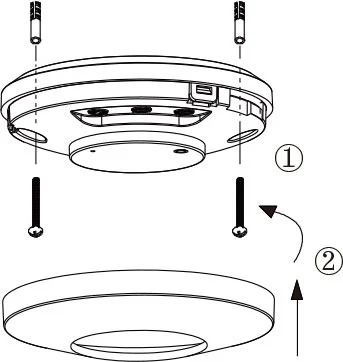

Інструкція з установки
Примітка:
Перед встановленням вимкнення живлення
Тест
1. Поверніть ручку люкс за годинниковою стрілкою на максимум (сонце). Переверніть ручку часу проти годинникової стрілки до мінімуму.
2. Після включення живлення, якщо не буде виявлено безперервного сигналу, контрольоване навантаження перестане працювати через 10 секунд до 8 хвилин.
3. Після виявлення навантаження працює і індикатор увімкнено. Через 10 секунд до 8 хвилин, якщо не виявлено безперервного сигналу, індикаторний світло перестає працювати. Якщо сигнал виявляється через 10 секунд, навантаження повинно починати працювати, індикаторний світло повинен освітлювати, і припиняти роботу через 5 секунд до 8 хвилин. У цей час не виявлено безперервного сигналу.
4. Обертайте ручку люкс проти годинникової стрілки до мінімуму. Якщо випробування проводиться при 10 уламках або вище, навантаження не повинно працювати після того, як індуктивне навантаження перестає працювати; Але якщо покрити вікно виявлення непрозорим об'єктом (рушник тощо), навантаження буде працювати. За відсутності зондувальних сигналів навантаження повинно припинити працювати протягом 10 секунд до 8 хвилин.
Цей посібник призначений для поточного програмування вмісту цього продукту, є якісь зміни та модифікації виробника без попереднього повідомлення!
Скотично копіювати вміст посібника з інструкції суворо заборонено для будь -якої іншої мети без дозволу Компанії.
