Датчик руху PIR Smart Detector 220-240V/100-130V змінного струму

Датчик руху PIR Smart Detector 220-240V/100-130V змінного струму-це енергетичний автоматичний датчик, він може ідентифікувати день і ніч. Він приймає інфрачервоний детектор, IC та SMD -технологію, коли хтось вводить його діапазон виявлення і викликав його роботу, інфрачервоний детектор увімкне лампу, після того, як він залишить свій діапазон, лампа автоматично вимикається. Він може автоматично виявляти освітлення навколишнього світла та встановити та відрегулювати значення відповідно до необхідності факту. Наприклад, світло увімкнеться і спрацює, коли освітлення навколишнього світла під час встановлення значення. Як тільки він перевищує значення налаштування, світло припинить працювати. Його можна встановити в приміщенні, коридорі та громадському будівництві.

Модель:PD-PIR115

Надіслати запит

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

Специфікація

Джерело живлення	220-240VAC, 50/60 Гц 100-130VAC, 50/60 Гц	Налаштування часу	5s 、 30s 、 1 хв 、 3 хв 、 5 хв 、 8 хв (Регульований)
Оцінене навантаження	800 Вт Макс.Тунгстен (220-240VAC) 200W Max.Fluorcence & LED (220-240VAC) 400 Вт Макс.Тунгстен (100-130VAC) Макс.	Легкий контроль	<10Lux ~ 2000LUX (регульований)
Діапазон виявлення	8м (22 ° C) (регулюється)	Кут виявлення	100 °
Робоча температура	-10 ~+40 ° C	Робоча вологість	≤93%RH

Ім'я кожної частини

Name of each part

Інформація про сенсор

Sensor information

Функціонування

1.адопти 8-бітний перемикач DIP:
· Ви можете вибрати робоче світло, щоб працювати лише у світлі нижче 10 -ти чи в будь -якому світлі;
· Регульована чутливість;
· Виберіть робочий час навантаження: 5S, 30S, 1 хв, 3 хв, 5 хв, 8 хв.
2. Час роботи навантаження може автоматично затягуватися:
Це повторно компенсує час після останнього зондування;
3. OUT підключити інфрачервоний детектор та сенсибілізаційний резистор;
4. ПРОМАЛЬНА структура та використання зручної.

Діаграма підключення

1. Підключіть коричневий і синій з силою;
2. Підключіть червоний і синій з навантаженням.

Налаштування перемикача DIP

1． Робочий світ () Вибір:
· Коли немає ковзання, він може працювати в будь -якому ступені світла;
· Коли ковзає до уваги, він може працювати лише вночі (<10Lux).
2. Чутливість () Вибір:
· Коли не слайд, на високу чутливість;
· Коли ковзає ввімкнути, низька чутливість.
3. Часовий час (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Виберіть певну затримку часу, ви лише ковзаєте його на положення.

Увага: Використовуючи цей продукт, налаштуйте чутливість до необхідної позиції, будь ласка, не регулюйте чутливість до максимальної Рух від вітру, що дме листя та штори, дрібні тварини та неправильний рух шляхом перешкоди потужності та електричного обладнання. Всі ці, що ведуть продукт, не працює нормально!
Коли продукт не працює нормально, будь ласка, спробуйте належним чином знизити чутливість, а потім перевірити її.

Тест

· Слайд -занурення 5 ″ на положення, а інше знаходиться на початковому положенні;
· Увімкніть живлення, після вимкнення навантаження датчик вводить стабільний робочий стан;
· Зрозуміти це один раз, навантаження увімкнено, а після 5S воно автоматично вимикається;
· Якщо slide dip () на положення, протестуйте його вдень, відчуйте це, навантаження не буде увімкнено, покрити сенсибілізаційний резистор непрозорим об'єктом, відчуйте, що ще раз навантаження буде увімкнено, і після 5 -х років він повернеться вимкнено автоматично.

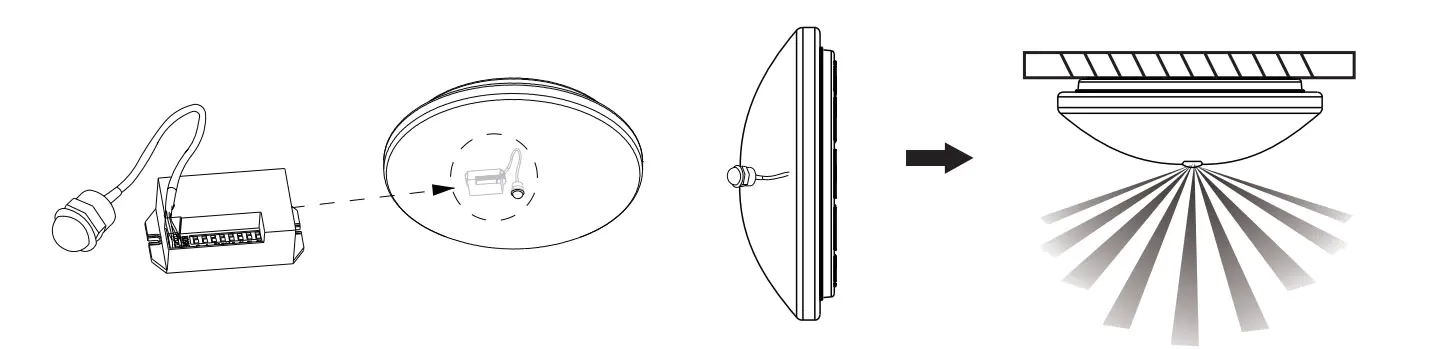

На випадки

Його можна встановити в приміщенні, коридорі та громадському будівництві.
Встановлено всередині пристрою з неметалічними матеріалами.
Наприклад, додайте датчик, від одного звичайного освітлення до автоматичної лампи датчика.
For occasions

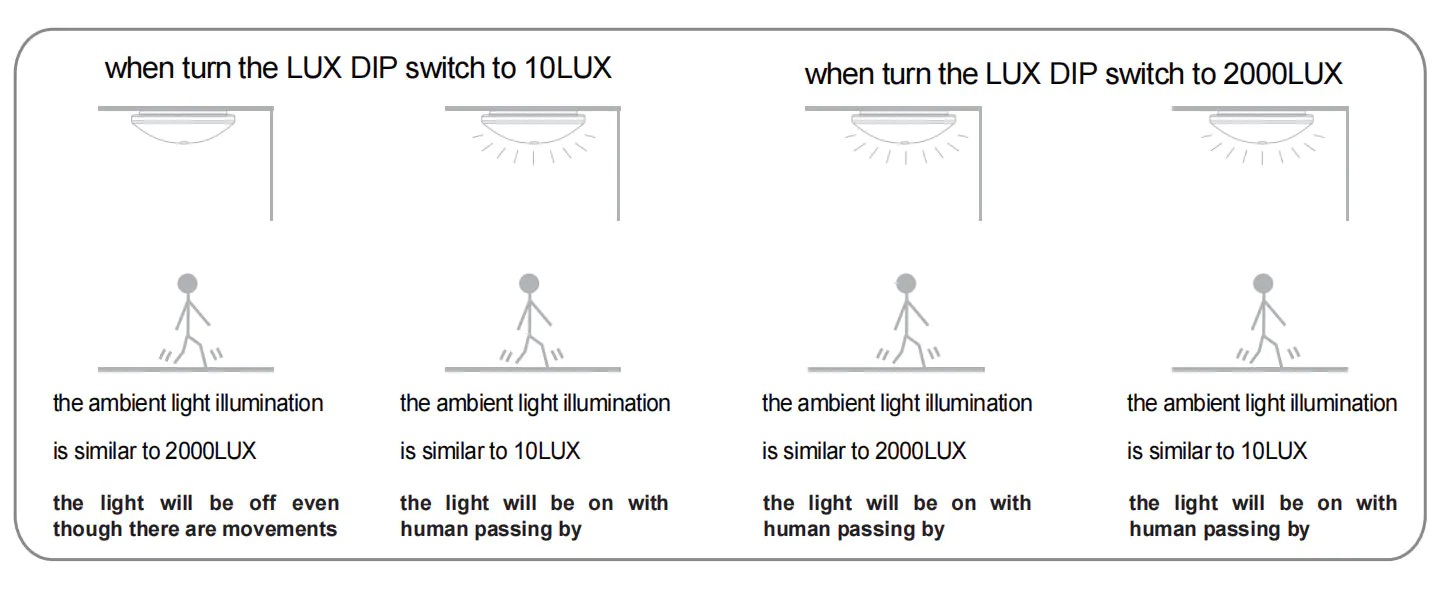

Принцип роботи світла
Operating principle of the light-control

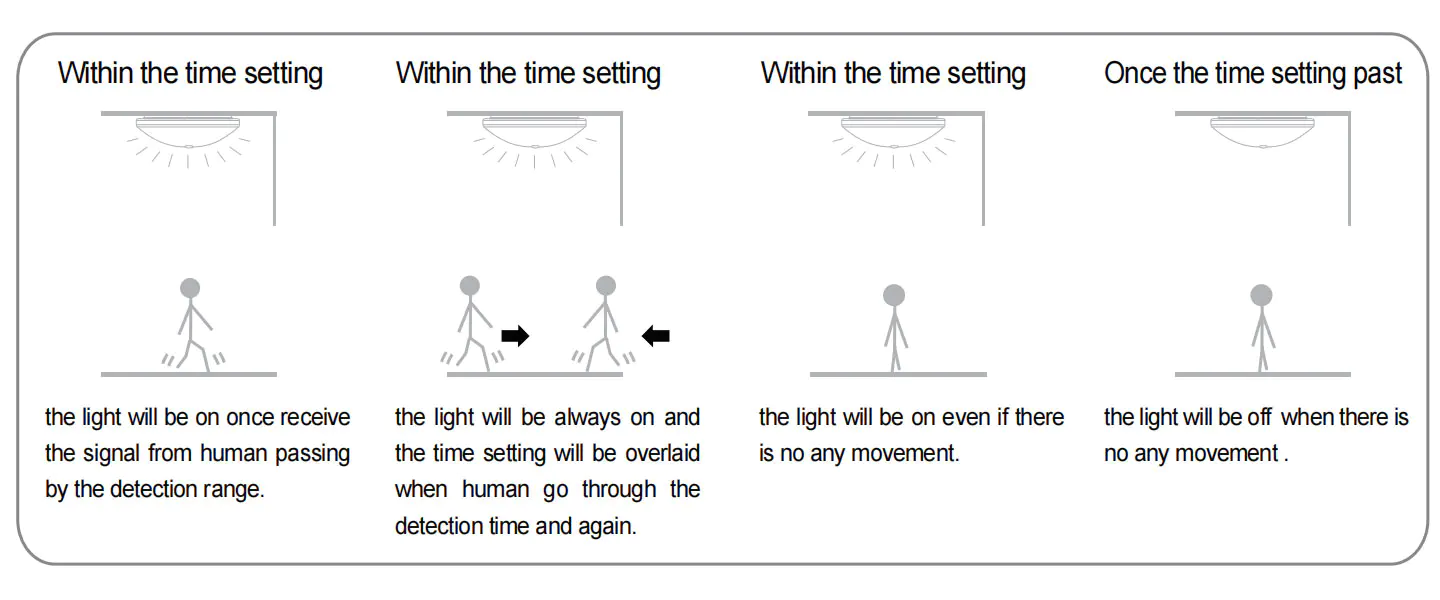

Принцип роботи часу встановлення часу
Operating principle of time setting

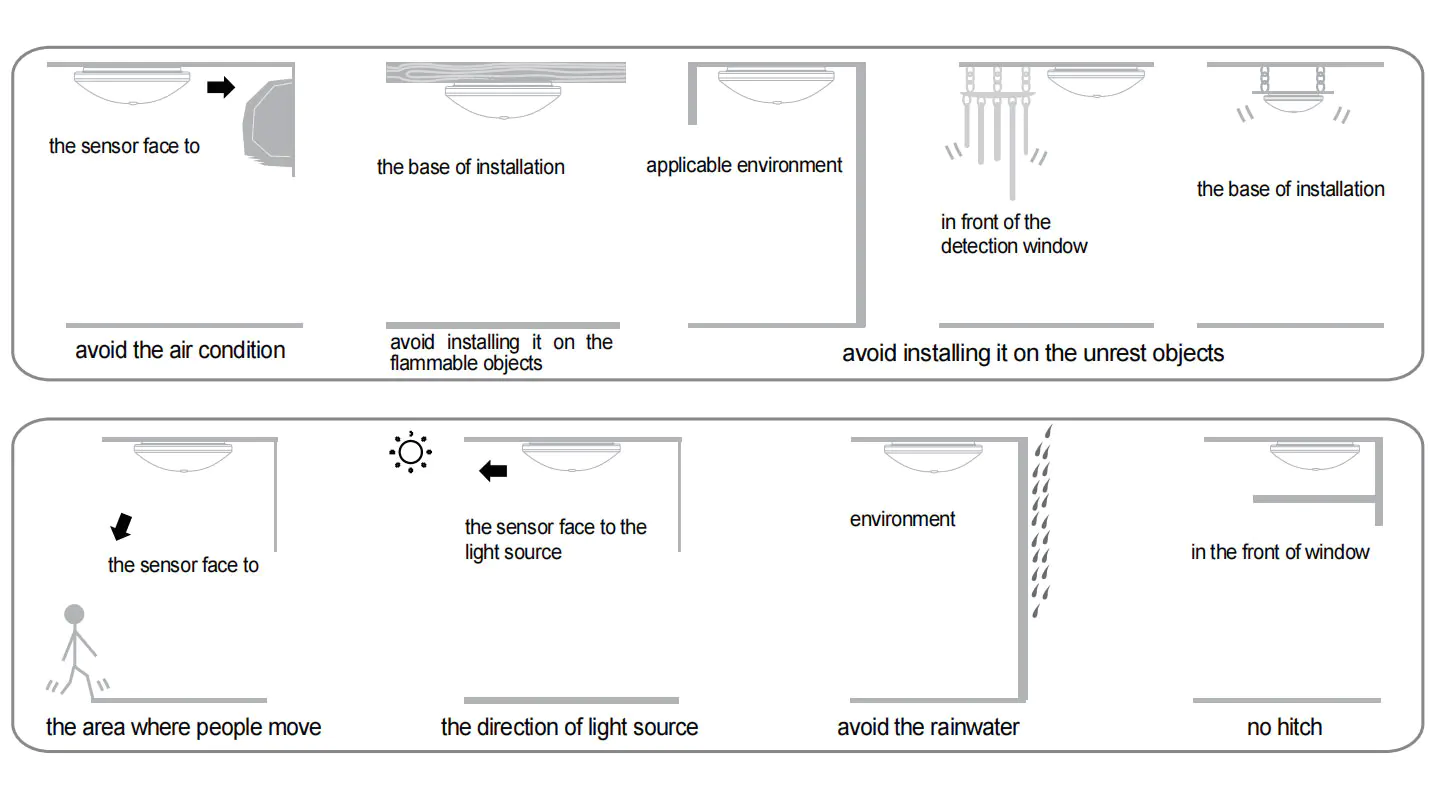

Зверніть увагу на встановлення
Pay attention to installation

Увага

· Персонал, що встановлює, повинен бути електриком або з кореляційним досвідом;
· Не забудьте встановити пристрій на місці, де Sun Shine, струм та зміна температури, наприклад, кондиціонер, повітря тепле;
· Не вибирайте об'єкт Sway як встановлення бази;
· Перед діапазоном сенсу не повинно бути обструкції чи рухомого об'єкта, щоб впливати на його виявлення.

Зауваження

1. Тримайте датчик обличчям до області, куди зазвичай рухається людина.
2. Зберігайте обличчя датчика до положення навколишнього світла, щоб отримати набагато точнішу настройку освітлення.
3. Якщо знову виявити сигнал у встановленні часу, налаштування часу буде закінчено.

Якась проблема і вирішено

1. НАВЧАЛЬНОГО НЕ ПРАЦЮЄ:
Відповідь: Будь ласка, перевірте, чи правильне з'єднання потужності та навантаження;
Б: Будь ласка, перевірте, чи хороше навантаження;
C: Будь ласка, перевірте, чи відповідає набір робочого світла на контроль світла.
2. Чутливість погана:
Відповідь: Будь ласка, перевірте, чи є перешкода перед вікном виявлення для отримання сигналу;
B: Будь ласка, перевірте, чи занадто висока температура навколишнього середовища;
C: Будь ласка, перевірте, чи є джерело індукційного сигналу в полях виявлення;
D: Будь ласка, перевірте, чи висота установки відповідає висоті, показаній у інструкції;
E: Будь ласка, перевірте, чи правильна орієнтація.
3. Датчик не може автоматично вимкнути навантаження:
Відповідь: Будь ласка, перевірте, чи є постійний сигнал у полі виявлення;
Б: Будь ласка, перевірте, чи найдовше налаштування часу;
C: Будь ласка, перевірте, чи живлення відповідає інструкції;
D: Будь ласка, перевірте, чи явно змінюється температура поблизу датчика, наприклад, стан повітря або центральне опалення тощо.

● При використанні в різних умовах, будь ласка, не регулювати чутливість до найвищої.
Тому що це може легко призвести до несправності.
● Будь ласка, підтвердьте префесійну установку.
● Будь ласка, відключіть джерело живлення перед операціями встановлення та зняття.
● Переконайтесь, що ви відрізали потужність для цілей безпеки.
● Неправильна експлуатація спричинила втрати, виробник не бере на себе відповідальності.
Ми прагнемо сприяти якості та надійності продукції, однак усі електронні компоненти мають певні ймовірності стати неефективними, що спричинить певні неприємності. Коли проектування ми звернули увагу на надмірні конструкції та прийняті квоти безпеки, щоб уникнути будь -яких проблем.
Ця інструкція, без нашого дозволу, не повинна копіюватись для будь -яких інших цілей.
