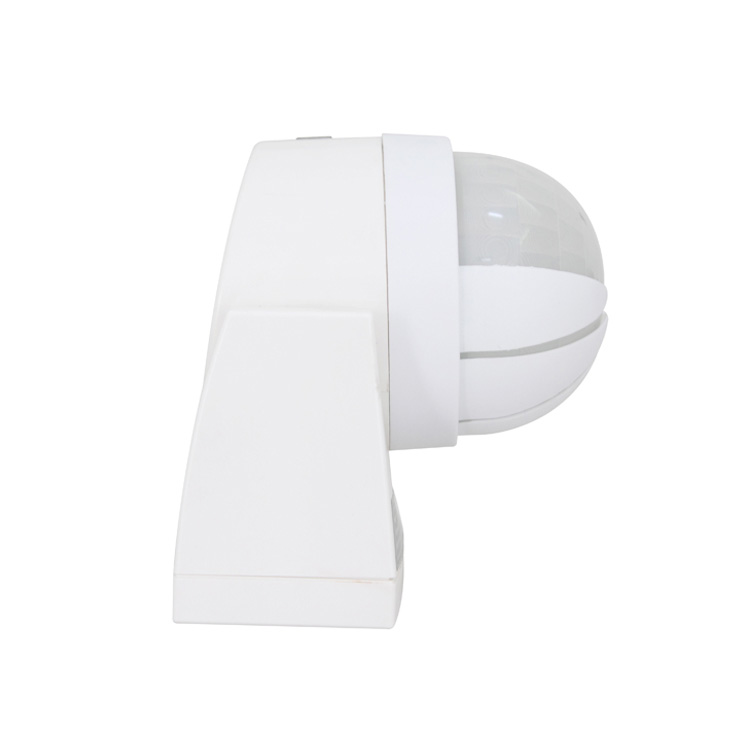

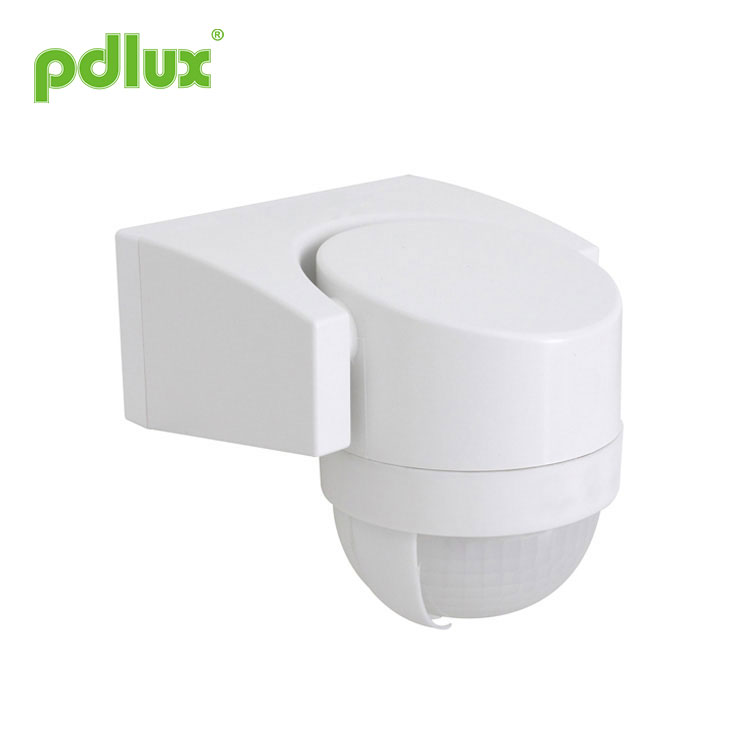

Перемикач світла датчика руху PIR
Як професійний виробник вимикача світла з датчиком руху PIR, ви можете бути впевнені, купуючи вимикач світла з датчиком руху PIR на нашому заводі, і ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку.
Модель:PD-PIR105-Z
Надіслати запит
Перемикач світла датчика руху PIR
Цей продукт є вдосконаленим інфрачервоним піроелектричним інтелектуальним датчиком із цифровим керуванням. У цьому продукті використовується один датчик високої роздільної здатності, який майже вдвічі перевищує чутливість одного традиційного датчика. Він використовує мікроконтроллер для точного обчислення інформації про перемикач і точного керування реле для вмикатися в нульовій точці синусоїди, щоб кожне навантаження було включене. У нульовій точці синусоїди уникають проблеми пускового струму, спричиненої звичайним режимом керування, коли вмикається висока напруга синусоїди, особливо пошкодження реле великого струму, що створюється конденсатором великої ємності під впливом високої напруги. напруга під навантаженням.
Завдяки диверсифікації струму електричного навантаження, особливо світлодіодні лампи, енергозберігаючі лампи та люмінесцентні лампи мають конденсатори з різною ємністю. Це катастрофа для реле. Іноді світлодіодна лампа потужністю 50 Вт може генерувати імпульсні струми від 80 до 120 А. Звичайне реле на 10 А може витримати лише 3-кратний пусковий струм, і цілком імовірно, що реле буде зламано через кілька днів або кілька разів. Ось чому звичайний датчик на ринку має короткий термін служби та малий струм навантаження.
Щоб подолати цю проблему, у цьому продукті використовується розширений цифровий точний розрахунок для ввімкнення навантаження, коли синусоїда має нульовий потенціал, таким чином вирішуючи проблему стрибків струму навантаження, значно підвищуючи навантажувальну здатність і подовжуючи термін служби виробу. Новітній метод управління сенсорною технологією масового виробництва може легко контролювати будь-яке навантаження. Це продукт середнього та високого класу. Незважаючи на підвищення вартості в порівнянні зі звичайною версією, надійність і термін служби виробу значно збільшуються. Цей продукт дорівнює вибору душевного спокою та вибору безпеки.
Цей продукт має версію з імпульсним блоком живлення та конденсаторну версію з пониженням. Імпульсний джерело живлення має робочу напругу до 100-277 В і споживання енергії в режимі очікування <0,5 Вт. В принципі, ємнісна понижувальна версія може мати лише одну напругу, а споживання електроенергії в режимі очікування становить >0,7 Вт. Це варто враховувати при виборі товару.
Технічні характеристики
Інформація про датчик
функція
Регулювання LUX:
LUX означає освітленість навколишнього середовища. Налаштування ручки регулювання LUX дозволяє вибрати освітлення, яке ви бажаєте перевести датчик на індукцію. Виберіть звичку, яка вам підходить.
Деякі з варіантів у рішенні 20LUX повинні бути освітлені. Деякі обирають навколишнє освітлення 50LUX як індуктивне освітлення, а деякі вибирають індуктивне освітлення в будь-який час, якщо ручку регулювання LUX встановлено на максимум.
Регулювання часу:
Ручка регулювання часу використовується для налаштування часу після того, як датчик відчує світло, і користувач може розумно вибрати час затримки після індукції.
Встановлення (див. наступну схему)
Перед установкою вимкніть живлення;
Відкрутіть гвинт основи та встановіть основу в потрібне положення за допомогою дилатантів і гвинтів;
Відповідно до малюнка з’єднувального дроту під’єднайте провід живлення та провід навантаження до колонки з’єднувальної лінії в датчику;
Закріпіть корпус датчика на нижній кришці;
Затисніть верхню кришку датчика та затягніть гвинт основи.
Поверніть ручку Lux за годинниковою стрілкою до максимуму (☼); Ручка часу проти годинникової стрілки до min (-), а ручка Sens проти годинникової стрілки до max (+).
Увімкніть живлення, світлодіод світиться зеленим і приблизно через 30 секунд датчик перебуває в стабільному робочому стані;
Коли навантаження вимкнеться вперше, перевірте це знову через 5 секунд, навантаження має працювати, світлодіод стане оранжевим. І за жодних умов світлодіодний індикатор знову стане зеленим, навантаження припинить працювати приблизно через 10 секунд;
Якщо повернути ручку Lux проти годинникової стрілки до min ( ) і перевірити його при зовнішньому освітленні понад 10 люкс, після того, як навантаження припинить роботу, відчуйте, що навантаження не повинно працювати; непрозорим предметом (наприклад, рушником тощо) накрийте вікно виявлення, навантаження має працювати, за будь-яких умов це нормально, що навантаження перестає працювати протягом приблизно 10 секунд.
Увага до монтажу
Дозвольте електрику або досвідченій людині встановити його;
Не розглядайте об'єкт хвилювання як основу своєї установки.
Перед вікном виявлення не повинно бути жодних перешкод або рухомих об'єктів, які б здійснили його виявлення;
Не встановлюйте його там, де очевидна зміна повітряного потоку; наприклад: кондиціонер і повітронагрівач.
Деякі проблеми та рішення
Навантаження не працює:
• Перевірте, чи правильно підключено живлення та навантаження.
• Перевірте, чи добре завантажено.
• Перевірте, чи робоче освітлення, яке ви встановили, узгоджується з навколишнім освітленням.
Чутливість дуже низька:
• Будь ласка, перевірте, чи є перед вікном виявлення перешкода для впливу на прийом сигналу датчика чи ні;
• Перевірте, чи температура навколишнього середовища занадто висока.
• Перевірте, чи є сигнал датчика в полі виявлення чи ні.
• Будь ласка, перевірте, чи висота встановлення відповідає вимогам інструкції.
• Перевірте, чи правильна орієнтація руху.
Датчик не може автоматично вимкнути навантаження:
• Чи є постійний сигнал у полі виявлення чи ні.
• Чи встановлено максимальне значення часу чи ні.
• Чи відповідає потужність вимогам інструкції чи ні.
• Чи помітно змінюється температура повітря біля датчика, наприклад, кондиціонер, повітряний нагрівач тощо.
● Під час використання в різних середовищах не встановлюйте максимальну чутливість. Тому що це може легко призвести до несправності.
● Будь ласка, підтвердьте професійне встановлення.
● Будь ласка, вимкніть живлення перед операціями встановлення та демонтажу.
● Переконайтеся, що ви відключили живлення з міркувань безпеки.
● Неналежна експлуатація спричинила збитки, виробник не несе жодної відповідальності.
Ми прагнемо підвищувати якість і надійність продукції, однак усі електронні компоненти мають певну ймовірність стати неефективними, що спричинить певні проблеми. Під час проектування ми звернули увагу на надлишкові конструкції та прийняли квоту безпеки, щоб уникнути будь-яких проблем.
Цю інструкцію без нашого дозволу не можна копіювати для будь-яких інших цілей.
Інструкція до інфрачервоного датчика руху PD-PIR105-Z
Цей продукт є вдосконаленим інфрачервоним піроелектричним інтелектуальним датчиком із цифровим керуванням. У цьому продукті використовується один датчик високої роздільної здатності, який майже вдвічі перевищує чутливість одного традиційного датчика. Він використовує мікроконтроллер для точного обчислення інформації про перемикач і точного керування реле для вмикатися в нульовій точці синусоїди, щоб кожне навантаження було включене. У нульовій точці синусоїди уникають проблеми пускового струму, спричиненої звичайним режимом керування, коли вмикається висока напруга синусоїди, особливо пошкодження реле великого струму, що створюється конденсатором великої ємності під впливом високої напруги. напруга під навантаженням.
Завдяки диверсифікації струму електричного навантаження, особливо світлодіодні лампи, енергозберігаючі лампи та люмінесцентні лампи мають конденсатори з різною ємністю. Це катастрофа для реле. Іноді світлодіодна лампа потужністю 50 Вт може генерувати імпульсні струми від 80 до 120 А. Звичайне реле на 10 А може витримати лише 3-кратний пусковий струм, і цілком імовірно, що реле буде зламано через кілька днів або кілька разів. Ось чому звичайний датчик на ринку має короткий термін служби та малий струм навантаження.
Щоб подолати цю проблему, у цьому продукті використовується розширений цифровий точний розрахунок для ввімкнення навантаження, коли синусоїда має нульовий потенціал, таким чином вирішуючи проблему стрибків струму навантаження, значно підвищуючи навантажувальну здатність і подовжуючи термін служби виробу. Новітній метод управління сенсорною технологією масового виробництва може легко контролювати будь-яке навантаження. Це продукт середнього та високого класу. Незважаючи на підвищення вартості в порівнянні зі звичайною версією, надійність і термін служби виробу значно збільшуються. Цей продукт дорівнює вибору душевного спокою та вибору безпеки.
Цей продукт має версію з імпульсним блоком живлення та конденсаторну версію з пониженням. Імпульсний джерело живлення має робочу напругу до 100-277 В і споживання енергії в режимі очікування <0,5 Вт. В принципі, ємнісна понижувальна версія може мати лише одну напругу, а споживання електроенергії в режимі очікування становить >0,7 Вт. Це варто враховувати при виборі товару.
Технічні характеристики
|
Джерело живлення: 220-240 В змінного струму, 50 Гц/60 Гц 100-130 В змінного струму, 50 Гц/60 Гц Усі навантаження: 1200 Вт (220-240 В змінного струму) 800 Вт (100-130 В змінного струму) Налаштування часу: 10сек-12хв (регулюється) Дальність виявлення (22°): 15 м Макс. |
Кут виявлення: 120° Контроль освітлення: <10LUX~денне світло (регулюється) Робоча температура: -10~+40 ℃ Робоча вологість: <93%RH Висота установки: 1,8м~2,5м Швидкість переміщення виявлення: 0,6~1,5 м/с |
Інформація про датчик
функція
Регулювання LUX:
LUX означає освітленість навколишнього середовища. Налаштування ручки регулювання LUX дозволяє вибрати освітлення, яке ви бажаєте перевести датчик на індукцію. Виберіть звичку, яка вам підходить.
Деякі з варіантів у рішенні 20LUX повинні бути освітлені. Деякі обирають навколишнє освітлення 50LUX як індуктивне освітлення, а деякі вибирають індуктивне освітлення в будь-який час, якщо ручку регулювання LUX встановлено на максимум.
Регулювання часу:
Ручка регулювання часу використовується для налаштування часу після того, як датчик відчує світло, і користувач може розумно вибрати час затримки після індукції.
Встановлення (див. наступну схему)
Перед установкою вимкніть живлення;
Відкрутіть гвинт основи та встановіть основу в потрібне положення за допомогою дилатантів і гвинтів;
Відповідно до малюнка з’єднувального дроту під’єднайте провід живлення та провід навантаження до колонки з’єднувальної лінії в датчику;
Закріпіть корпус датчика на нижній кришці;
Затисніть верхню кришку датчика та затягніть гвинт основи.
Поверніть ручку Lux за годинниковою стрілкою до максимуму (☼); Ручка часу проти годинникової стрілки до min (-), а ручка Sens проти годинникової стрілки до max (+).
Увімкніть живлення, світлодіод світиться зеленим і приблизно через 30 секунд датчик перебуває в стабільному робочому стані;
Коли навантаження вимкнеться вперше, перевірте це знову через 5 секунд, навантаження має працювати, світлодіод стане оранжевим. І за жодних умов світлодіодний індикатор знову стане зеленим, навантаження припинить працювати приблизно через 10 секунд;
Якщо повернути ручку Lux проти годинникової стрілки до min ( ) і перевірити його при зовнішньому освітленні понад 10 люкс, після того, як навантаження припинить роботу, відчуйте, що навантаження не повинно працювати; непрозорим предметом (наприклад, рушником тощо) накрийте вікно виявлення, навантаження має працювати, за будь-яких умов це нормально, що навантаження перестає працювати протягом приблизно 10 секунд.
|
УВАГА: Під час використання цього продукту відрегулюйте чутливість у потрібному положенні. Будь ласка, не встановлюйте чутливість на максимум, щоб уникнути неправильної роботи продукту через неправильний рух. Оскільки чутливість надто висока, легко виявити неправильний рух за допомогою вітер, що дме листя та штори, дрібні тварини та неправильний рух через перешкоди електромережі та електричного обладнання. Всі ті призводять до того, що продукт не працює нормально! Якщо виріб не працює належним чином, спробуйте належним чином знизити чутливість, а потім перевірте його. |
 |
Увага до монтажу
Дозвольте електрику або досвідченій людині встановити його;
Не розглядайте об'єкт хвилювання як основу своєї установки.
Перед вікном виявлення не повинно бути жодних перешкод або рухомих об'єктів, які б здійснили його виявлення;
Не встановлюйте його там, де очевидна зміна повітряного потоку; наприклад: кондиціонер і повітронагрівач.
Деякі проблеми та рішення
Навантаження не працює:
• Перевірте, чи правильно підключено живлення та навантаження.
• Перевірте, чи добре завантажено.
• Перевірте, чи робоче освітлення, яке ви встановили, узгоджується з навколишнім освітленням.
Чутливість дуже низька:
• Будь ласка, перевірте, чи є перед вікном виявлення перешкода для впливу на прийом сигналу датчика чи ні;
• Перевірте, чи температура навколишнього середовища занадто висока.
• Перевірте, чи є сигнал датчика в полі виявлення чи ні.
• Будь ласка, перевірте, чи висота встановлення відповідає вимогам інструкції.
• Перевірте, чи правильна орієнтація руху.
Датчик не може автоматично вимкнути навантаження:
• Чи є постійний сигнал у полі виявлення чи ні.
• Чи встановлено максимальне значення часу чи ні.
• Чи відповідає потужність вимогам інструкції чи ні.
• Чи помітно змінюється температура повітря біля датчика, наприклад, кондиціонер, повітряний нагрівач тощо.
● Під час використання в різних середовищах не встановлюйте максимальну чутливість. Тому що це може легко призвести до несправності.
● Будь ласка, підтвердьте професійне встановлення.
● Будь ласка, вимкніть живлення перед операціями встановлення та демонтажу.
● Переконайтеся, що ви відключили живлення з міркувань безпеки.
● Неналежна експлуатація спричинила збитки, виробник не несе жодної відповідальності.
Ми прагнемо підвищувати якість і надійність продукції, однак усі електронні компоненти мають певну ймовірність стати неефективними, що спричинить певні проблеми. Під час проектування ми звернули увагу на надлишкові конструкції та прийняли квоту безпеки, щоб уникнути будь-яких проблем.
Цю інструкцію без нашого дозволу не можна копіювати для будь-яких інших цілей.
